计算机辅助设计报告

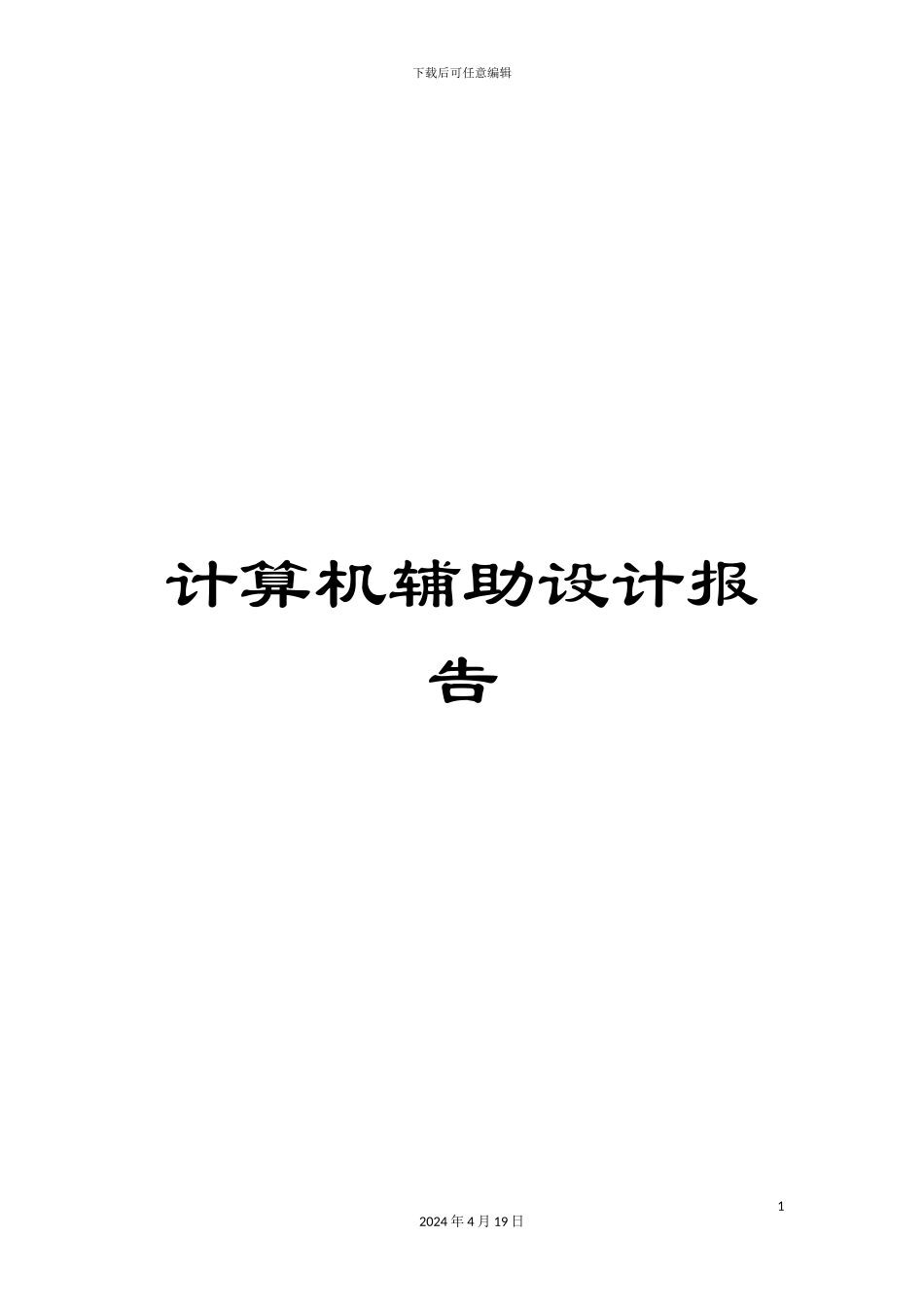

计算机辅助设计报告_第1页
1/13

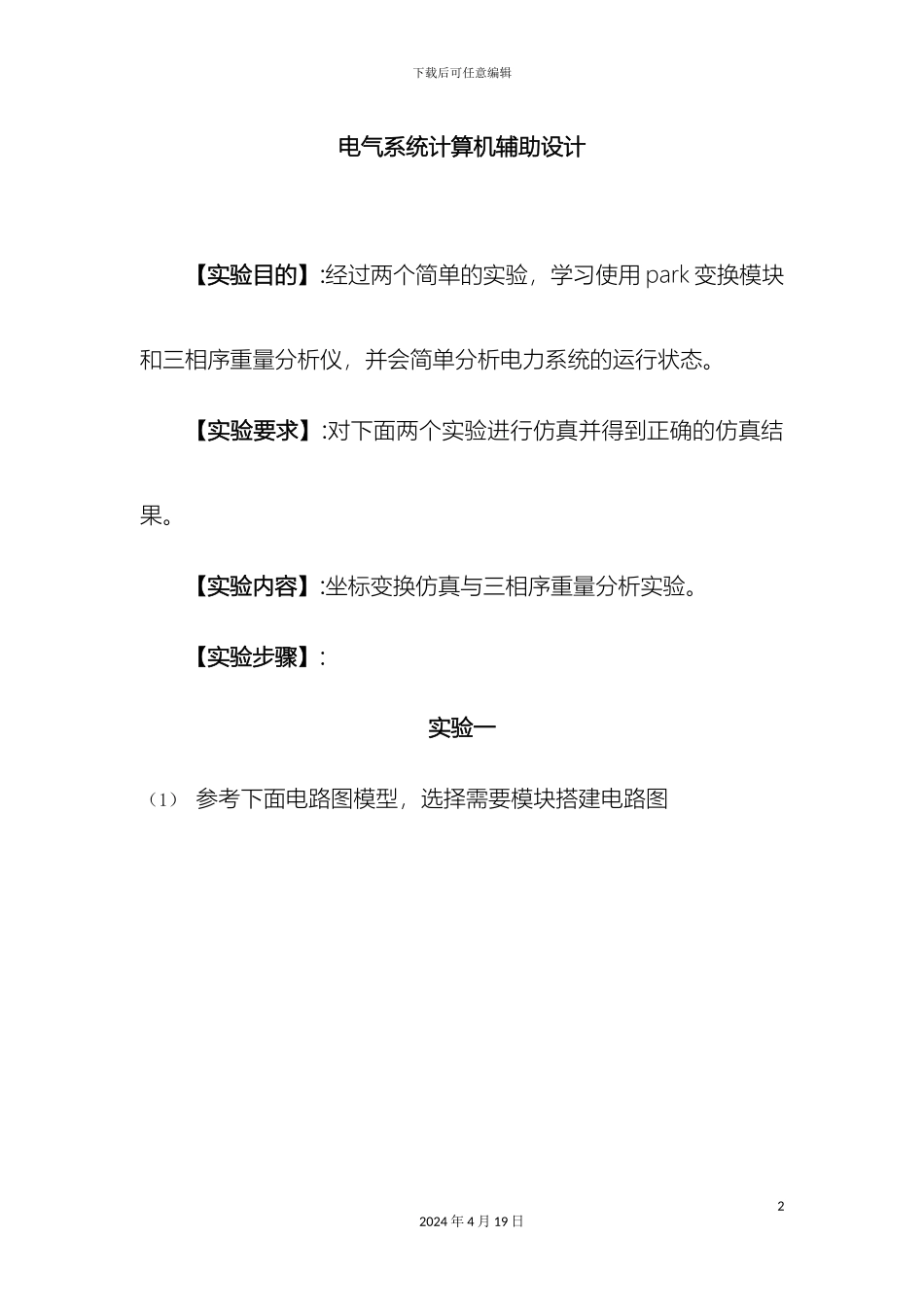

计算机辅助设计报告_第2页
2/13

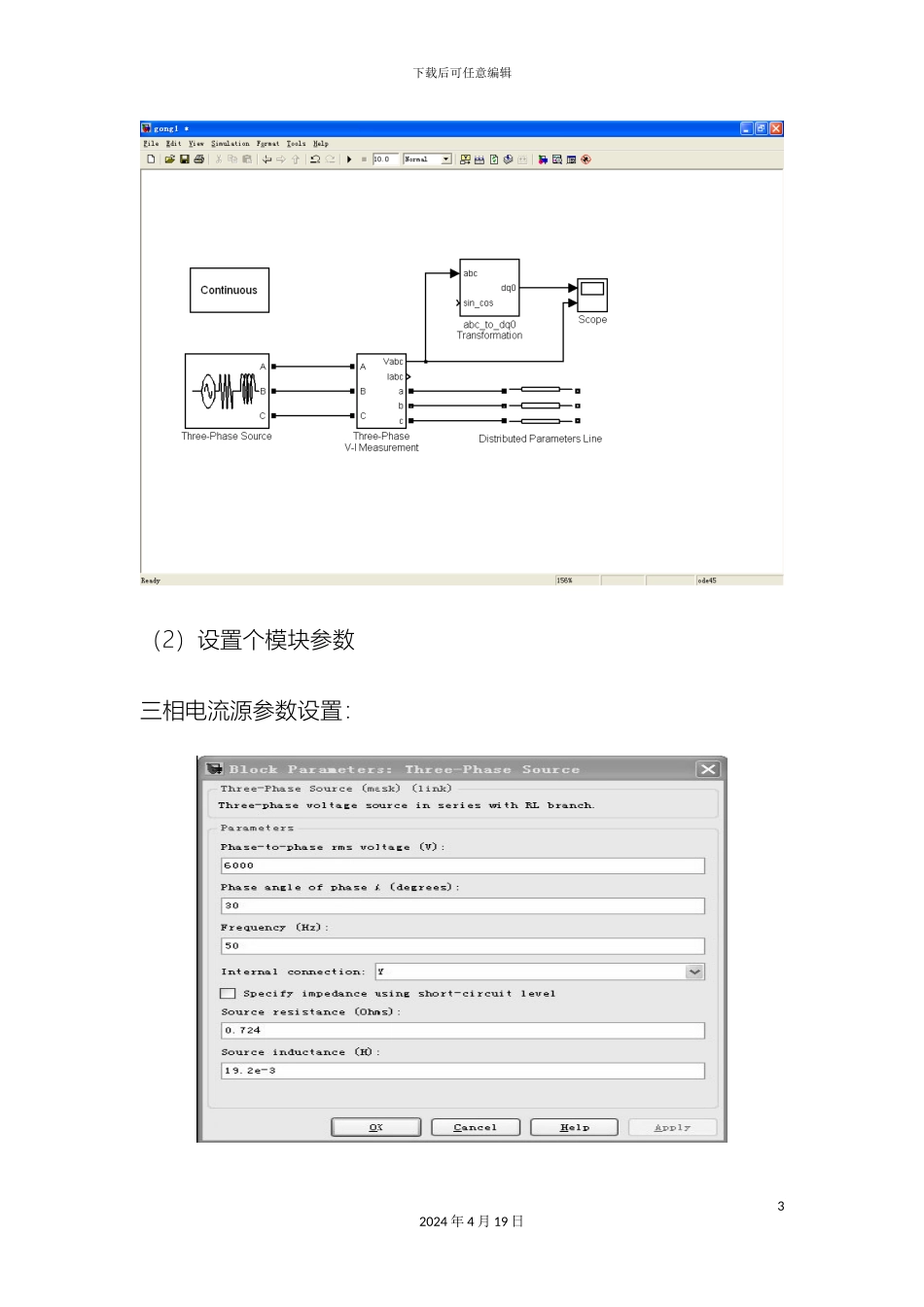

计算机辅助设计报告_第3页
3/13
下载后可任意编辑计算机辅助设计报告12024 年 4 月 19 日下载后可任意编辑电气系统计算机辅助设计【实验目的】:经过两个简单的实验,学习使用 park 变换模块和三相序重量分析仪,并会简单分析电力系统的运行状态。【实验要求】:对下面两个实验进行仿真并得到正确的仿真结果。【实验内容】:坐标变换仿真与三相序重量分析实验。【实验步骤】:实验一(1) 参考下面电路图模型,选择需要模块搭建电路图22024 年 4 月 19 日下载后可任意编辑(2)设置个模块参数三相电流源参数设置:32024 年 4 月 19 日下载后可任意编辑三相分布参数等值电路元件参数设置:(3)在电路图菜单选项中,选择Simulation菜单,激活仿真参数命令,即可弹出仿对话框,然后设置仿真时间为真单数对话框,然后设置仿真时间0.2秒,仿真类型:Variable step;求解方程:e15s(stiff/DNF)。设置完毕后,进行仿真。将仿真结构记录下来。【仿真结果】坐标变换仿真与三项序重量分析实验仿真图如下所示:42024 年 4 月 19 日下载后可任意编辑:实验二(1) 参考下面电路图,选择各个模块搭建电路图模型。52024 年 4 月 19 日下载后可任意编辑(2) 设置各个模块参数三相序电源参数模块及三相分布参数等值电路元件参数设置参考实验一三相序重量分析元件参数设置如下:三相短路元件的参数设置如下:62024 年 4 月 19 日下载后可任意编辑(3)设置仿真时间为0.3秒,仿真类型同实验一,求解方程选择ode23tb.设置完毕后,进行仿真,并记录仿真结果。然后任选一相短路,进行仿真,记录仿真结果。【仿真结果】72024 年 4 月 19 日下载后可任意编辑82024 年 4 月 19 日下载后可任意编辑实验三(1)下图电路中,已知电阻R=1KΩ, 电容C=2μF, 电感L=2.5H,电压源电vs=5sin(100πt+π/6)。试建立电路,并观察电路中电流。92024 年 4 月 19 日下载后可任意编辑【仿真结果】(2)建立一个 SIMULINK 得模型文件,用学号命名,并建立一个102024 年 4 月 19 日下载后可任意编辑模型,实现在一个示波器内同时观察正弦波信号和方波信号。设计实验电路图如下:【仿真结果】112024 年 4 月 19 日下载后可任意编辑(3)用SIMULINK建模并仿真下式:TF=(9/5)TC+32。设计电路图如下:122024 年 4 月 19 日下载后可任意编辑【仿真结果】132024 年 4 月 19 日
