设计拔叉零件的机械加工工艺规程及工艺装备模板

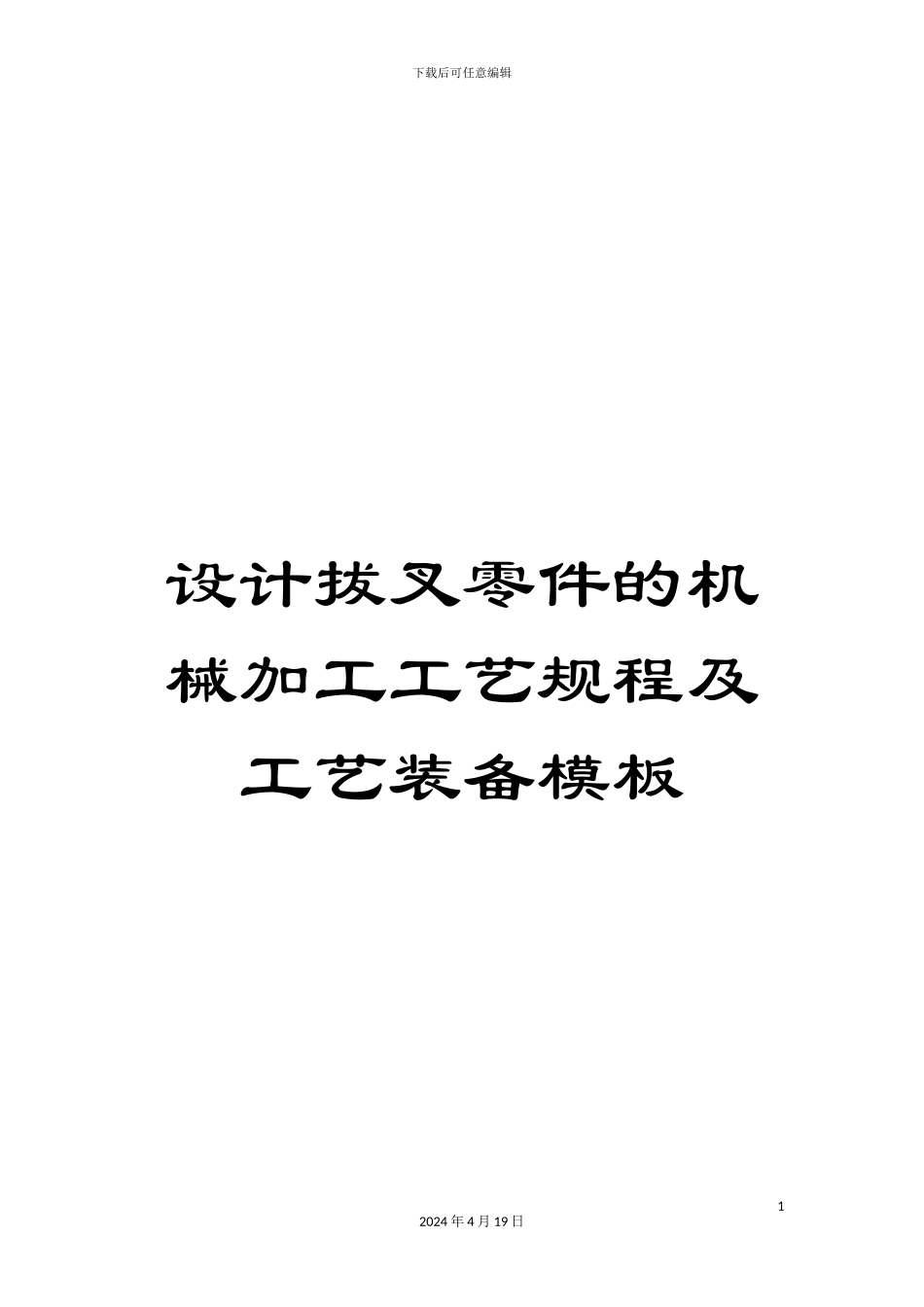

设计拔叉零件的机械加工工艺规程及工艺装备模板_第1页
1/18

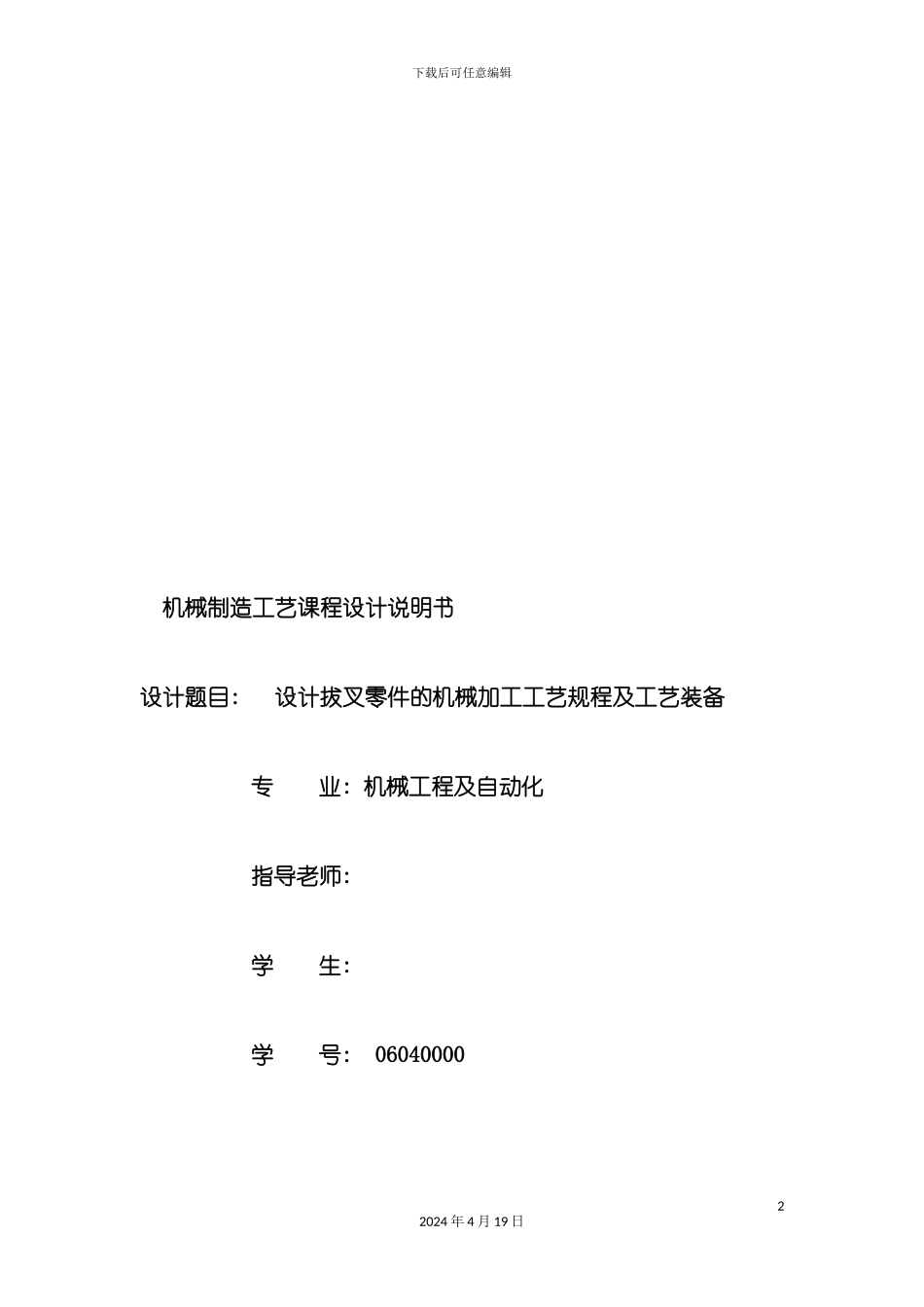

设计拔叉零件的机械加工工艺规程及工艺装备模板_第2页
2/18

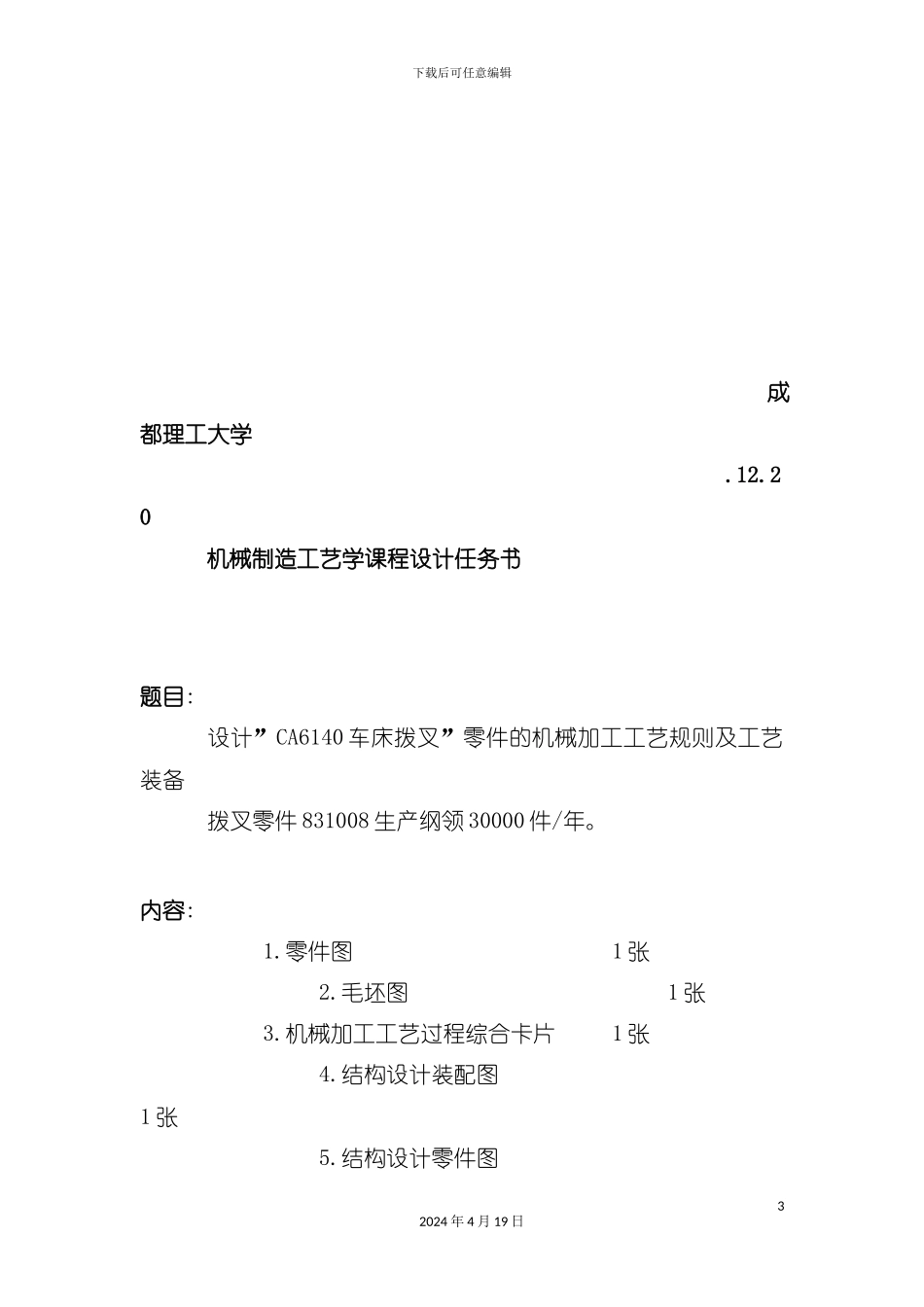

设计拔叉零件的机械加工工艺规程及工艺装备模板_第3页
3/18
下载后可任意编辑设计拔叉零件的机械加工工艺规程及工艺装备模板12024 年 4 月 19 日下载后可任意编辑机械制造工艺课程设计说明书设计题目: 设计拔叉零件的机械加工工艺规程及工艺装备专 业: 机械工程及自动化指导老师: 学 生: 学 号: 0604000022024 年 4 月 19 日下载后可任意编辑 成都理工大学 .12.20机械制造工艺学课程设计任务书题目: 设计”CA6140 车床拨叉”零件的机械加工工艺规则及工艺装备拨叉零件 831008 生产纲领 30000 件/年。内容: 1.零件图 1 张 2.毛坯图 1 张 3.机械加工工艺过程综合卡片 1 张 4.结构设计装配图 1 张 5.结构设计零件图 32024 年 4 月 19 日下载后可任意编辑1 张 6.课程设计说明书 1 份一 零件的分析(一)零件的作用题目所给的零件是 CA6140 车床的拨叉。它位于车床变速机构中, 主要起换档, 使主轴回转运动根据工作者的要求工作, 获得所需的速度和扭矩的作用。零件上方的 φ20孔与操纵机构相连, 二下方的 Φ54 半孔则是用于与所控制齿轮所在的轴接触。经过上方的力拨动下方的齿轮变速。两件零件铸为一体, 加工时分开。(二)零件的工艺分析零件的材料为 HT200, 灰铸铁生产工艺简单, 铸造性能优良, 但塑性较差、 脆性高, 不适合磨削, 为此以下是拨叉需要加工的表面以及加工表面之间的位置要求: ⒈ 小头孔 Φ20 以及与此孔相通的的锥孔、 M6 螺纹孔⒉ 以 φ54 为中心的加工表面这一组加工表面包括: φ54的孔, 以及其上下两个端面。这两组表面有一定的位置度要求,即 φ54的孔上下两个端面与 φ20的孔有垂直度要求。⒊ 由上面分析可知, 能够粗加工拨叉底面, 然后以此作为42024 年 4 月 19 日下载后可任意编辑粗基准采纳专用夹具进行加工, 而且保证位置精度要求。再根据各加工方法的经济精度及机床所能达到的位置精度, 而且此拨叉零件没有复杂的加工曲面, 因此根据上述技术要求采纳常规的加工工艺均可保证。二 确定生产类型已知此拨叉零件的生产纲领为 30000 件/年, 零件的质量是1.0Kg/个, 查《机械制造工艺及设备设计指导手册》321 页表15-2, 可确定该拨叉生产类型为大批生产, 因此初步确定工艺安排为: 加工过程划分阶段; 工序适当集中; 加工设备以通用设备为主, 大量采纳专用工装。三 确定毛坯1 确定毛坯种类: 零件材料为 HT200。考虑零件在机床运行过程中所受冲击不大, 零件结构又比较简单, 生产类型...
