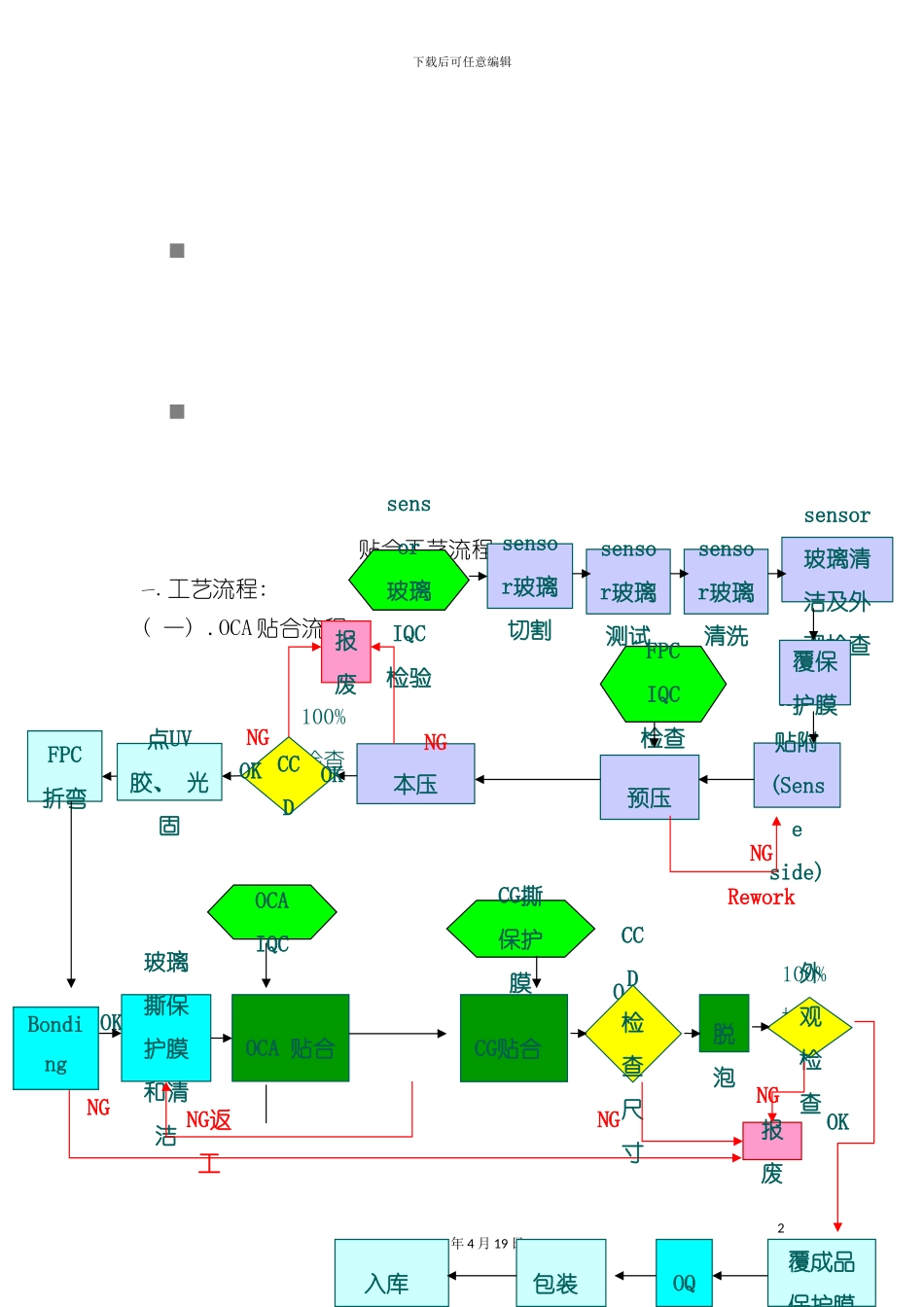

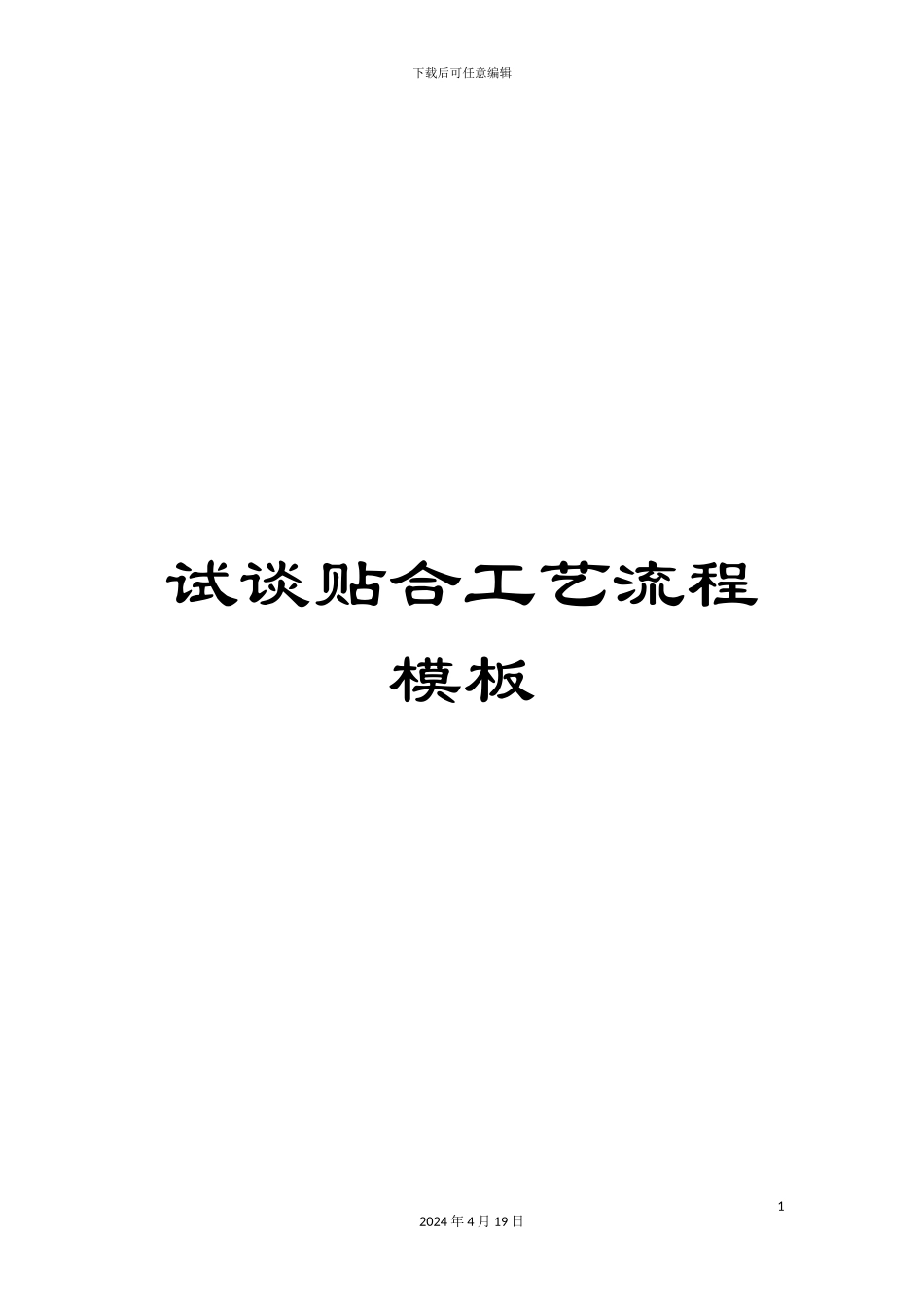

下载后可任意编辑试谈贴合工艺流程模板12024 年 4 月 19 日下载后可任意编辑贴合工艺流程一.工艺流程: ( 一) .OCA 贴合流程22024 年 4 月 19 日sensor玻璃切割sensor玻璃测试sensor 玻璃IQC检验sensor玻璃清洗sensor玻璃清洁及外观检查报废FPC折弯ACF 贴附(Sense side)本压100% 检查NGNG ReworkCCDNGOKOK预压FPC IQC检查点UV胶、 光固 OQC 覆成品保护膜OKOCA 贴合 NG玻璃撕保护膜和清洁OCA IQCNG返工CG撕保护膜 脱泡100% 检查CG贴合 外观检查OKNGCCD检查尺寸报废NGOK入库 包装 覆保护膜Bonding 下载后可任意编辑( 二) OCR 贴合流程32024 年 4 月 19 日sensor玻璃清洗sensor玻璃清洁及外观检查 OQC 覆成品保护膜入库 包装 sensor玻璃切割sensor玻璃测试sensor 玻璃IQC检验报废FPC折弯ACF 贴附(Sense side)本压100% 检查NGNG ReworkCCDNGOKOK预压FPC IQC检查点UV胶、 光固Bonding 测试OKNG玻璃撕保护膜和清洁NG返工CG撕保护膜 UV本固100% 检查OCR贴合 外观检查OKNGCCD检查尺寸报废NGOK覆保护膜下载后可任意编辑二.主要设备及作业方式: ( 一) .切割、 裂片: 主要工艺过程: 1. 将大块 sensor 玻璃切割成小 panel 的制程 ,有镭射切割和刀轮切割两种方式, 当前一般采纳刀轮切割即可。2. 有厂家研制出在大片上贴小保护膜的设备, 可防止切割过程中产生的碎屑污染 sensor 表面。有厂家直接切割, 然后将小片 sensor 进行清洗。3. 裂片有设备裂片和人工裂片两种方式, 一般 7inch 以下大部分厂家采纳人工裂片方式, 切割时在大片玻璃下垫一张纸, 切割完成后, 将纸抽出, 到旁边的作业台上进行人工裂片。裂片时先横向裂成条, 在逐条裂成片。( 二) .研磨清洗: 1. 将裂成的小片周边进行研磨, 现小尺寸一般厂家都不做研磨。2. 清洗: 采纳纯水超声波清洗后烘干。3.外观检查、 贴保护膜 清洗后的小片, 进行全数外观检查, 有无擦划伤、 裂痕、 污染等, 良品贴保护膜。3. ACF 贴附: 42024 年 4 月 19 日大板 小片 下载后可任意编辑 5.FPC 压合( bonding) 目的: 让 touch sensor 与 IC 驱动功能连接。註注: FPCa : 加上一个 ”a” 代表已焊上 IC , R & C 等component , ”a”为 為 assembly 的意思. 为加强 FPC 强度及防止水汽渗入, 有工艺在 FPC bonding 后在FPC 周围涂布少量的 UV 胶, 经紫外灯照射后固化。现...
