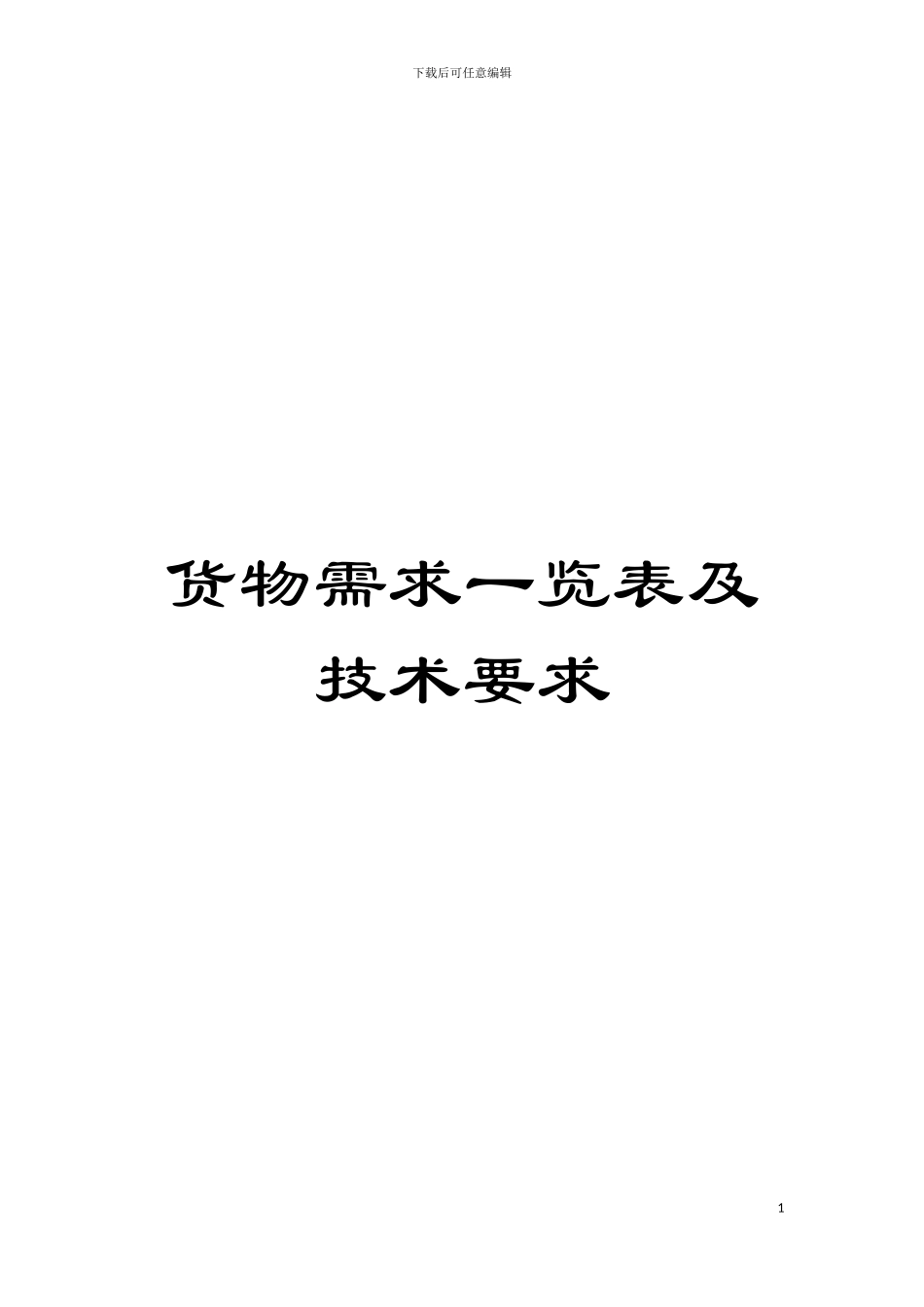

货物需求一览表及技术要求模板VIP专享

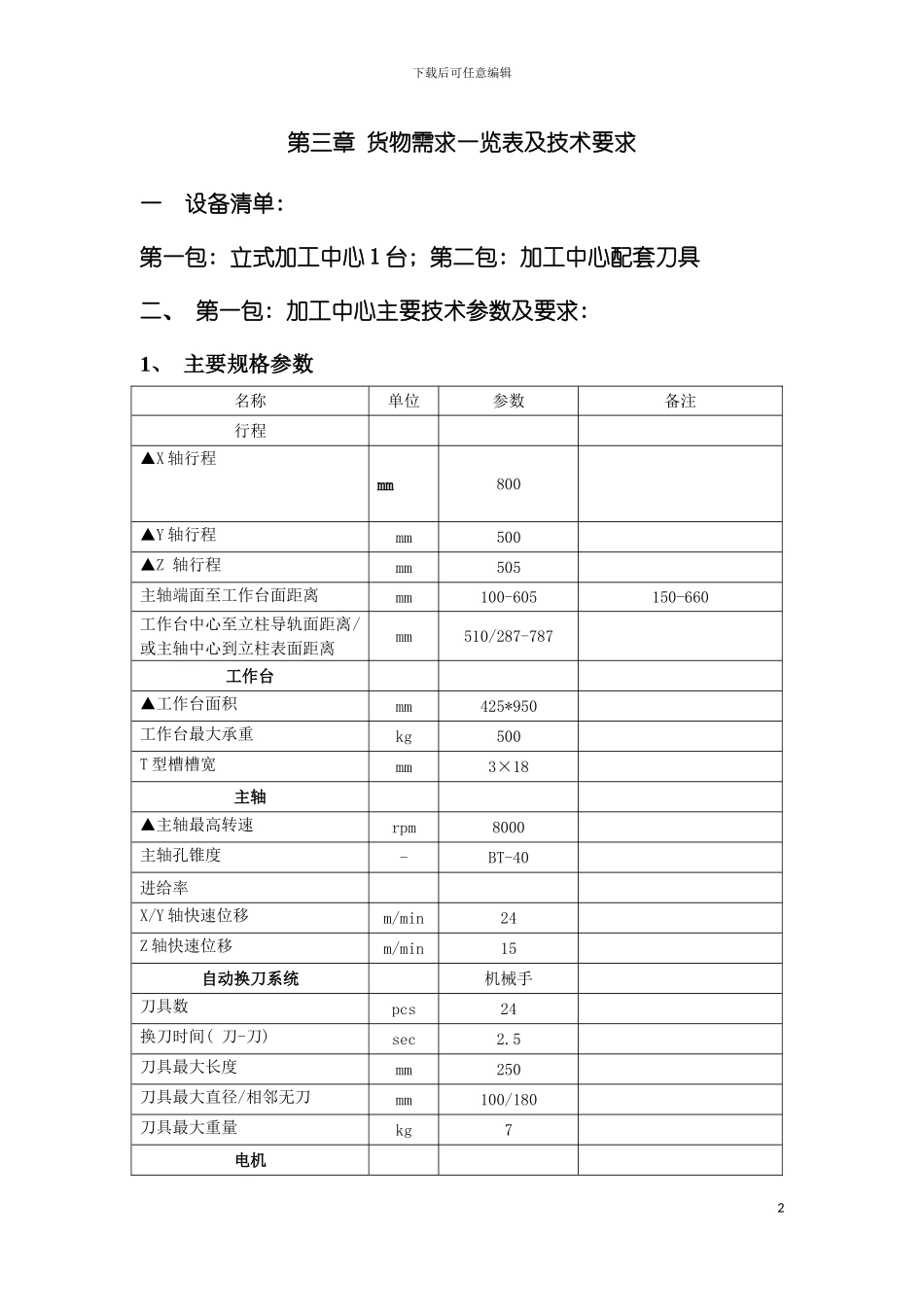

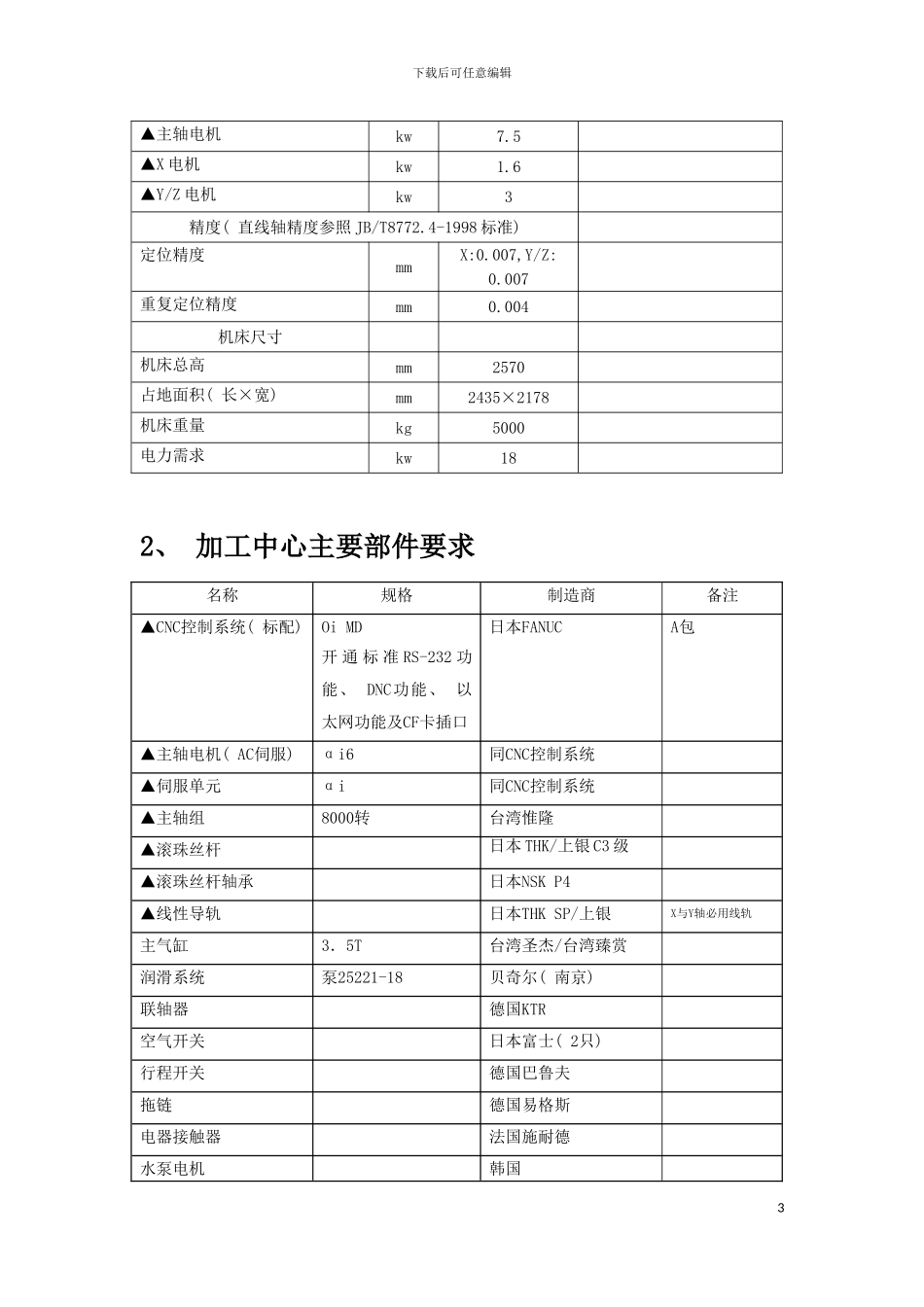

下载后可任意编辑货物需求一览表及技术要求1下载后可任意编辑第三章 货物需求一览表及技术要求一 设备清单: 第一包: 立式加工中心 1 台; 第二包: 加工中心配套刀具二、 第一包: 加工中心主要技术参数及要求: 1、 主要规格参数名称单位参数备注行程▲X 轴行程mm800▲Y 轴行程mm500▲Z 轴行程mm505主轴端面至工作台面距离mm100-605150-660工作台中心至立柱导轨面距离/或主轴中心到立柱表面距离mm510/287-787工作台▲工作台面积mm425*950工作台最大承重kg500T 型槽槽宽mm3×18主轴▲主轴最高转速rpm8000主轴孔锥度-BT-40进给率X/Y 轴快速位移m/min24Z 轴快速位移m/min15自动换刀系统机械手刀具数pcs24换刀时间( 刀-刀) sec2.5刀具最大长度mm250刀具最大直径/相邻无刀mm100/180刀具最大重量kg7电机2下载后可任意编辑▲主轴电机kw7.5▲X 电机kw1.6▲Y/Z 电机kw3精度( 直线轴精度参照 JB/T8772.4-1998 标准) 定位精度mmX:0.007,Y/Z: 0.007重复定位精度mm0.004机床尺寸机床总高mm2570占地面积( 长×宽) mm2435×2178机床重量kg5000电力需求kw182、 加工中心主要部件要求名称规格制造商备注▲CNC控制系统( 标配) Oi MD 开 通 标 准 RS-232 功能、 DNC功能、 以太网功能及CF卡插口日本FANUC A包▲主轴电机( AC伺服) αi6同CNC控制系统▲伺服单元αi同CNC控制系统▲主轴组8000转台湾惟隆▲滚珠丝杆日本 THK/上银 C3 级▲滚珠丝杆轴承日本NSK P4▲线性导轨日本THK SP/上银X与Y轴必用线轨主气缸3．5T台湾圣杰/台湾臻赏润滑系统泵25221-18贝奇尔( 南京) 联轴器 德国KTR空气开关日本富士( 2只) 行程开关德国巴鲁夫拖链德国易格斯电器接触器 法国施耐德水泵电机韩国3下载后可任意编辑刀库BT40-24台湾3、 亘阳 201R+驱动卡+驱动电机+配线4、 空气压缩机一台( 规格为 0.3L, 8 个压力) 5、 随机技术文件使用说明书 1 本电气操作说明 1 本操作编程手册(FANUC 公司) 1 本FANUC 系统维护手册(FANUC 公司) 1 本电气图册 1 本机床精度检验表 1 本装箱单 1 本维修手册 1 本机床参数光盘 1 盘CF 卡 256M 1 个提供操作编程手册、 维修手册、 使用说明书的电子版本各1 份。5、 备件( 1) 灯具: 数量 2, 装在机床上( 2) 通讯电缆: 数量 1, 3.5 米长, 屏蔽6、 特别配置要求( 1) 8.4”彩色 LCD 显示( 2) 引导编程、 特别固定循环7、 : 其它( 1) 未能提及的...
