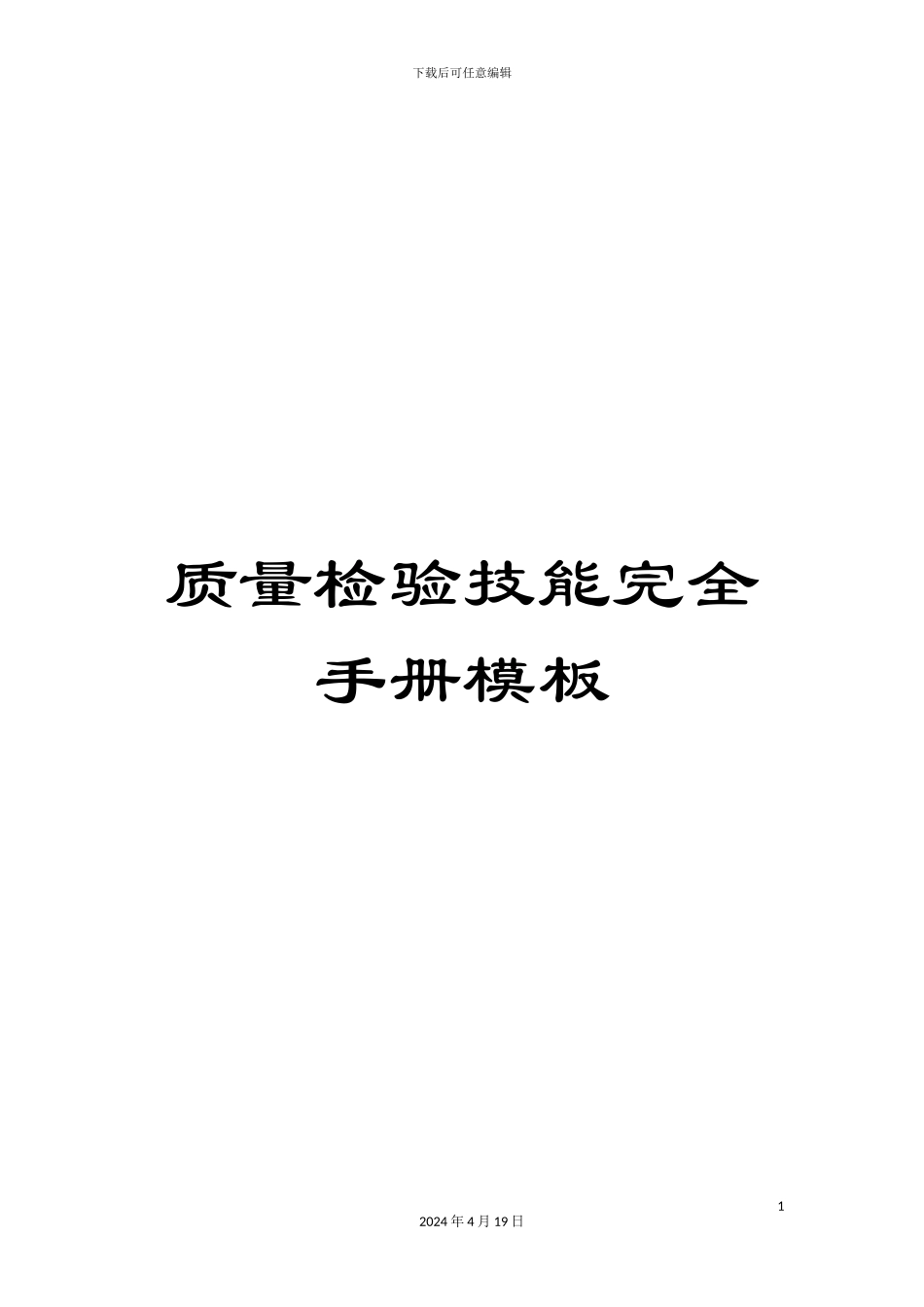

质量检验技能完全手册模板

下载后可任意编辑质量检验技能完全手册模板12024 年 4 月 19 日下载后可任意编辑4、 本公司常见形状和位置公差的标注示例名称误差形式代号标注示例文字说明示例直线度t为在给定平面内的直线度分差A线的直线度误差不大于0.01t是在任意方向的直线度公差20f7 轴线的直线度误差不小于0.01 平面度t为平面度公差A面的平面度误差不大于0.01真圆度t为圆度公差, t=R(max)-R(min)16g6的圆度误差不小于0.003圆柱度t为圆柱度公差, t=R(max)-R(min)6g7的圆柱度误差不大于0.00522024 年 4 月 19 日下载后可任意编辑垂直度t为平面对平面的垂直度公差端面B对基准面A的垂直度误差不大于0.03形状和位置公差的标注示例名称误差形式代号标注示例文字说明示例平行度T为平面对平面的平行度公差A面对B面的平行度误差不大于0.01t为平面对轴线的平行度公差平面B对20H8轴线的平行度误差不大于0.03同轴度t为同轴度公差A轴线对B轴线的同轴度误差不大于0.0132024 年 4 月 19 日下载后可任意编辑位置度20轴线对A、 B、 C面的位置误码率差不大于0.142024 年 4 月 19 日下载后可任意编辑第二章、 部重量规仪器的使用 对于QC员除需要一定的检查知识之外, 还要全面了解量规仪器, 根据检查规格, 要求精度, 方便程度合理地选择量规仪器。第一节、要求精度与量规仪器我们想测物体重量时, 要选用能够测出这个物体重量的测量器。例如: 测量体重时, 可用单位为0.5kg 的体重计,但用这个体重计测一个 0.4kg 的重量时,指针会几乎不动, 即使动了在 0.5 kg 刻度上也读不出 0.5 kg 左右的重量。因此要测一个 0.4kg 的重量就需 1g 或 5g 为刻度的秤。选用测量器最理想的方法是要选用可读出比要求精度小一个位数的测量器, 但根据实际测定能够读出比要求精度大 5 倍或 2 倍的精度也有可能, ( 例如: 0.1mm 为要求精度时能够选用能确认0.02mm 或 0.05mm 精度的测量器) 。下表是长度测量时所用量规仪器: 外侧测量公差( mm) 0.001 0.005 0.01 0.02 0.04 0.05 0.1 0.2 0.3 0.4 0.5 1.0 2.0量规仪器 |——————————三次元—————————— |——————————投影仪—————————— |——————————分厘卡——————————|——————————数字分厘卡——————|——————————百分表———————|——————————千分表———————|————...
