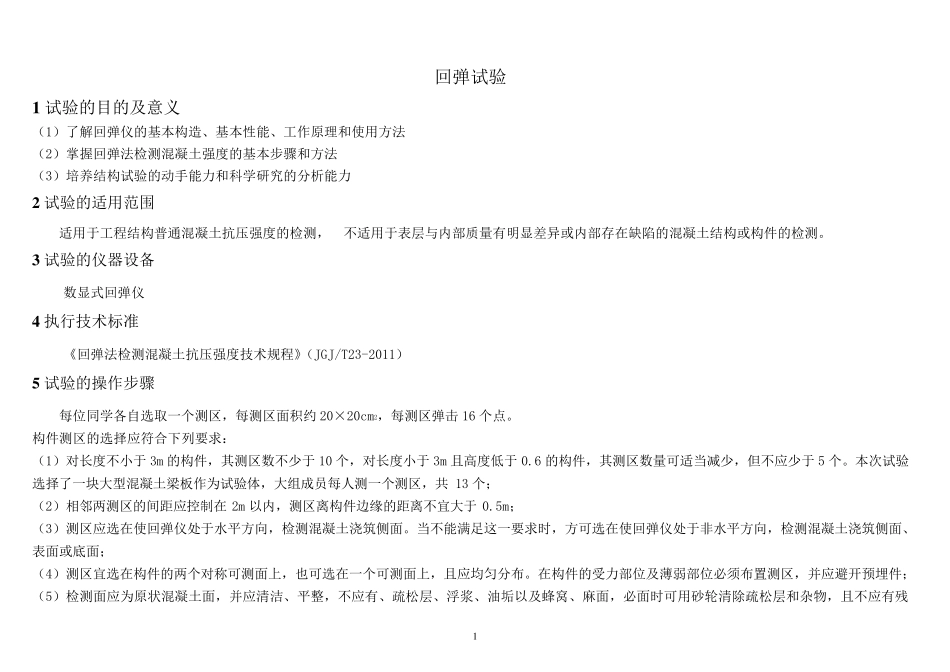

1 回弹试验 1 试验的目的及意义 （1）了解回弹仪的基本构造、基本性能、工作原理和使用方法 （2）掌握回弹法检测混凝土强度的基本步骤和方法 （3）培养结构试验的动手能力和科学研究的分析能力 2 试验的适用范围 适用于工程结构普通混凝土抗压强度的检测， 不适用于表层与内部质量有明显差异或内部存在缺陷的混凝土结构或构件的检测。 3 试验的仪器设备 数显式回弹仪 4 执行技术标准 《回弹法检测混凝土抗压强度技术规程》（JGJ/T23-2011） 5 试验的操作步骤 每位同学各自选取一个测区，每测区面积约20×20cm2，每测区弹击 16 个点。 构件测区的选择应符合下列要求： （1）对长度不小于3m 的构件，其测区数不少于10 个，对长度小于3m 且高度低于0.6 的构件，其测区数量可适当减少，但不应少于5 个。本次试验选择了一块大型混凝土梁板作为试验体，大组成员每人测一个测区，共13 个； （2）相邻两测区的间距应控制在2m 以内，测区离构件边缘的距离不宜 大于0.5m； （3）测区应选在使回弹仪处 于水 平 方向 ，检测混凝土浇 筑 侧 面。当不能满 足 这 一要求时 ，方可选在使回弹仪处 于非 水 平 方向 ，检测混凝土浇 筑 侧 面、表面或底 面； （4）测区宜 选在构件的两个对称 可测面上 ，也 可选在一个可测面上 ，且应均 匀 分布 。在构件的受 力部位及薄 弱 部位必 须 布 置 测区，并 应避 开 预 埋 件； （5）检测面应为原状 混凝土面，并 应清 洁 、平 整 ，不应有、疏 松 层、浮 浆 、油 垢 以及蜂 窝 、麻 面，必 面时 可用砂 轮 清 除 疏 松 层和杂 物 ，且不应有残 2 留的粉末或碎屑； （6）对于弹击时会产生颤动的薄壁、小型构件应设置支撑固定。结构或构件的测区应标有清晰的编号，必要时应在记录纸上描述。 6 试验数据 回弹法测试混凝土强度试验记录表 组别：第六大组 测试日期：2 0 1 5 年 1 0 月 2 7 日 编 号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 Rm 碳 化 深 度Li(mm) 测面 测试人 构 件 测区 45 47 45 42 44 44 44 44 43 43 44 45 44 42 37 43 43.8 0 顶面 谭勇飞 44 43 41 48 43 41 41 43 44 43 42 43 42 43 43 43 42.8 0 侧面 梁康 46 45 45 47 45 45 47 44 45 40 40 42 45 41 40 42 43.9 0 侧面 王超 43 3...
