回转式鼓风机使用说明书

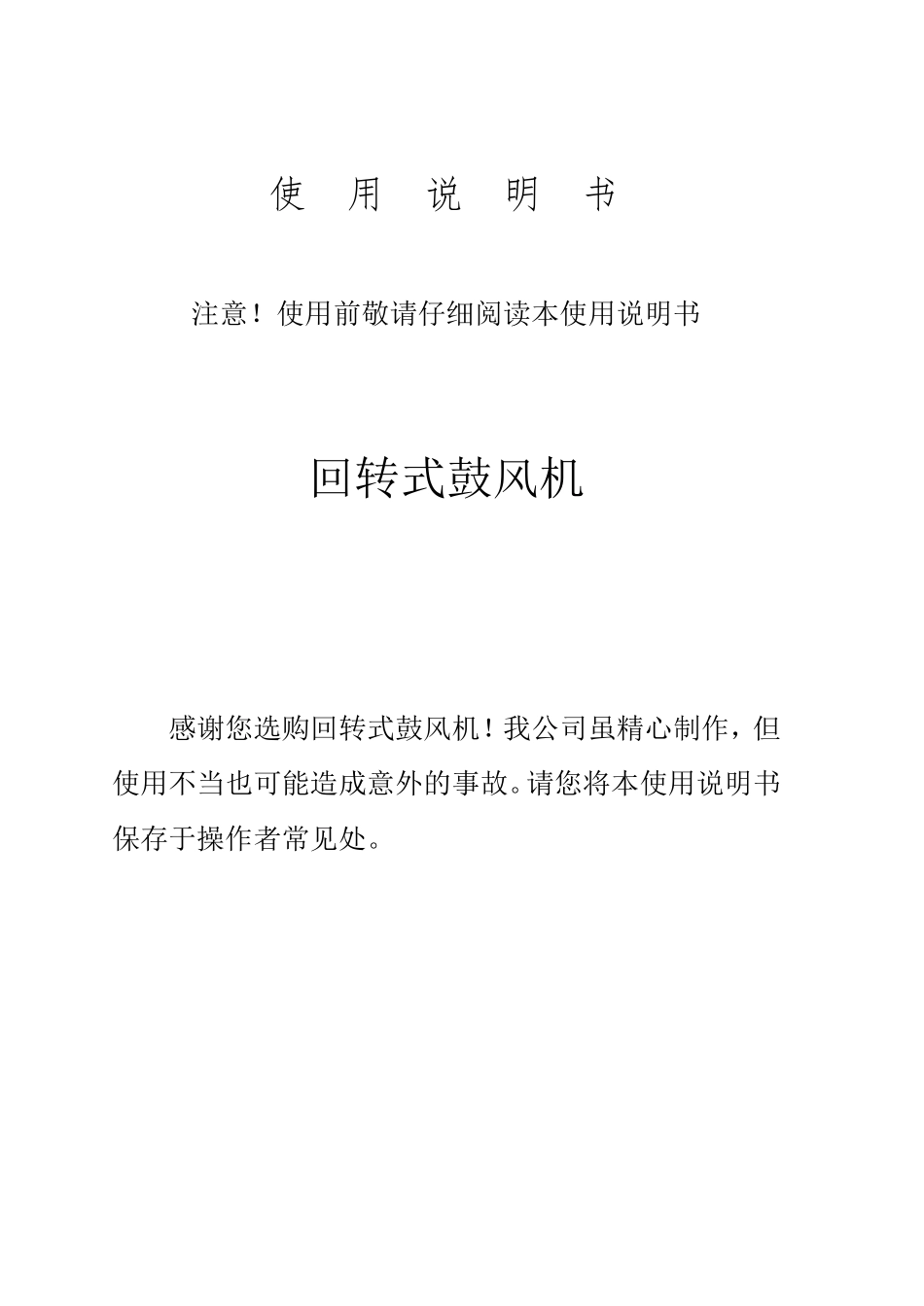

使 用 说 明 书 注意！使用前敬请仔细阅读本使用说明书 回转式鼓风机 感谢您选购回转式鼓风机！我公司虽精心制作，但使用不当也可能造成意外的事故。请您将本使用说明书保存于操作者常见处。 目 录 一、前言…………………………………………1 二、回转式风机的结构…………………………1 三、主要部件简介………………………………2 四、回转式风机的工作原理……………………3 五、风机的安装、试运转注意事项……………4 六、风机的维护保养要点………………………5 七、风机的修理方法……………………………6 八、风机的外形、安装尺寸图…………………7 九、风机的性能参数一览表……………………8 十、附表一（故障原因及解决办法）…………9 十一、 附表二（故障树）……………………1 0 十二、 修理与保养……………………………1 1 一、前言 感谢您使用我公司生产的回转式风机。使用前，请阅读本说明书，在充分理解的基础上，长久爱护和使用风机。风机和人一样，每天各种条件的变化，风机的状态也不同；不良状态下持续运转可能会损坏风机。日常的维护、点检及正确的使用方法是保持风机良好运转、长寿命的关键。 二、回转式风机的组成 在需要 0.1kgf/c ㎡~0.5kgf/c ㎡的空气时，使用本风机。风机由以下主要的部分组成： 1、电机；2、空气滤清器；3、风机主机；4、空气室；5、底座（兼油箱）；6、滴油嘴 三、主要部件简介 1、风机主机 风机主机是制造压缩空气的心脏部件，本机采用了最新设计开发的偏心方式，加工精度高，运转噪音小。 2、空气室 空气室定量且不间断地贮存主机送来的压缩空气，大大减小排出空气的脉动，同时起油气分离的作用，空气室上装有安全阀和压力表。 3、空气滤清器 空气滤清器起着将清洁空气进入风机的重要作用，一旦灰尘、脏物进入主机，就会磨损风机，搞脏机油，缩短风机的寿命。 4、滴油嘴 滴油嘴是一种将润滑油适量滴入主机内的部件，本机采用日本技术独创的点滴构造，精工制作，不会产生机油堵塞，也不会将机油滴入太多。 5、底座 风机的底座兼做润滑油的储油箱，利用风机吸气口和排气口的压力差，自动地，不间断地往风机主机内压入润滑油，滴入主机内的机油在空气室内与空气分离，返回到底座油箱内。 6 、电机 电机不耐湿，请保持电机干燥，注意电机转向应与风机转向标志一致。 四、风机的工作原理 偏心装在气缸体内的转子旋转时，使转子槽内的4 根叶片产...
