超高层建筑组合无支撑超长悬挑板施工工法多图

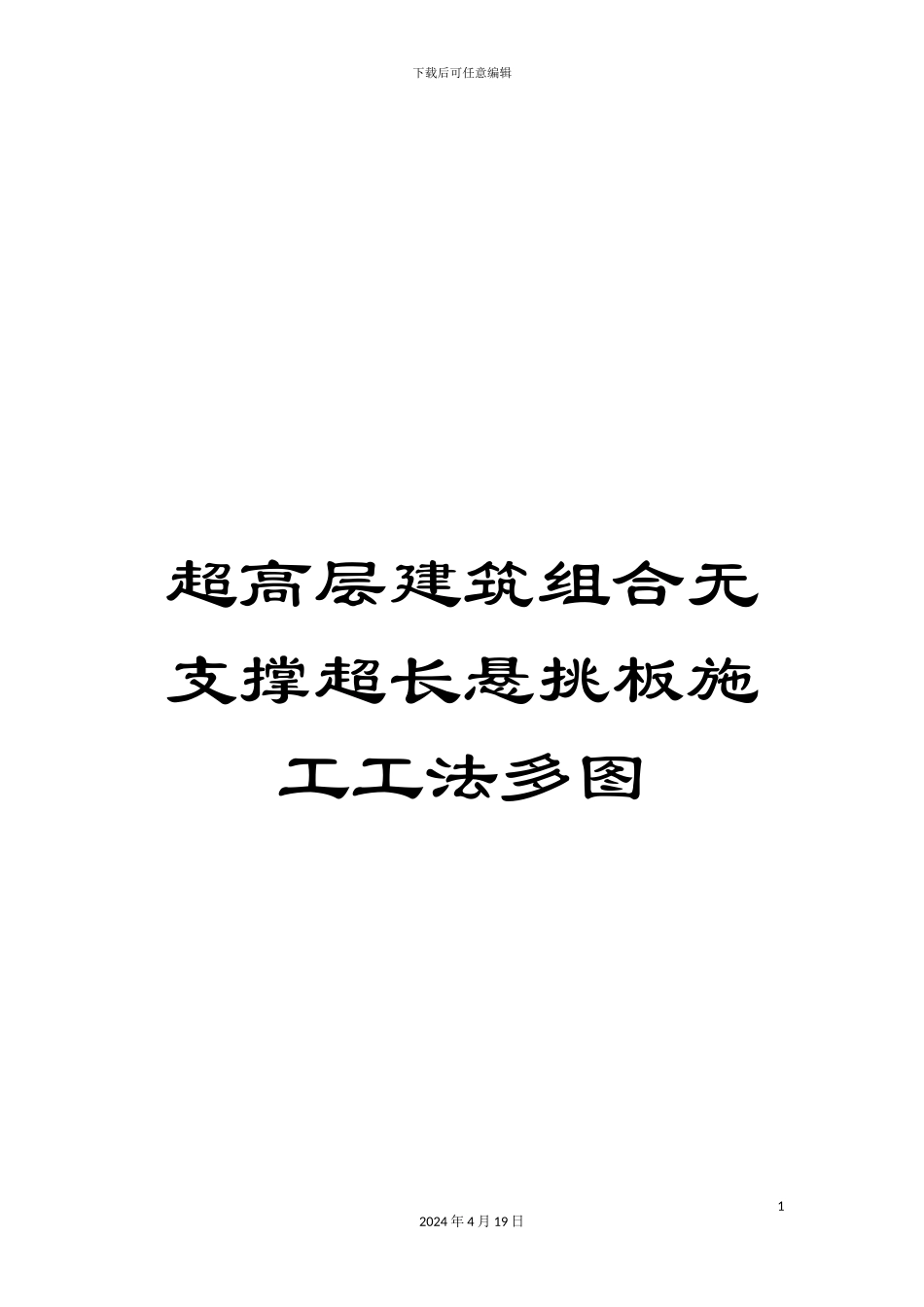

超高层建筑组合无支撑超长悬挑板施工工法多图_第1页
1/23

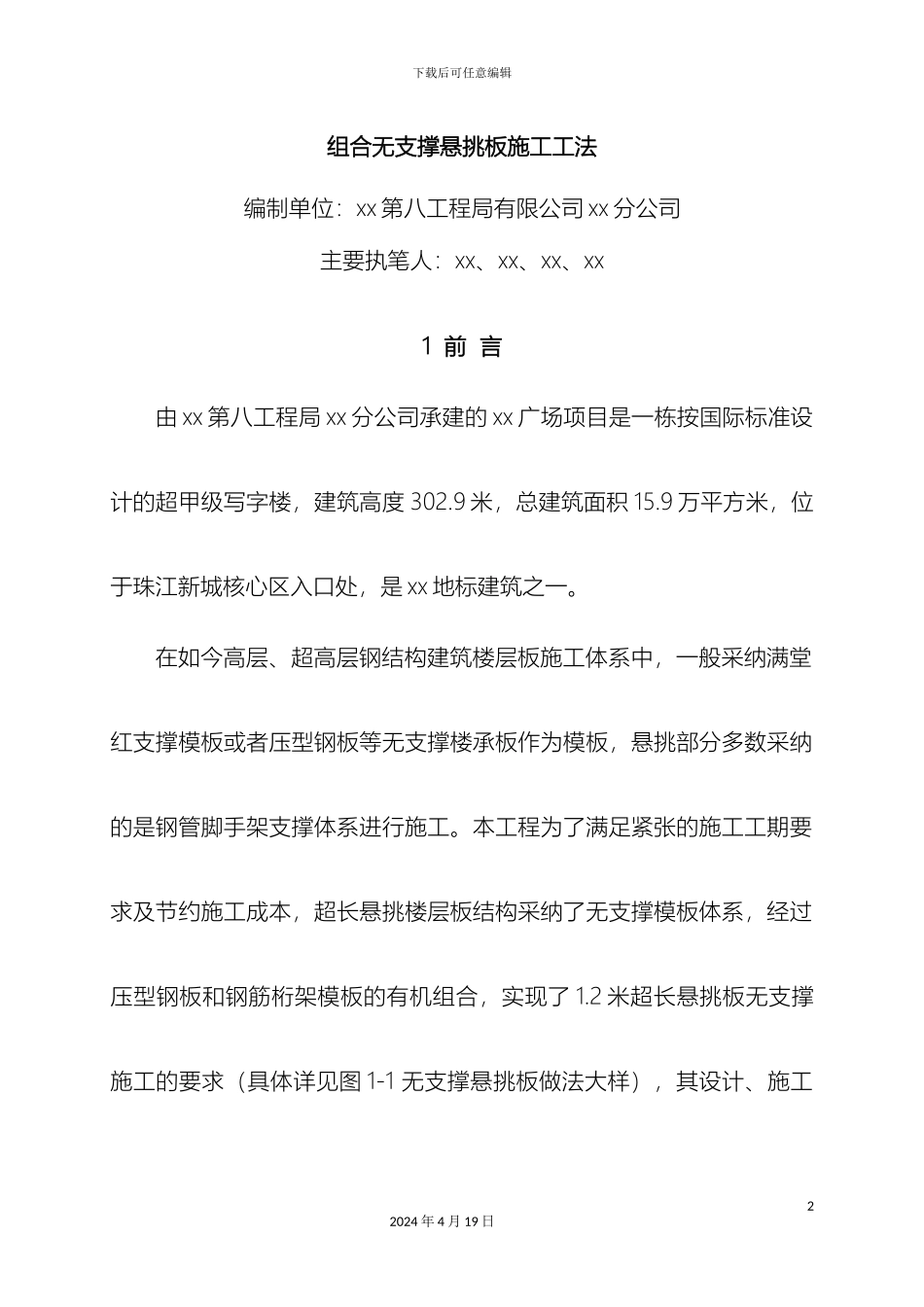

超高层建筑组合无支撑超长悬挑板施工工法多图_第2页
2/23
超高层建筑组合无支撑超长悬挑板施工工法多图_第3页
3/23

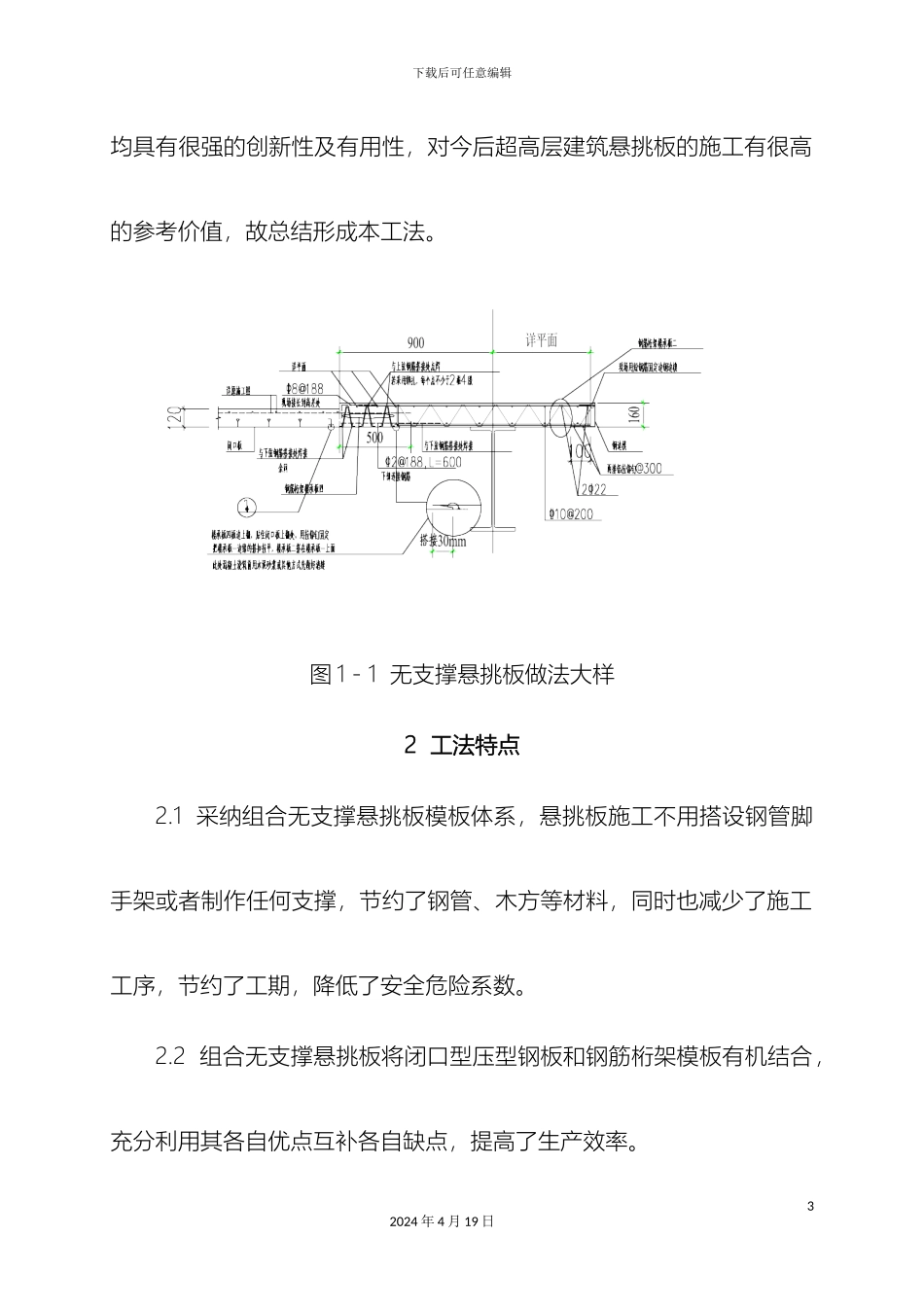

下载后可任意编辑超高层建筑组合无支撑超长悬挑板施工工法多图12024 年 4 月 19 日下载后可任意编辑组合无支撑悬挑板施工工法编制单位:xx 第八工程局有限公司 xx 分公司主要执笔人:xx、xx、xx、xx1 前 言由 xx 第八工程局 xx 分公司承建的 xx 广场项目是一栋按国际标准设计的超甲级写字楼,建筑高度 302.9 米,总建筑面积 15.9 万平方米,位于珠江新城核心区入口处,是 xx 地标建筑之一。在如今高层、超高层钢结构建筑楼层板施工体系中,一般采纳满堂红支撑模板或者压型钢板等无支撑楼承板作为模板,悬挑部分多数采纳的是钢管脚手架支撑体系进行施工。本工程为了满足紧张的施工工期要求及节约施工成本,超长悬挑楼层板结构采纳了无支撑模板体系,经过压型钢板和钢筋桁架模板的有机组合,实现了 1.2 米超长悬挑板无支撑施工的要求(具体详见图 1-1 无支撑悬挑板做法大样),其设计、施工22024 年 4 月 19 日下载后可任意编辑均具有很强的创新性及有用性,对今后超高层建筑悬挑板的施工有很高的参考价值,故总结形成本工法。图 1-1 无支撑悬挑板做法大样2 工法特点2.1 采纳组合无支撑悬挑板模板体系,悬挑板施工不用搭设钢管脚手架或者制作任何支撑,节约了钢管、木方等材料,同时也减少了施工工序,节约了工期,降低了安全危险系数。2.2 组合无支撑悬挑板将闭口型压型钢板和钢筋桁架模板有机结合,充分利用其各自优点互补各自缺点,提高了生产效率。32024 年 4 月 19 日下载后可任意编辑2.3 组合无支撑悬挑板模板可根据建筑外形设计加工钢筋桁架模板和收边板,可组合成各种形状,方便现场施工,节约时间。2.4 本工法所采纳的压型钢板、钢筋桁架模板及收边板均由工厂加工制作,质量保证,现场安装质量容易控制。加撑悬挑板和无支撑悬挑板做法具体详见(图 2.4-1 加撑悬挑板施工方法,本图为 xx“珠江城”悬挑板施工现场图片)和(图 2.4-2 无支撑悬挑板施工方法)。42024 年 4 月 19 日下载后可任意编辑图 2.4-1 加撑悬挑板施工方法图 2.4-2 无支撑悬挑板施工方法3. 适用范围超长无支撑悬挑板施工工法适用于高层、超高层建筑组合楼板悬挑板结构体系。4. 工艺原理钢筋桁架模板由镀锌钢板和冷拉钢筋连接而成,压型钢板由镀锌钢52024 年 4 月 19 日下载后可任意编辑板冷压形成,一般均只单独选择雅兴钢板或者钢筋桁架模板作为楼承板,悬挑板由 2mm 镀锌钢板加支撑组成。无支...
