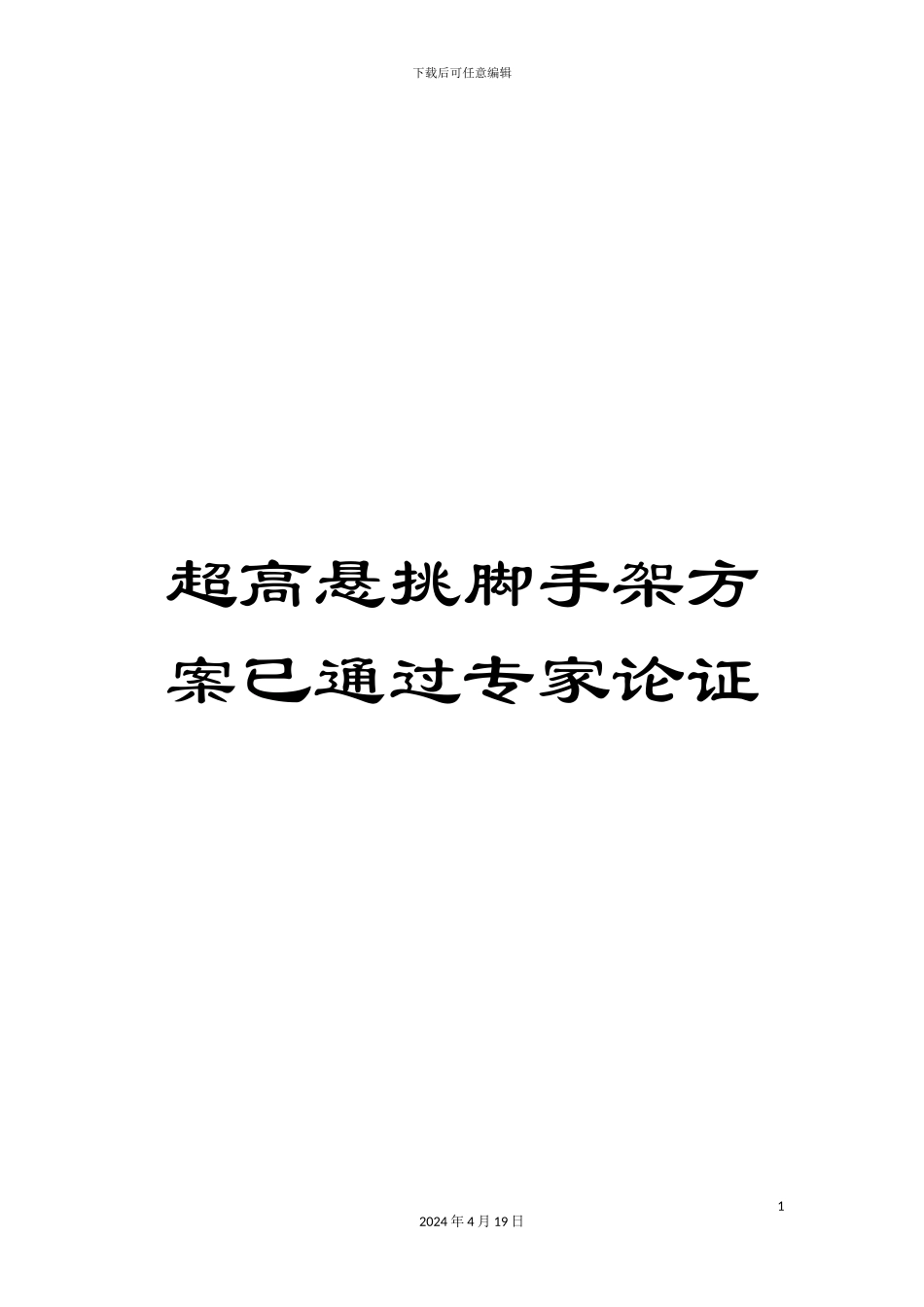

超高悬挑脚手架方案已通过专家论证

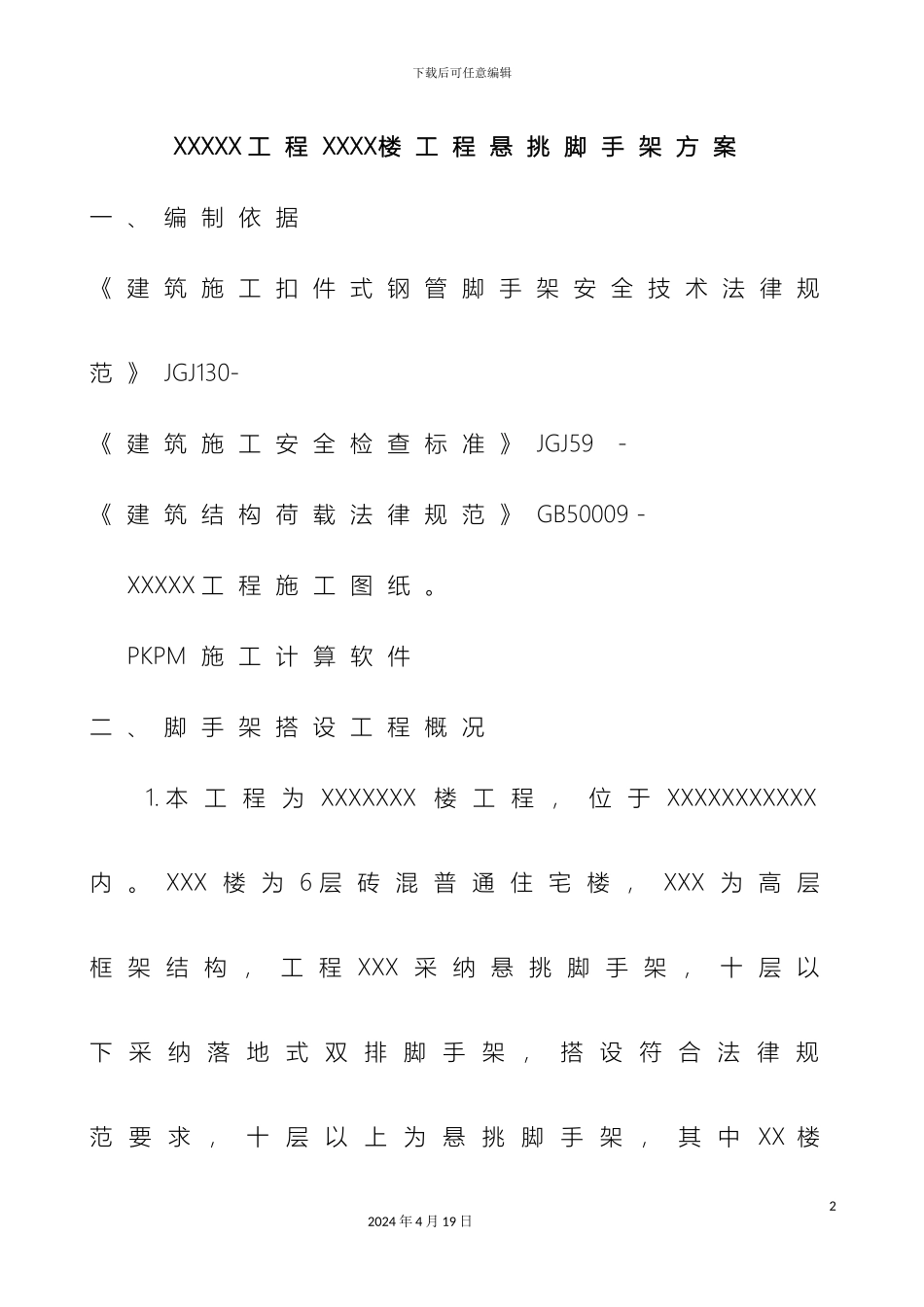

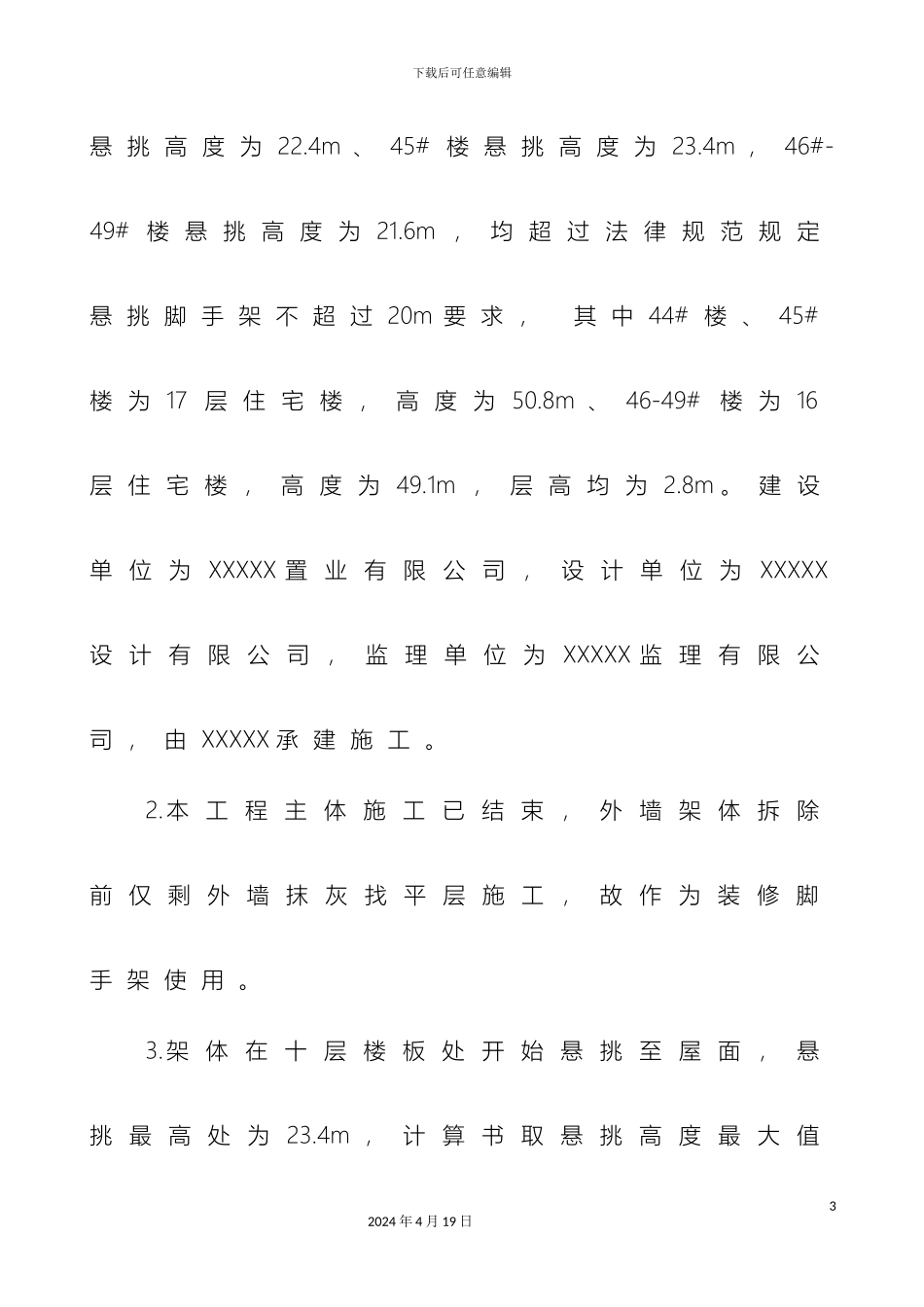

下载后可任意编辑超高悬挑脚手架方案已通过专家论证12024 年 4 月 19 日下载后可任意编辑XXXXX 工 程 XXXX楼 工 程 悬 挑 脚 手 架 方 案一 、 编 制 依 据《 建 筑 施 工 扣 件 式 钢 管 脚 手 架 安 全 技 术 法 律 规范 》 JGJ130- 《 建 筑 施 工 安 全 检 查 标 准 》 JGJ59 － 《 建 筑 结 构 荷 载 法 律 规 范 》 GB50009－ XXXXX 工 程 施 工 图 纸 。PKPM 施 工 计 算 软 件二 、 脚 手 架 搭 设 工 程 概 况1. 本 工 程 为 XXXXXXX 楼 工 程 ， 位 于 XXXXXXXXXXX内 。 XXX 楼 为 6 层 砖 混 普 通 住 宅 楼 ， XXX 为 高 层框 架 结 构 ， 工 程 XXX 采 纳 悬 挑 脚 手 架 ， 十 层 以下 采 纳 落 地 式 双 排 脚 手 架 ， 搭 设 符 合 法 律 规范 要 求 ， 十 层 以 上 为 悬 挑 脚 手 架 ， 其 中 XX 楼22024 年 4 月 19 日下载后可任意编辑悬 挑 高 度 为 22.4m 、 45# 楼 悬 挑 高 度 为 23.4m ， 46#-49# 楼 悬 挑 高 度 为 21.6m ， 均 超 过 法 律 规 范 规 定悬 挑 脚 手 架 不 超 过 20m 要 求 ， 其 中 44# 楼 、 45#楼 为 17 层 住 宅 楼 ， 高 度 为 50.8m 、 46-49#楼 为 16层 住 宅 楼 ， 高 度 为 49.1m ， 层 高 均 为 2.8m 。 建 设单 位 为 XXXXX 置 业 有 限 公 司 ， 设 计 单 位 为XXXXX设 计 有 限 公 司 ， 监 理 单 位 为 XXXXX 监 理 有 限 公司 ， 由 XXXXX 承 建 施 工 。2.本 工 程 主 体 施 工 已 结 束 ， 外 墙 架 体 拆 除前 仅 剩 外 墙 抹 灰 找 平 层 施 工 ， 故 作 为 装 修 脚手 架 使 用 。3.架 体 在 十 层 楼 板 处 开 始 悬 挑 至 屋 面 ， 悬挑 最 高 处 为 23.4m ， 计 算 书 取 悬 挑 高 度 最 大 值32024 年 4 月 19 日下载后可任意编辑进 行 计 算 ， 其 中 工 字 钢 ， 钢 管 等 搭 设 材 料 参数 均 符 合 法 律 规 范 要 求 。 搭 设 参 数 如 下 ：2.1 在十层楼板处使用16号工字钢进行悬挑 ， 悬 挑 高 度 为 23.4m ， 建...
