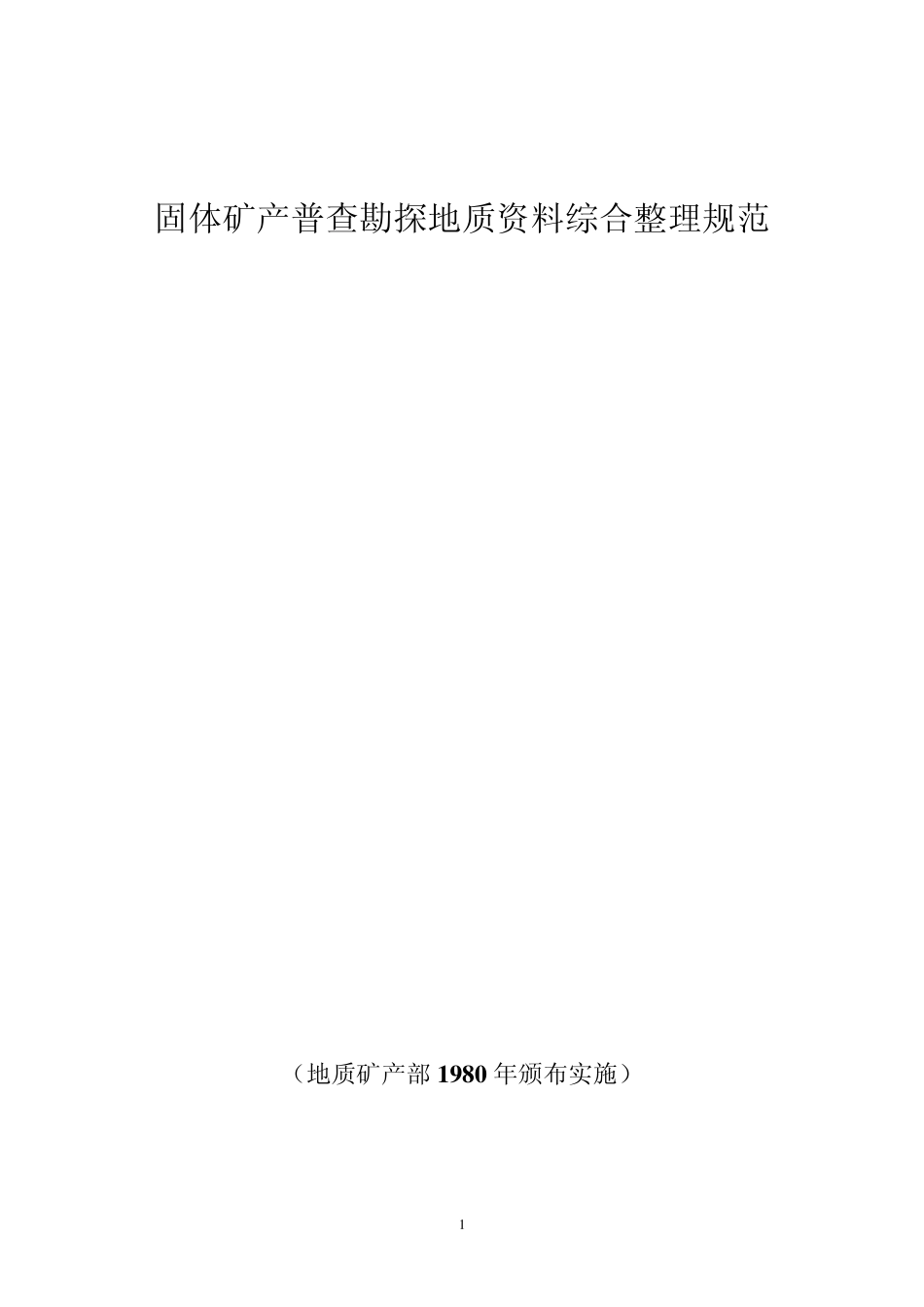

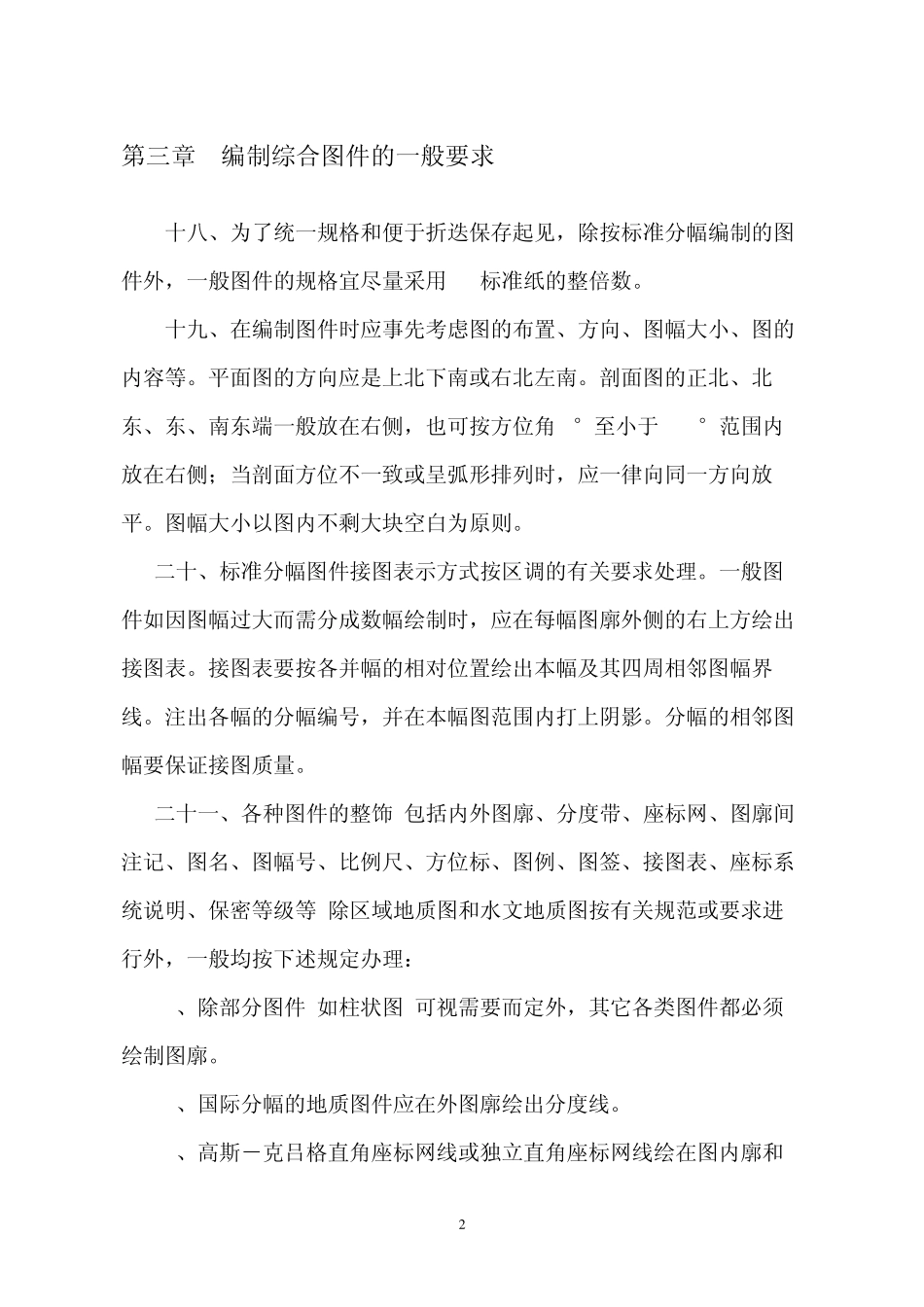

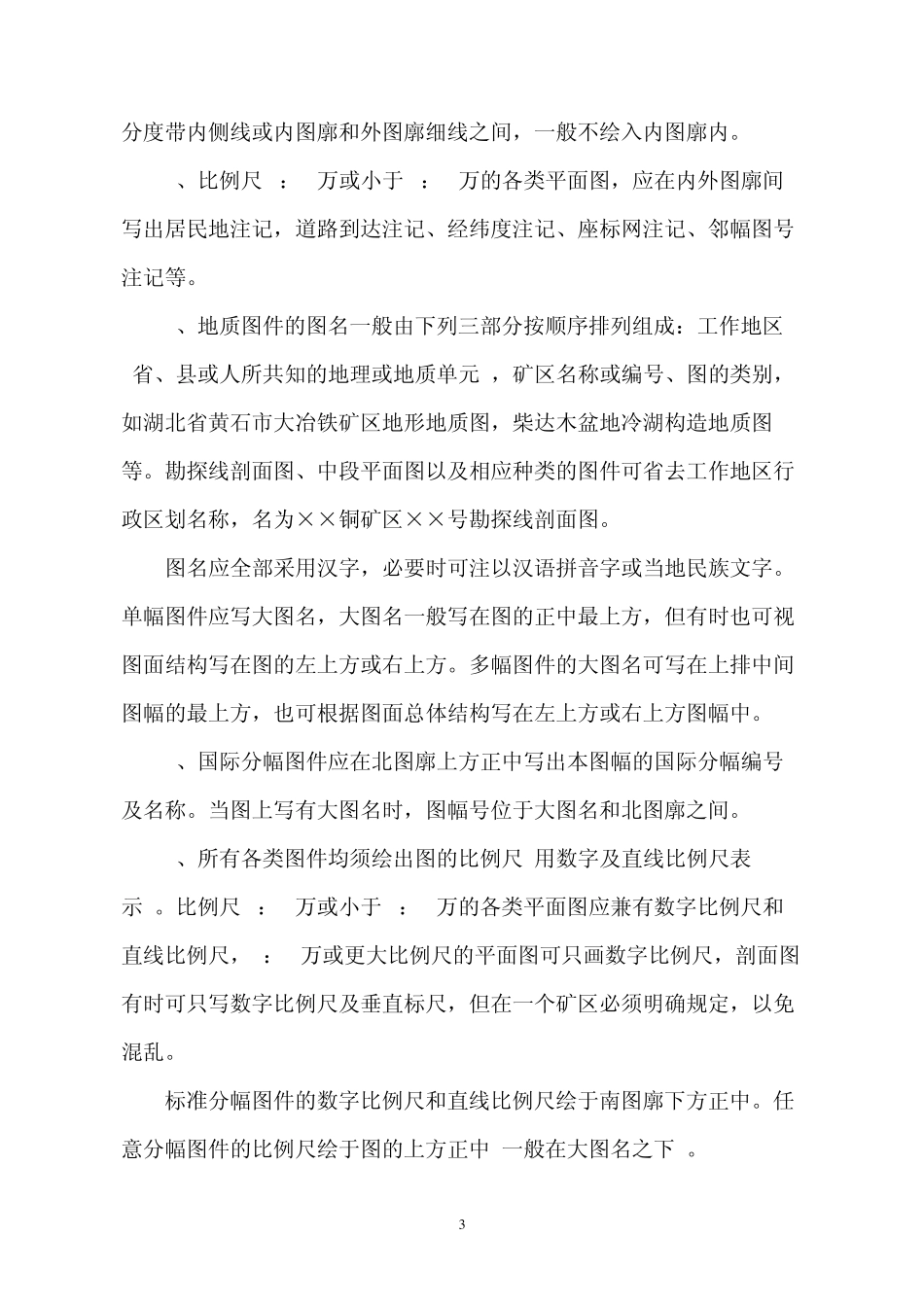

1 固体矿产普查勘探地质资料综合整理规范 （地质矿产部 1 9 8 0 年颁布实施） 2 第三章 编制综合图件的一般要求 十八、为了统一规格和便于折迭保存起见，除按标准分幅编制的图件外，一般图件的规格宜尽量采用A4标准纸的整倍数。 十九、在编制图件时应事先考虑图的布置、方向、图幅大小、图的内容等。平面图的方向应是上北下南或右北左南。剖面图的正北、北东、东、南东端一般放在右侧，也可按方位角0°至小于180°范围内放在右侧；当剖面方位不一致或呈弧形排列时，应一律向同一方向放平。图幅大小以图内不剩大块空白为原则。 二十、标准分幅图件接图表示方式按区调的有关要求处理。一般图件如因图幅过大而需分成数幅绘制时，应在每幅图廓外侧的右上方绘出接图表。接图表要按各并幅的相对位置绘出本幅及其四周相邻图幅界线。注出各幅的分幅编号，并在本幅图范围内打上阴影。分幅的相邻图幅要保证接图质量。 二十一、各种图件的整饰(包括内外图廓、分度带、座标网、图廓间注记、图名、图幅号、比例尺、方位标、图例、图签、接图表、座标系统说明、保密等级等)除区域地质图和水文地质图按有关规范或要求进行外，一般均按下述规定办理： 1、除部分图件(如柱状图)可视需要而定外，其它各类图件都必须绘制图廓。 2、国际分幅的地质图件应在外图廓绘出分度线。 3、高斯－克吕格直角座标网线或独立直角座标网线绘在图内廓和 3 分度带内侧线或内图廓和外图廓细线之间，一般不绘入内图廓内。 4、比例尺1：5万或小于1：5万的各类平面图，应在内外图廓间写出居民地注记，道路到达注记、经纬度注记、座标网注记、邻幅图号注记等。 5、地质图件的图名一般由下列三部分按顺序排列组成：工作地区(省、县或人所共知的地理或地质单元)，矿区名称或编号、图的类别，如湖北省黄石市大冶铁矿区地形地质图，柴达木盆地冷湖构造地质图等。勘探线剖面图、中段平面图以及相应种类的图件可省去工作地区行政区划名称，名为××铜矿区××号勘探线剖面图。 图名应全部采用汉字，必要时可注以汉语拼音字或当地民族文字。单幅图件应写大图名，大图名一般写在图的正中最上方，但有时也可视图面结构写在图的左上方或右上方。多幅图件的大图名可写在上排中间图幅的最上方，也可根据图面总体结构写在左上方或右上方图幅中。 6、国际分幅图件应在北图廓上方正中写出本图幅的国际分幅编号及名称。当图上写有大图名时，图幅号位于大图名和北图廓之间。 7、所有...
