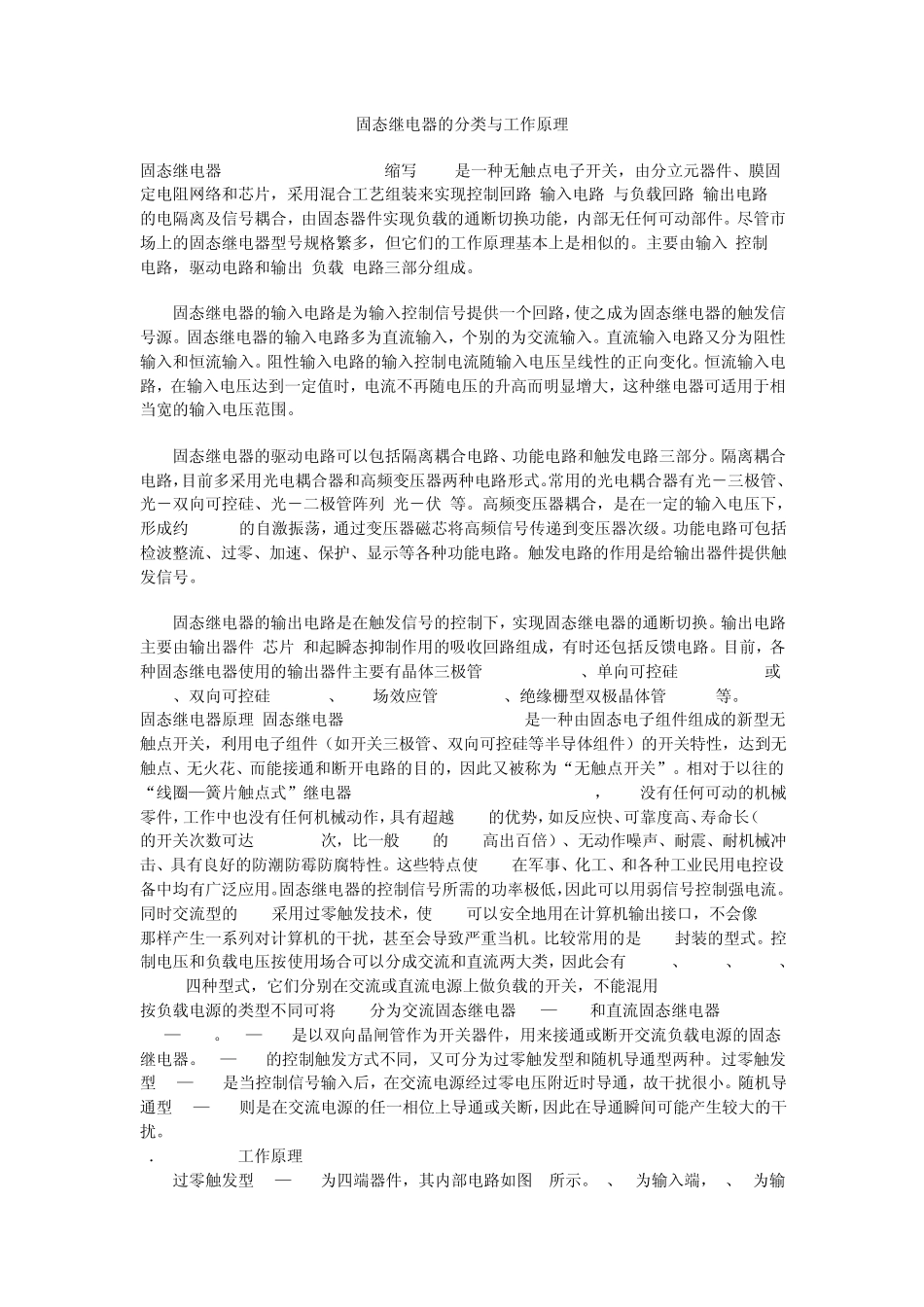

固态继电器的分类与工作原理_第1页
1/7
固态继电器的分类与工作原理_第2页
2/7
固态继电器的分类与工作原理_第3页
3/7
固态继电器的分类与工作原理 固态继电器(Solid State Relays,缩写 SSR)是一种无触点电子开关,由分立元器件、膜固定电阻网络和芯片,采用混合工艺组装来实现控制回路(输入电路)与负载回路(输出电路)的电隔离及信号耦合,由固态器件实现负载的通断切换功能,内部无任何可动部件。尽管市场上的固态继电器型号规格繁多,但它们的工作原理基本上是相似的。主要由输入(控制)电路,驱动电路和输出(负载)电路三部分组成。 固态继电器的输入电路是为输入控制信号提供一个回路,使之成为固态继电器的触发信号源。固态继电器的输入电路多为直流输入,个别的为交流输入。直流输入电路又分为阻性输入和恒流输入。阻性输入电路的输入控制电流随输入电压呈线性的正向变化。恒流输入电路,在输入电压达到一定值时,电流不再随电压的升高而明显增大,这种继电器可适用于相当宽的输入电压范围。 固态继电器的驱动电路可以包括隔离耦合电路、功能电路和触发电路三部分。隔离耦合电路,目前多采用光电耦合器和高频变压器两种电路形式。常用的光电耦合器有光-三极管、光-双向可控硅、光-二极管阵列(光-伏)等。高频变压器耦合,是在一定的输入电压下,形成约10MHz的自激振荡,通过变压器磁芯将高频信号传递到变压器次级。功能电路可包括检波整流、过零、加速、保护、显示等各种功能电路。触发电路的作用是给输出器件提供触发信号。 固态继电器的输出电路是在触发信号的控制下,实现固态继电器的通断切换。输出电路主要由输出器件(芯片)和起瞬态抑制作用的吸收回路组成,有时还包括反馈电路。目前,各种固态继电器使用的输出器件主要有晶体三极管(Transistor)、单向可控硅(Thyristor或SCR)、双向可控硅(Triac)、MOS场效应管(MOSFET)、绝缘栅型双极晶体管(IGBT)等。 固态继电器原理 固态继电器(Solidstate Relay, SSR)是一种由固态电子组件组成的新型无触点开关,利用电子组件(如开关三极管、双向可控硅等半导体组件)的开关特性,达到无触点、无火花、而能接通和断开电路的目的,因此又被称为“无触点开关”。相对于以往的“线圈—簧片触点式”继电器(Electromechanical Relay, EMR),SSR没有任何可动的机械零件,工作中也没有任何机械动作,具有超越 EMR的优势,如反应快、可靠度高、寿命长(SSR的开关次数可达 108"109次,比一般 EMR的 106高出百倍)、无动作噪声、耐震、耐机械冲击、具有良好的防潮防霉防腐特性。这些特点使 SSR在军事、化工、...
