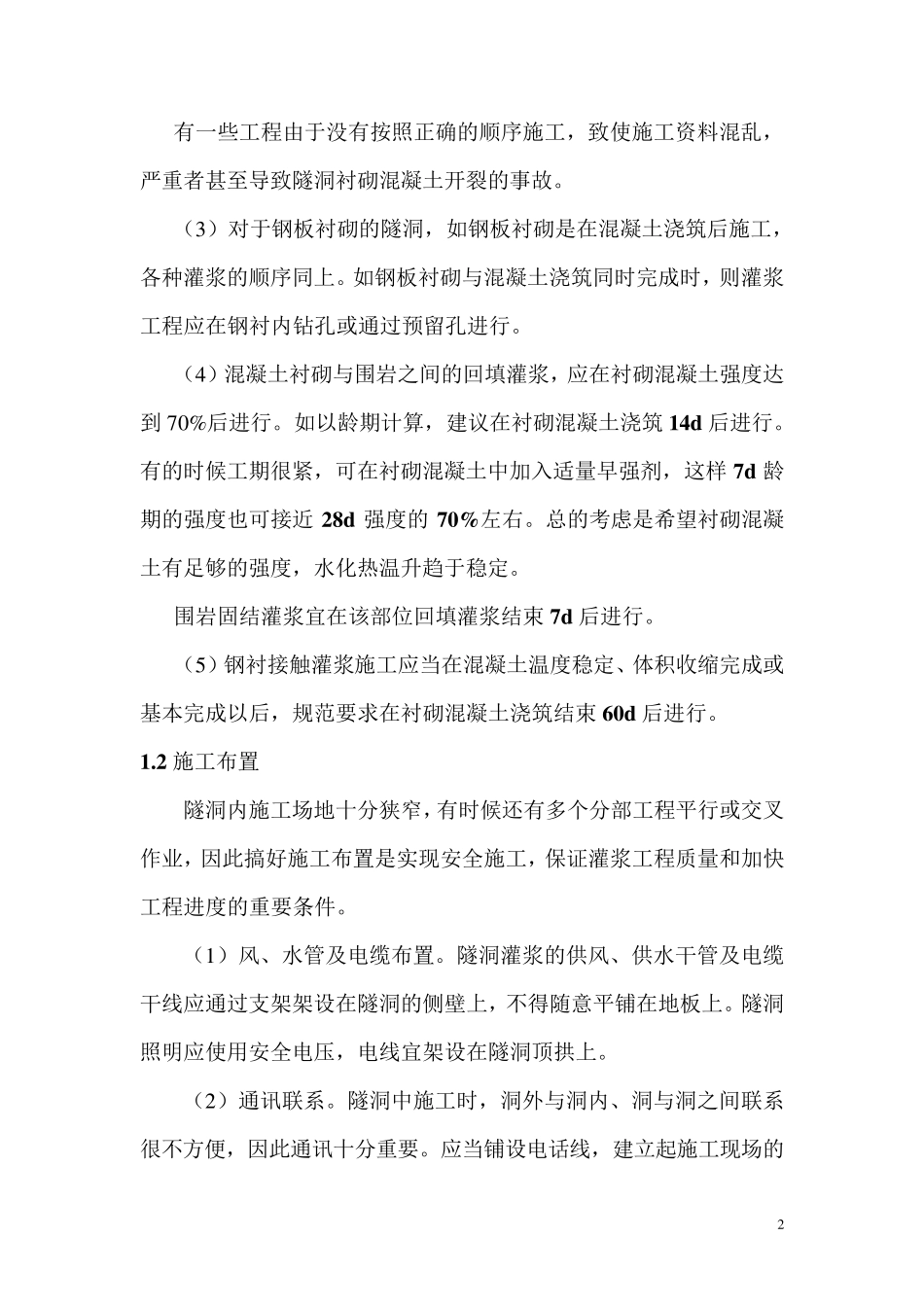

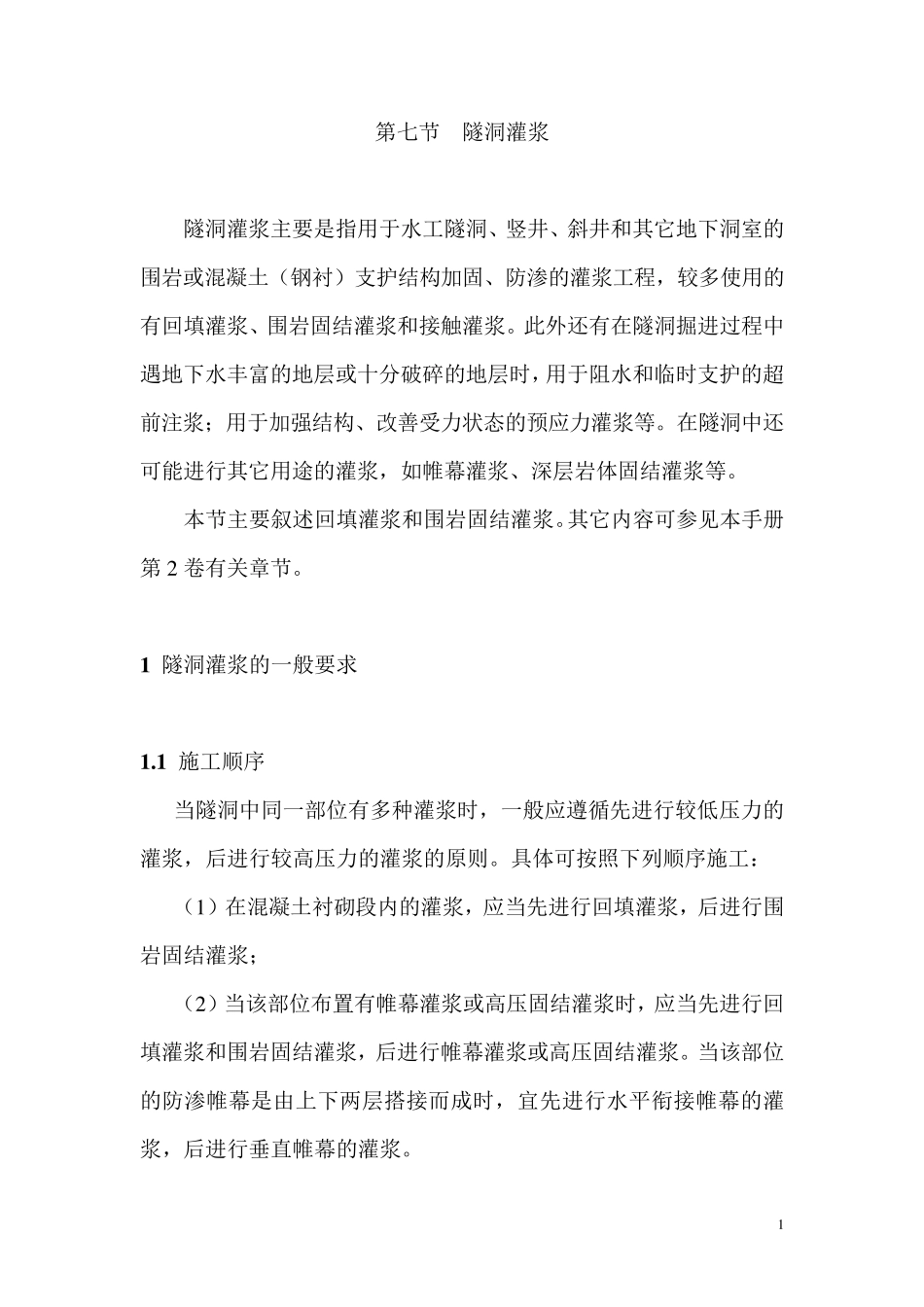

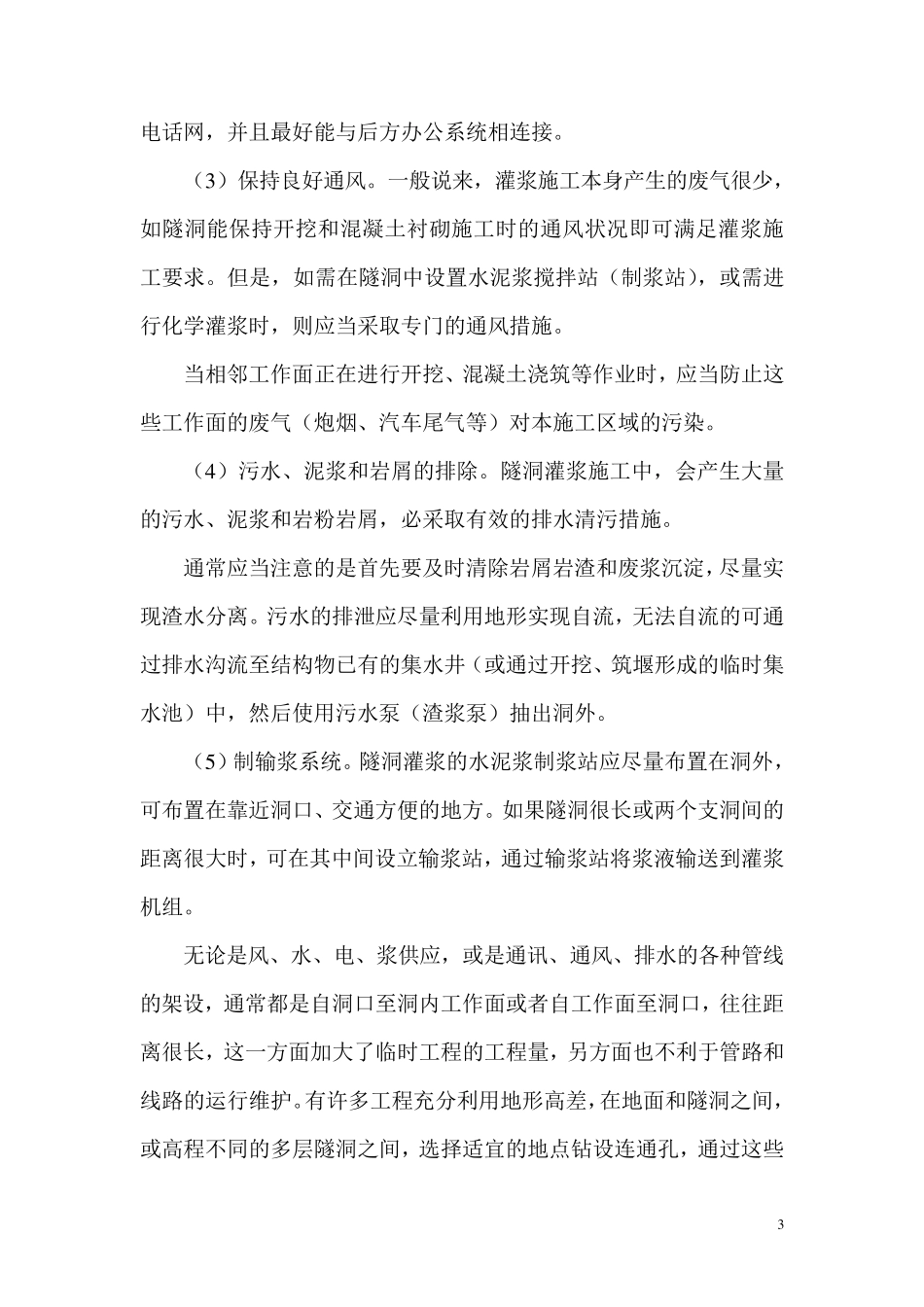

1 第七节 隧洞灌浆 隧洞灌浆主要是指用于水工隧洞、竖井、斜井和其它地下洞室的围岩或混凝土（钢衬）支护结构加固、防渗的灌浆工程，较多使用的有回填灌浆、围岩固结灌浆和接触灌浆。此外还有在隧洞掘进过程中遇地下水丰富的地层或十分破碎的地层时，用于阻水和临时支护的超前注浆；用于加强结构、改善受力状态的预应力灌浆等。在隧洞中还可能进行其它用途的灌浆，如帷幕灌浆、深层岩体固结灌浆等。 本节主要叙述回填灌浆和围岩固结灌浆。其它内容可参见本手册第2 卷有关章节。 1 隧洞灌浆的一般要求 1 .1 施工顺序 当隧洞中同一部位有多种灌浆时，一般应遵循先进行较低压力的灌浆，后进行较高压力的灌浆的原则。具体可按照下列顺序施工： （1 ）在混凝土衬砌段内的灌浆，应当先进行回填灌浆，后进行围岩固结灌浆； （2 ）当该部位布置有帷幕灌浆或高压固结灌浆时，应当先进行回填灌浆和围岩固结灌浆，后进行帷幕灌浆或高压固结灌浆。当该部位的防渗帷幕是由上下两层搭接而成时，宜先进行水平衔接帷幕的灌浆，后进行垂直帷幕的灌浆。 2 有一些工程由于没有按照正确的顺序施工，致使施工资料混乱，严重者甚至导致隧洞衬砌混凝土开裂的事故。 （3）对于钢板衬砌的隧洞，如钢板衬砌是在混凝土浇筑后施工，各种灌浆的顺序同上。如钢板衬砌与混凝土浇筑同时完成时，则灌浆工程应在钢衬内钻孔或通过预留孔进行。 （4）混凝土衬砌与围岩之间的回填灌浆，应在衬砌混凝土强度达到 70%后进行。如以龄期计算，建议在衬砌混凝土浇筑 14d 后进行。有的时候工期很紧，可在衬砌混凝土中加入适量早强剂，这样 7d 龄期的强度也可接近 28d 强度的 70%左右。总的考虑是希望衬砌混凝土有足够的强度，水化热温升趋于稳定。 围岩固结灌浆宜在该部位回填灌浆结束7d 后进行。 （5）钢衬接触灌浆施工应当在混凝土温度稳定、体积收缩完成或基本完成以后，规范要求在衬砌混凝土浇筑结束60d 后进行。 1.2 施工布置 隧洞内施工场地十分狭窄，有时候还有多个分部工程平行或交叉作业，因此搞好施工布置是实现安全施工，保证灌浆工程质量和加快工程进度的重要条件。 （1）风、水管及电缆布置。隧洞灌浆的供风、供水干管及电缆干线应通过支架架设在隧洞的侧壁上，不得随意平铺在地板上。隧洞照明应使用安全电压，电线宜架设在隧洞顶拱上。 （2）通讯联系。隧洞中施工时，洞外与洞内、洞与洞之间联系很不方便，因此通讯十分重要。应当铺设电话线...
