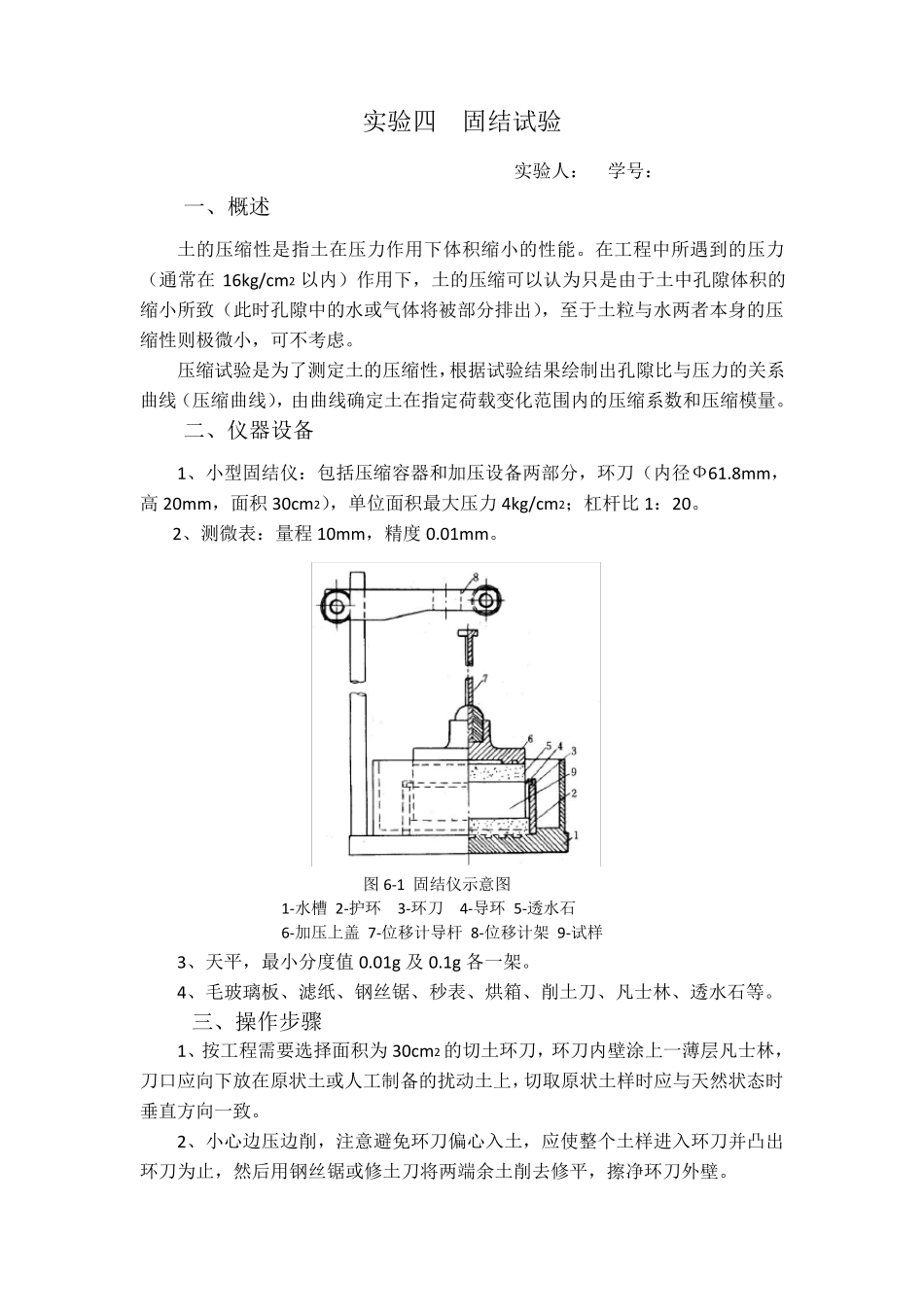

图 6-1 固 结 仪 示 意 图 1-水 槽 2-护 环 3-环 刀 4-导 环 5-透 水 石 6-加 压 上 盖 7-位 移 计 导 杆 8-位 移 计 架 9-试 样 实 验 四 固 结 试 验 实 验 人 ： 学 号 ： 一 、 概 述 土 的 压 缩 性 是 指 土 在 压 力 作 用 下 体 积 缩 小 的 性 能 。 在 工 程 中 所 遇 到 的 压 力（ 通 常 在16kg/cm 2 以 内 ） 作 用 下 ， 土 的 压 缩 可 以 认 为 只 是 由 于 土 中 孔 隙 体 积 的缩 小 所 致 （ 此 时 孔 隙 中 的 水 或 气 体 将 被 部 分 排 出 ）， 至 于 土 粒 与 水 两 者 本 身 的 压缩 性 则 极 微 小 ， 可 不 考 虑 。 压 缩 试 验 是 为 了 测 定 土 的 压 缩 性 ，根 据 试 验 结 果 绘 制 出 孔 隙 比 与 压 力 的 关 系曲 线 （ 压 缩 曲 线 ）， 由 曲 线 确 定 土 在 指 定 荷 载 变 化 范 围 内 的 压 缩 系 数 和 压 缩 模 量 。 二 、 仪 器 设 备 1、 小 型 固 结 仪 ： 包 括 压 缩 容器 和 加 压 设 备 两 部 分 ， 环 刀 （ 内 径Ф61.8m m ，高20m m ， 面积 30cm 2）， 单位 面积 最大压 力 4kg/cm 2；杠杆 比 1： 20。 2、 测 微 表： 量 程 10m m ， 精度0.01m m 。 3、 天平， 最小 分 度值0.01g 及0.1g 各一 架 。 4、 毛玻璃板、 滤纸、 钢丝锯、 秒表、 烘箱、 削土 刀 、 凡士 林 、 透 水 石 等 。 三 、 操 作 步 骤 1、 按 工 程 需 要 选 择 面积 为 30cm 2 的 切 土 环 刀 ， 环 刀 内 壁 涂 上 一 薄 层 凡士 林 ，刀 口 应 向 下 放 在 原 状 土 或 人 工 制 备 的 扰 动 土 上 ，切 取 原 状 土 样 时 应 与 天然 状 态 时垂 直 方 向 一 致 。 2、 小 心 边 压 边 削， 注 意 避 免 环 刀 偏 心 入 土 ， 应 使 整 个 土 样 进 入 环 刀 并 凸 出环 刀 为 止 ， 然 后 用 钢丝锯或 修 土 刀 将 两 端 余 土 削去 修 平， 擦 净 环 刀 外 壁 。 3、测定土样密度，并在余土中取代表性土样测定其含水率，然后用圆玻璃...
