轻型货车离合器的设计说明书

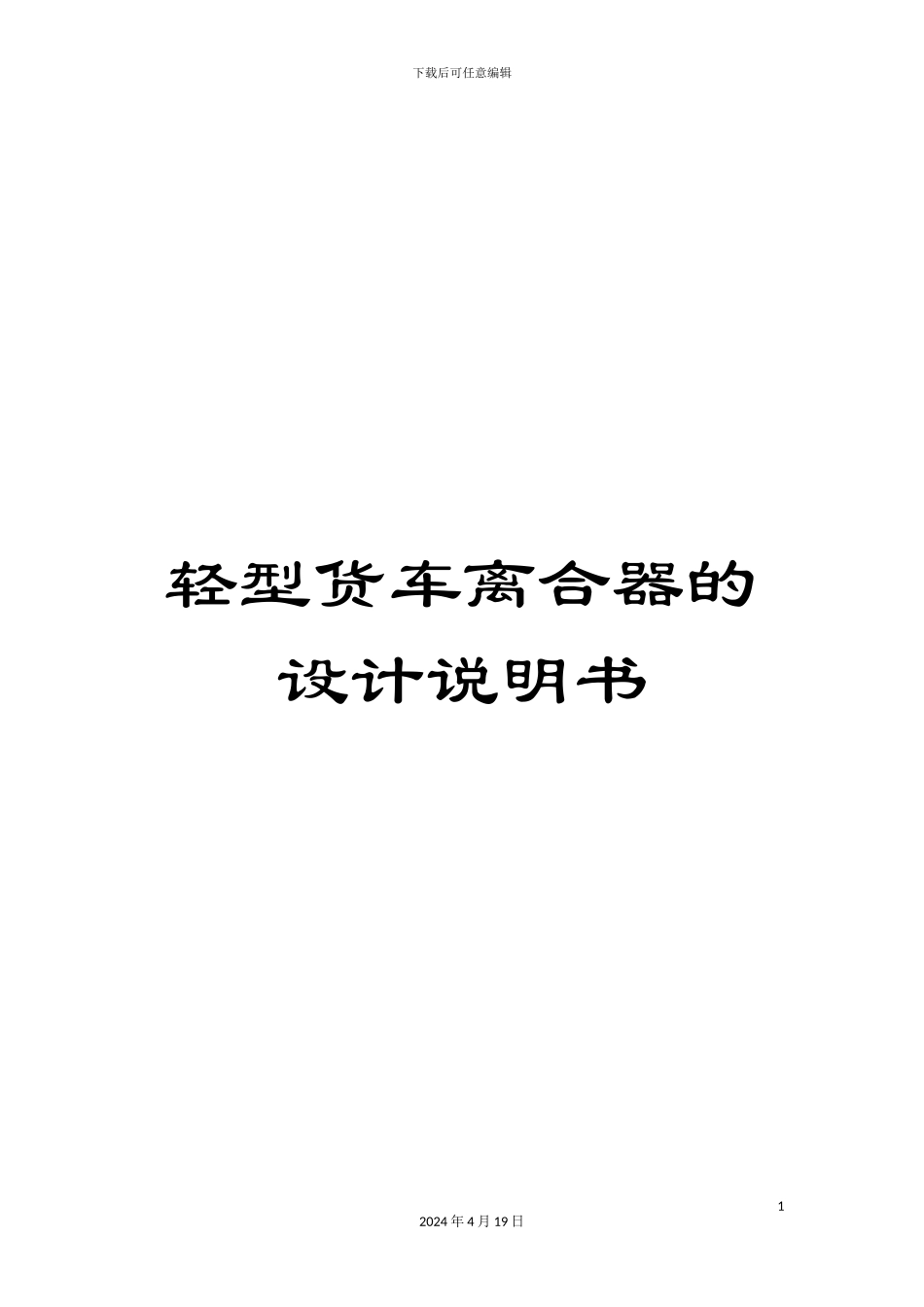

轻型货车离合器的设计说明书_第1页
1/31

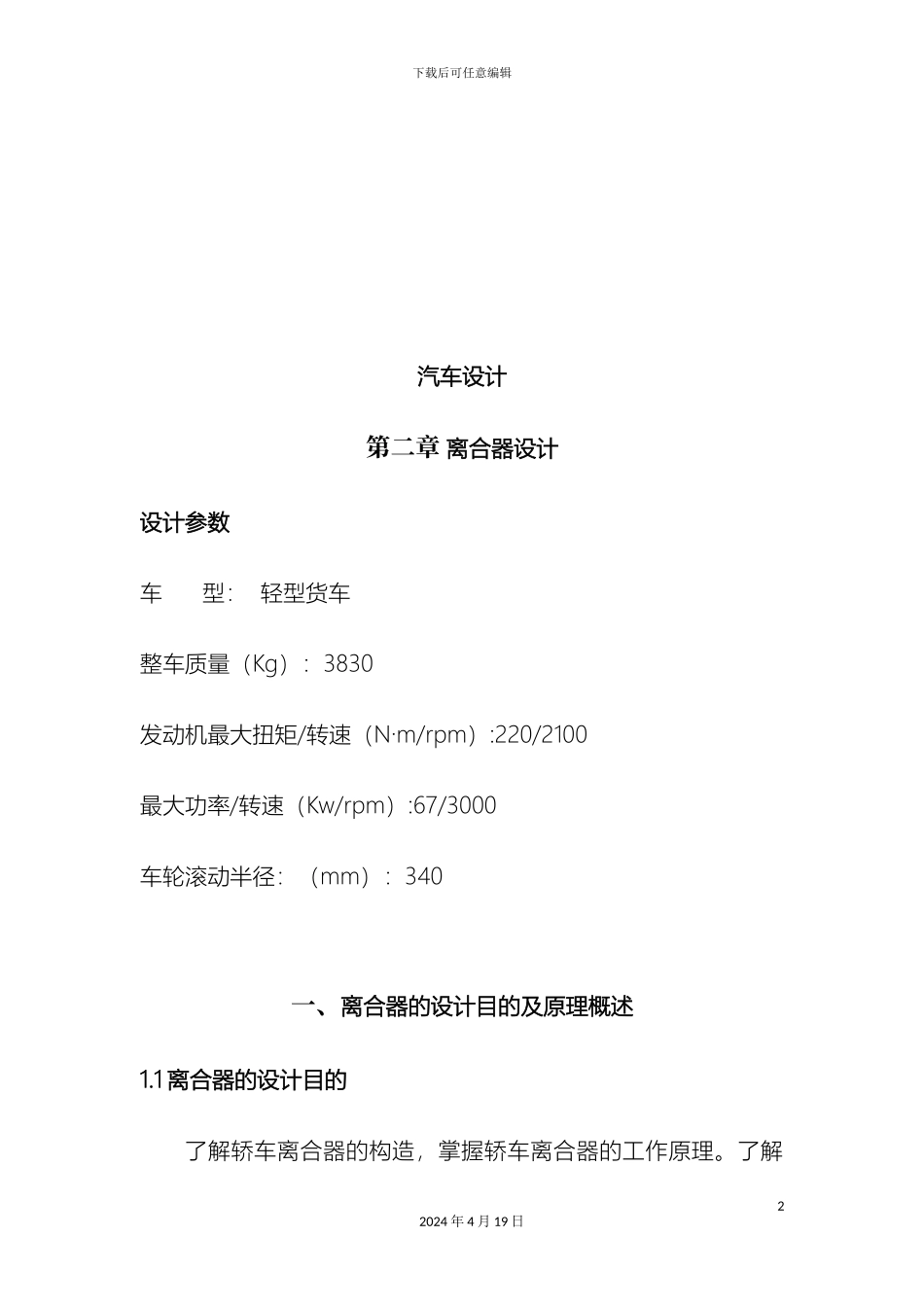

轻型货车离合器的设计说明书_第2页
2/31

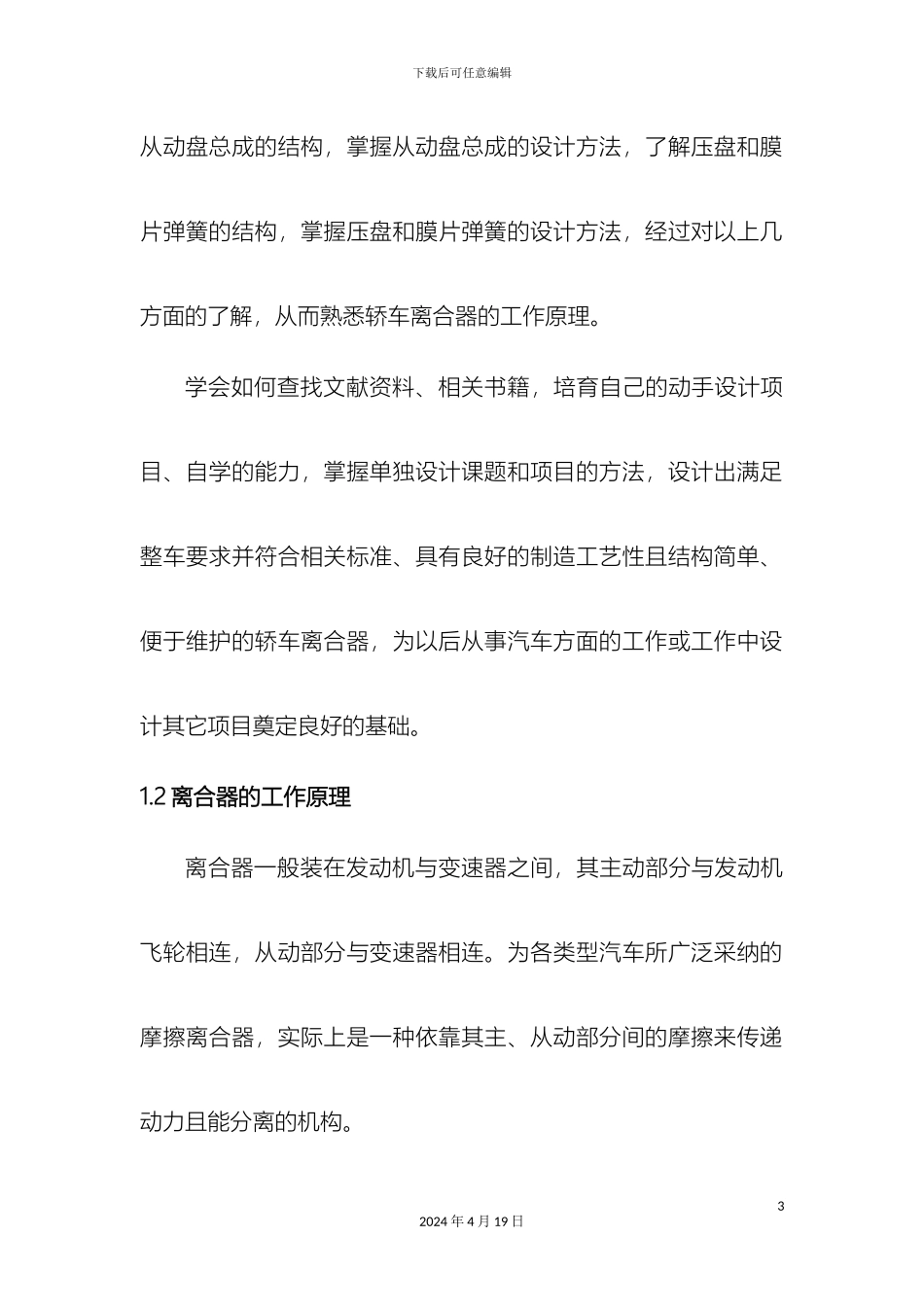

轻型货车离合器的设计说明书_第3页
3/31
下载后可任意编辑轻型货车离合器的设计说明书12024 年 4 月 19 日下载后可任意编辑汽车设计第二章 离合器设计设计参数车 型: 轻型货车整车质量(Kg):3830发动机最大扭矩/转速(N·m/rpm):220/2100最大功率/转速(Kw/rpm):67/3000车轮滚动半径:(mm):340一、离合器的设计目的及原理概述1.1 离合器的设计目的了解轿车离合器的构造,掌握轿车离合器的工作原理。了解22024 年 4 月 19 日下载后可任意编辑从动盘总成的结构,掌握从动盘总成的设计方法,了解压盘和膜片弹簧的结构,掌握压盘和膜片弹簧的设计方法,经过对以上几方面的了解,从而熟悉轿车离合器的工作原理。学会如何查找文献资料、相关书籍,培育自己的动手设计项目、自学的能力,掌握单独设计课题和项目的方法,设计出满足整车要求并符合相关标准、具有良好的制造工艺性且结构简单、便于维护的轿车离合器,为以后从事汽车方面的工作或工作中设计其它项目奠定良好的基础。1.2 离合器的工作原理离合器一般装在发动机与变速器之间,其主动部分与发动机飞轮相连,从动部分与变速器相连。为各类型汽车所广泛采纳的摩擦离合器,实际上是一种依靠其主、从动部分间的摩擦来传递动力且能分离的机构。32024 年 4 月 19 日下载后可任意编辑离合器的主要功用是切断和实现发动机与传动系平顺的接合,确保汽车平稳起步;在换挡时将发动机与传动系分离,减少变速器中换档齿轮间的冲击;在工作中受到较大的动载荷时,能限制传动系所承受的最大转矩,以防止传动系个零部件因过载而损坏;有效地降低传动系中的振动和噪音。1.3 离合器的设计要求1) 在任何行驶条件下,既能可靠地传递发动机的最大转矩,并有适当的转矩储备,又能防止过载。2) 接合时要完全、平顺、柔和,保证起初起步时没有抖动和冲击。3) 分离时要迅速、彻底。4) 从动部分转动惯量要小,以减轻换档时变速器齿轮间的冲击,便于换档和减小同步器的磨损。5) 应有足够的吸热能力和良好的通风效果,以保证工作温度不致42024 年 4 月 19 日下载后可任意编辑过高,延长寿命。6) 操纵方便、准确,以减少驾驶员的疲劳。7) 具有足够的强度和良好的动平衡,一保证其工作可靠、使用寿命长。二、离合器的结构方案分析2.1 车型、技术参数车 型: 轻型载货汽车整车质量(Kg):3830发动机最大扭矩/转速(N·m/rpm):220/2100最大功率/转速(Kw/rpm):67/3000车轮滚动半径:(mm):3402.2 从动盘数的选择对乘用...
