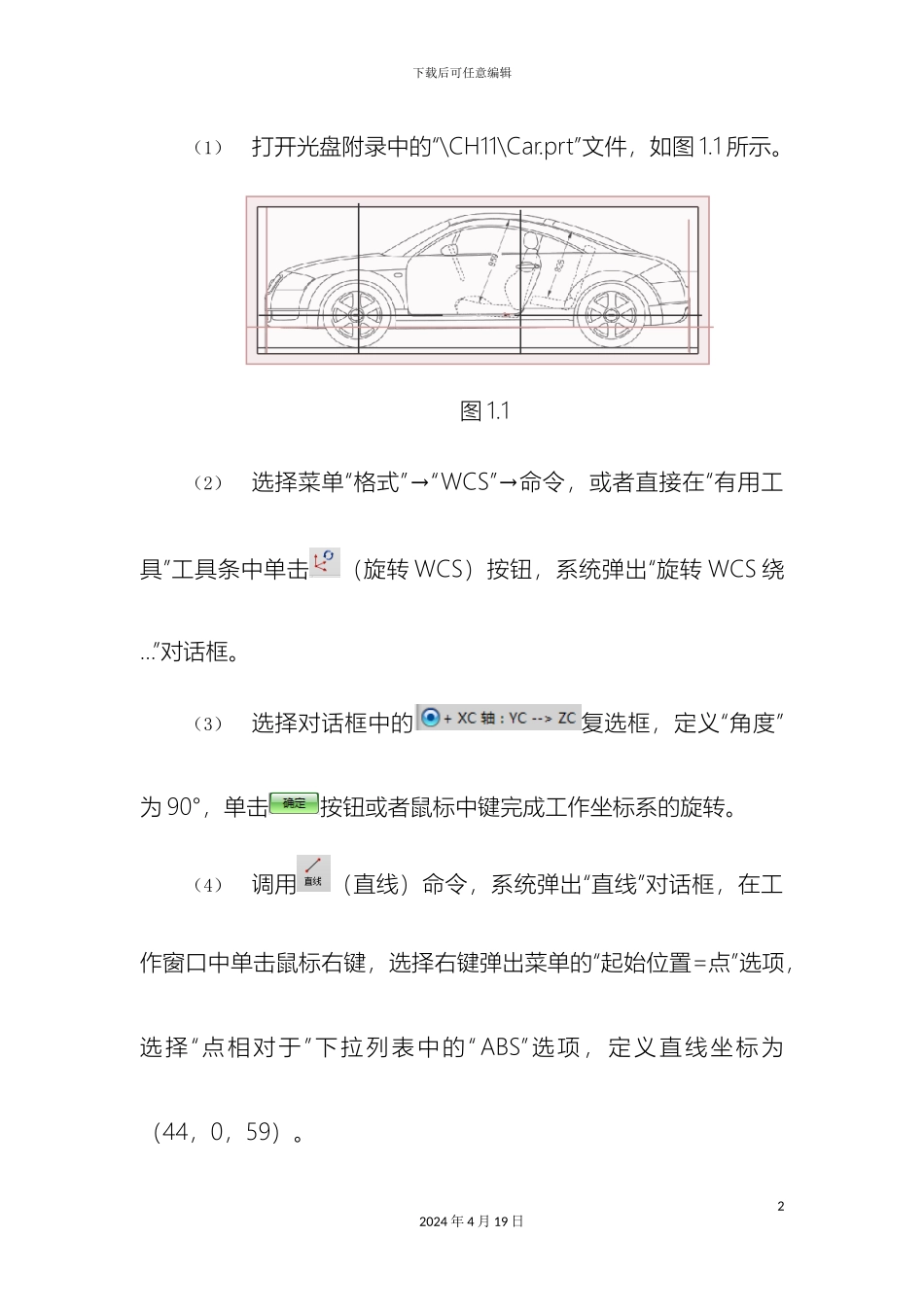

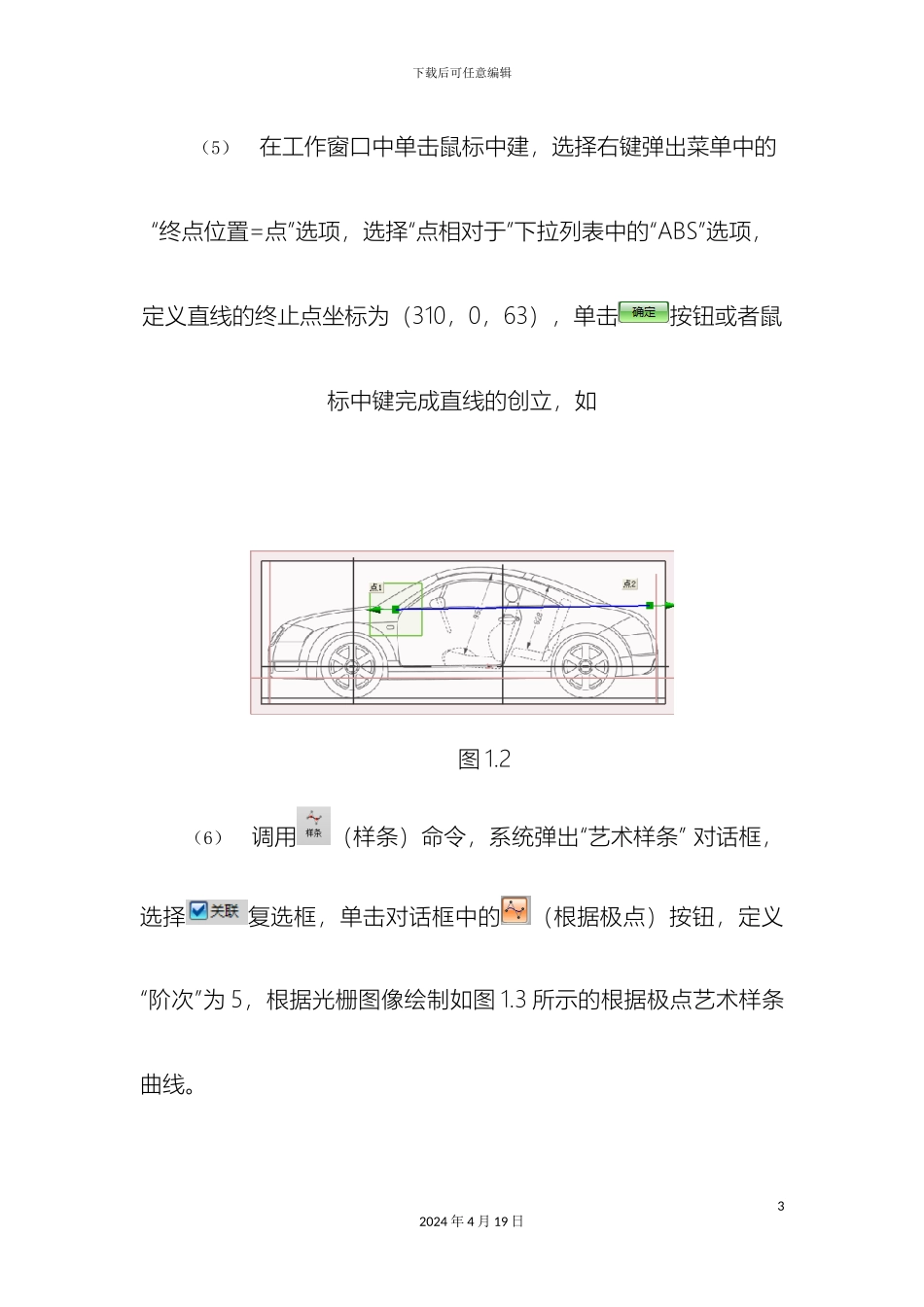

下载后可任意编辑轿车 ug 建模毕业设计12024 年 4 月 19 日下载后可任意编辑（1）打开光盘附录中的“\CH11\Car.prt”文件，如图 1.1 所示。图 1.1（2）选择菜单“格式”→“WCS”→命令，或者直接在“有用工具”工具条中单击（旋转 WCS）按钮，系统弹出“旋转 WCS 绕…”对话框。（3）选择对话框中的复选框，定义“角度”为 90°，单击按钮或者鼠标中键完成工作坐标系的旋转。（4）调用（直线）命令，系统弹出“直线”对话框，在工作窗口中单击鼠标右键，选择右键弹出菜单的“起始位置=点”选项，选择“点相对于”下拉列表中的“ ABS”选项，定义直线坐标为（44，0，59）。22024 年 4 月 19 日下载后可任意编辑（5）在工作窗口中单击鼠标中建，选择右键弹出菜单中的“终点位置=点”选项，选择“点相对于”下拉列表中的“ABS”选项，定义直线的终止点坐标为（310，0，63），单击按钮或者鼠标中键完成直线的创立，如图 1.2（6）调用（样条）命令，系统弹出“艺术样条” 对话框，选择复选框，单击对话框中的（根据极点）按钮，定义“阶次”为 5，根据光栅图像绘制如图 1.3 所示的根据极点艺术样条曲线。32024 年 4 月 19 日下载后可任意编辑图 1.3（7）单击图 1.3 中的“第一极点”，系统弹出此极点的坐标值，定义此极点的坐标值为（23，0，62），如图 1.4 所示。图 1.4（8）根据图 1.4 中的“第一极点”指向“最后极点”的顺序，分别单击除图 1.4 中的“第一极点”与“最后极点”之外的各个极点，定义 各 个 极 点 的 坐 标 值 分 别 为 （ 57 ， 0 ， 84.5 ） 、（126.5，0，126.5）、（150，0，107.5）、（233.5，0，85），42024 年 4 月 19 日下载后可任意编辑单击按钮完成样条曲线的创立。（9）单击“艺术样条”对话框中的（经过点）按钮，捕捉图 1.4 中的艺术样条的“第一极点”作为第一经过点，捕捉图 1.5 中直线的端点作为第二经过点。图 1.5（10） 此时系统在端点处显示两按钮，单击（自动推断G2）按钮，单击按钮完成样条曲线的创立。（11） 单击“艺术样条”对话框中的（根据极点）按钮，捕捉图 1.6 中“直线的端点”作为第一极点，根据光栅图绘制如图 1.6所示的根据极点艺术样条曲线。52024 年 4 月 19 日下载后可任意编辑图 1.6（12） 使用步骤 8 的方法定义除图 1.6 中“第一极点”与“最后极点”之外的各个极点，定义各个极点的坐标值分别为（60...
