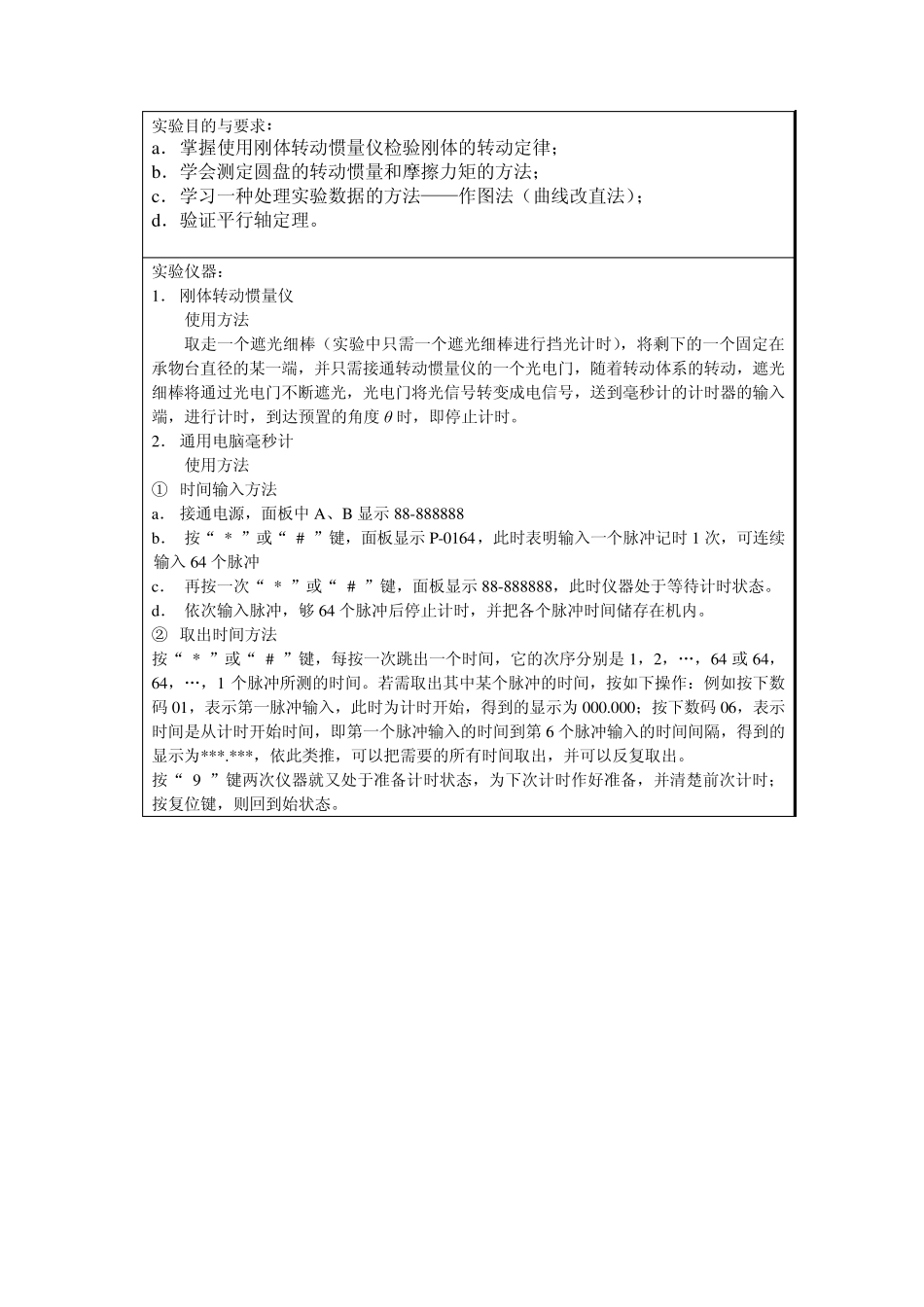

深 圳 大 学 实 验 报 告 课程名称： 大学物理实验 实验项目名称： 刚体转动惯量 学院： 医学院 专业： 生物医学工程 指导教师： 报告人： 学号： 班级： 实验时间： 实验报告提交时间： 教务处制 实验目的与要求： a． 掌握使用刚体转动惯量仪检验刚体的转动定律； b．学会测定圆盘的转动惯量和摩擦力矩的方法； c． 学习一种处理实验数据的方法——作图法（曲线改直法）； d．验证平行轴定理。 实验仪器： 1． 刚体转动惯量仪 使用方法 取走一个遮光细棒（实验中只需一个遮光细棒进行挡光计时），将剩下的一个固定在承物台直径的某一端，并只需接通转动惯量仪的一个光电门，随着转动体系的转动，遮光细棒将通过光电门不断遮光，光电门将光信号转变成电信号，送到毫秒计的计时器的输入端，进行计时，到达预置的角度 θ 时，即停止计时。 2． 通用电脑毫秒计 使用方法 ① 时间输入方法 a． 接通电源，面板中 A、B 显示 88-888888 b． 按“ * ”或“ # ”键，面板显示 P-0164，此时表明输入一个脉冲记时 1 次，可连续输入 64 个脉冲 c． 再按一次“ * ”或“ # ”键，面板显示 88-888888，此时仪器处于等待计时状态。 d． 依次输入脉冲，够 64 个脉冲后停止计时，并把各个脉冲时间储存在机内。 ② 取出时间方法 按“ * ”或“ # ”键，每按一次跳出一个时间，它的次序分别是 1，2，„，64 或 64，64，„，1 个脉冲所测的时间。若需取出其中某个脉冲的时间，按如下操作：例如按下数码 01，表示第一脉冲输入，此时为计时开始，得到的显示为 000.000；按下数码 06，表示时间是从计时开始时间，即第一个脉冲输入的时间到第 6 个脉冲输入的时间间隔，得到的显示为***.***，依此类推，可以把需要的所有时间取出，并可以反复取出。 按“ 9 ”键两次仪器就又处于准备计时状态，为下次计时作好准备，并清楚前次计时；按复位键，则回到始状态。 实验原理： 承物台和塔轮固结在一起，其对转轴的转动惯量用0J 表示，若另有待测物体（圆盘或圆环），将其放在承物台上，其总的转动惯量用J 表示，则J =0J +xJ ，若分别测出0J 和J ，便可求出待测物体（圆盘或圆环）的转动惯量xJ ：xJ = J —0J 在外力矩mgr 和摩擦力矩M的共同作用下，由转动定律得知：mgr —M= J 式中：J 是转动体系的转动惯量， 是角加速度，m 是下落砝码的质量，r 是绕线...
