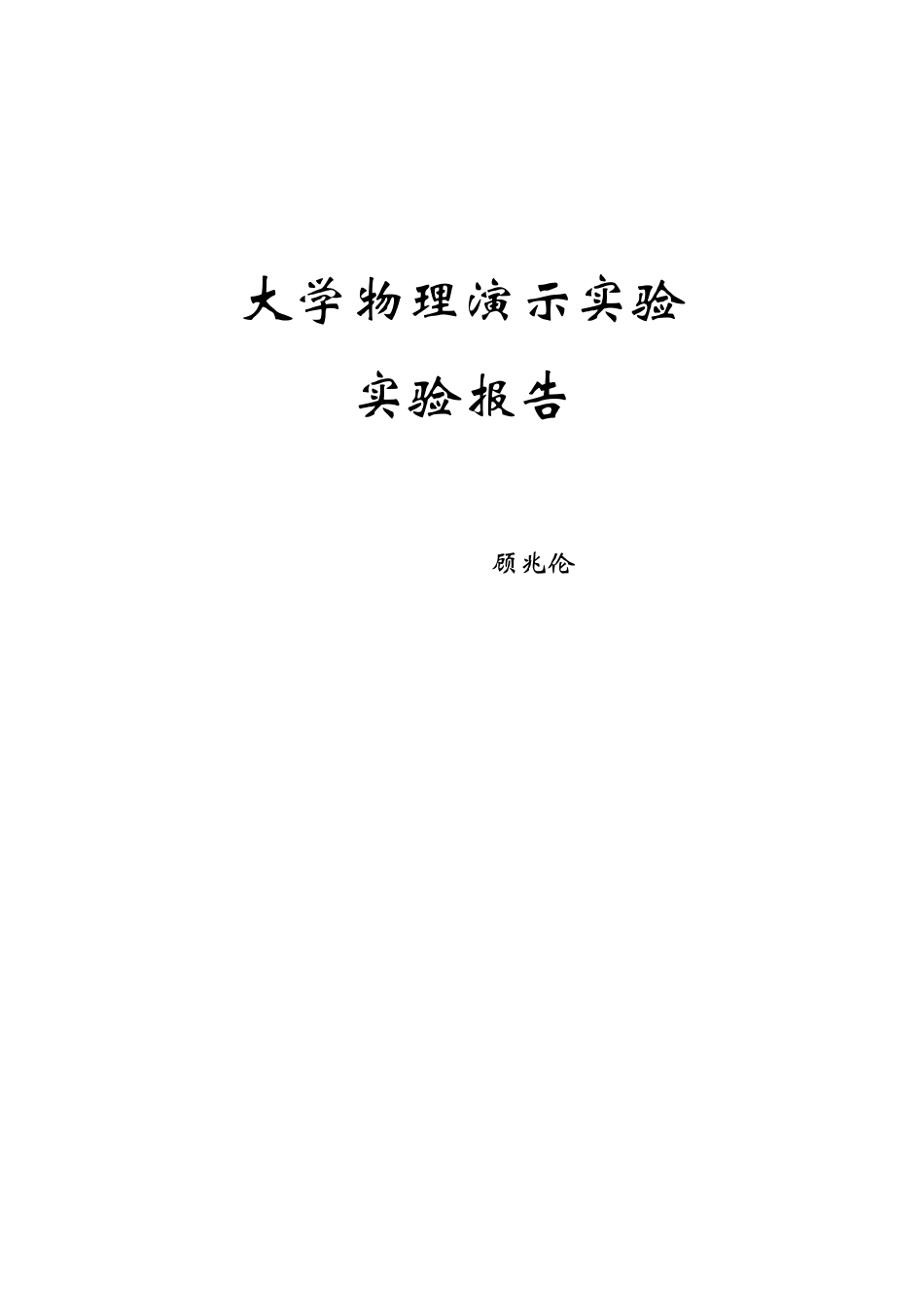

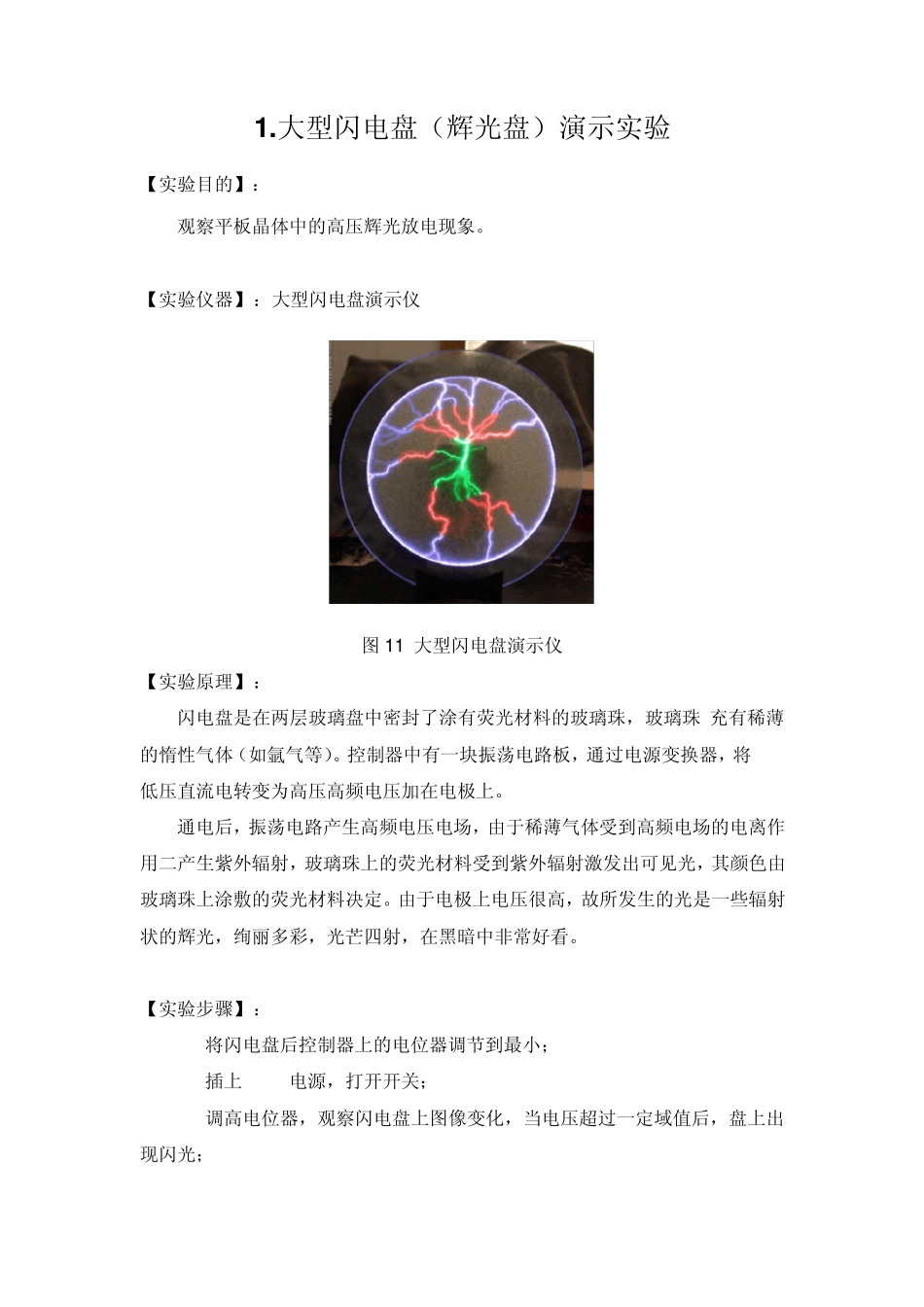

大学物理演示实验 实验报告 71110419 顾兆伦 2011.11 1 .大型闪电盘（辉光盘）演示实验 【实验目的】： 观察平板晶体中的高压辉光放电现象。 【实验仪器】：大型闪电盘演示仪 图 1 1 大型闪电盘演示仪 【实验原理】： 闪电盘是在两层玻璃盘中密封了涂有荧光材料的玻璃珠，玻璃珠 充有稀薄的惰性气体（如氩气等）。控制器中有一块振荡电路板，通过电源变换器，将 12V低压直流电转变为高压高频电压加在电极上。 通电后，振荡电路产生高频电压电场，由于稀薄气体受到高频电场的电离作用二产生紫外辐射，玻璃珠上的荧光材料受到紫外辐射激发出可见光，其颜色由玻璃珠上涂敷的荧光材料决定。由于电极上电压很高，故所发生的光是一些辐射状的辉光，绚丽多彩，光芒四射，在黑暗中非常好看。 【实验步骤】： 1. 将闪电盘后控制器上的电位器调节到最小； 2. 插上 220V电源，打开开关； 3. 调高电位器，观察闪电盘上图像变化，当电压超过一定域值后，盘上出现闪光； 4. 用手触摸玻璃表面，观察闪光随手指移动变化； 5. 缓慢调低电位器到闪光恰好消失，对闪电盘拍手或说话，观察辉光岁声音的变化。 【注意事项】： 1. 闪电盘为玻璃质地，注意轻拿轻放； 2. 移动闪电盘时请勿在控制器上用力，避免控制器与盘面连接断裂； 3. 闪电盘不可悬空吊挂。 【实验感想】：通过本实验我们看到了小时候只能在科幻电影中看到的场面，在了解了它的原理之后，我对物理产生了更加浓厚的兴趣，知道物理不仅能够做一些很高深的研究，还能将成果很好的应用到现实生活当中，物理真的很强大，也很奇妙。我们每个人都有责任学好物理来更好的服务大众。 2 .偏振光干涉演示实验 【实验目的】： 学习偏振光干涉原理。 【实验仪器】：偏振光干涉演示仪 图1 3 偏振光干涉演示仪 【实验原理】： 偏振光干涉演示仪内的图案分两种： （1）层数的薄膜叠制而成的蝴蝶、飞机、花朵等图案（中心厚，四边薄），薄膜内部的残余应力分布均匀。 （2）光弹性材料制成的三角板和曲线板，厚度相等，但内部存在着非均匀分布的残余应力。 白光光源发出的光透过第一个偏振片后变成线偏振光。 线偏振光通过这些模型后产生应力双折射，分成有一定相差且振动方向相互垂直的两束光。这两束光通过最外层的偏振片后成为相干光，发生偏振光干涉。 对于蝴蝶、飞机、花朵等模型，由于应力均匀，双折射产生的光程差由厚度决定，各种波长的光干涉后的强度均随厚...
