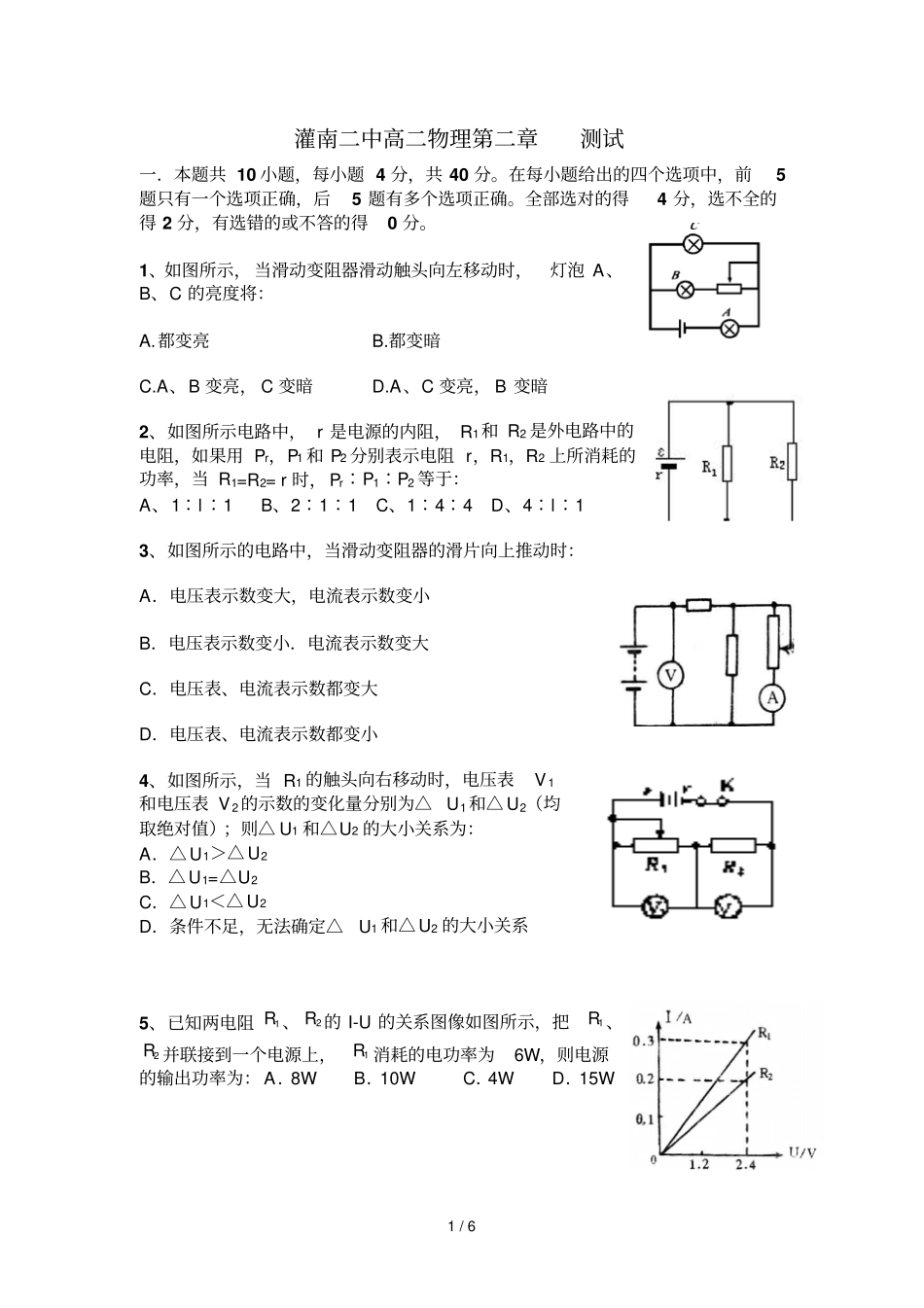

1 / 6 灌南二中高二物理第二章测试一．本题共 10 小题，每小题 4 分，共 40 分。在每小题给出的四个选项中，前5题只有一个选项正确，后5 题有多个选项正确。全部选对的得4 分，选不全的得 2 分，有选错的或不答的得0 分。1、如图所示， 当滑动变阻器滑动触头向左移动时，灯泡 A、B、C 的亮度将：A.都变亮B.都变暗C.A、B 变亮， C 变暗D.A、C 变亮， B 变暗2、如图所示电路中， r 是电源的内阻， R1和 R2 是外电路中的电阻，如果用 Pr，P1 和 P2 分别表示电阻 r，R1，R2 上所消耗的功率，当 R1=R2= r 时， Pr∶P1∶P2 等于：A、1∶l ∶1 B、2∶1∶1 C、1∶4∶4 D、4∶l∶1 3、如图所示的电路中，当滑动变阻器的滑片向上推动时：A．电压表示数变大，电流表示数变小B．电压表示数变小．电流表示数变大C．电压表、电流表示数都变大D．电压表、电流表示数都变小4、如图所示，当 R1 的触头向右移动时，电压表V 1 和电压表 V 2的示数的变化量分别为△U1和△ U2（均取绝对值）；则△ U1 和△U2 的大小关系为：A．△ U1＞△ U2 B．△ U1=△U2C．△ U1＜△ U2 D．条件不足，无法确定△U1 和△ U2 的大小关系5、已知两电阻1R 、2R 的 I-U 的关系图像如图所示，把1R 、2R 并联接到一个电源上，1R 消耗的电功率为6W，则电源的输出功率为： A．8W B．10W C．4W D．15W 2 / 6 6、如图所示是一个三输入端复合门电路，当C 端输入 1，输出端 Y 输出 1 时， A、B 端的输入分别可能是（）A、0、0 B、0、1 C、1、0 D、1、1 7、如图所示为用直流电动机提升重物的装置，重物的重量为 500N，电源电动势为 110V，不计电源内阻及各处摩擦，当电动机以0.90m/s 的恒定速度向上提升重物时，电路中的电流为5.0A，可以判断：A、电动机消耗的总功率为550W B、提升重物消耗的功率为450W C、电动机线圈的电阻为22ΩD、电动机线圈的电阻为4Ω8、下列关于欧姆表的说法中正确的是：A. 测量电阻前要把红、黑表笔相接，调整调零旋钮，使指针指在电阻刻度的零位上B. 测量电阻时，如果待测电阻不和电源断开，可能会烧坏表头C. 测量电阻时，表针偏转角度越大，说明被测电阻的阻值越大D. 换用另一量程时，需要重新调零9、有一横截面积为 S 的铜导线，流经其中的电流为I，设每单位体积的导线有n个自由电子，电子电量为e，此时电子的定向转动速度为υ ，在△ t 时间内，通过导体横截...
