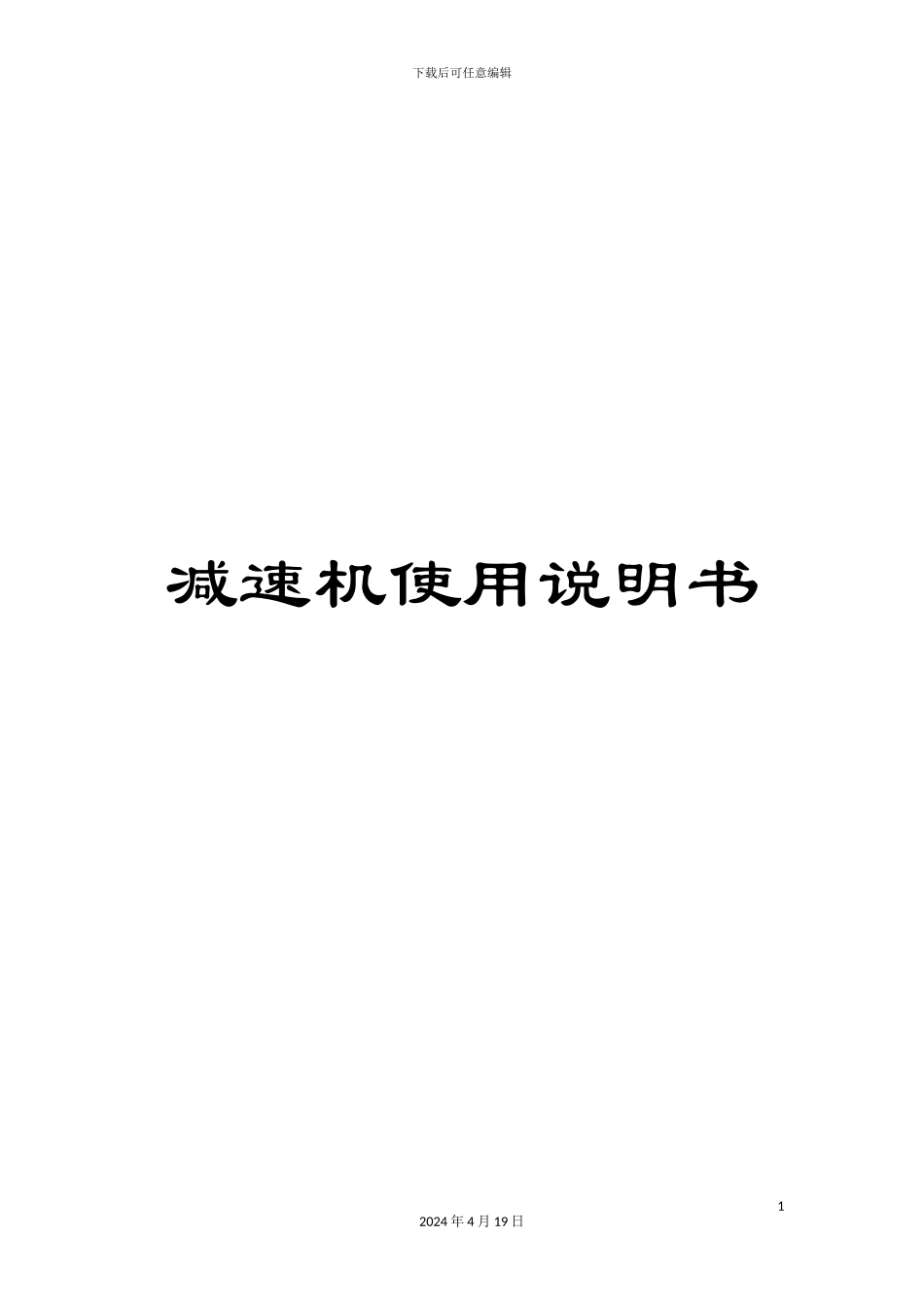

减速机使用说明书VIP专享

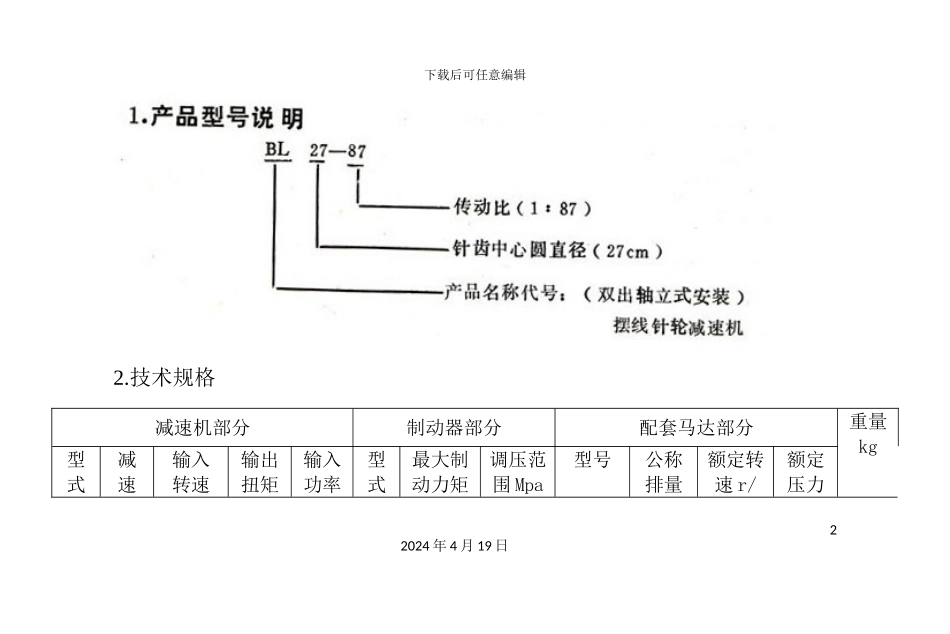

下载后可任意编辑减速机使用说明书12024 年 4 月 19 日下载后可任意编辑BL27——87 摆线针轮减速机是一种采纳摆线针齿啮合的减速传动机构，以液压马达作用力。该减速机主要用于 QY8 汽车起重机迴转机构，也可广泛用于冶金、矿山、石油、轻化、纺织、食品等机构设备上。12024 年 4 月 19 日下载后可任意编辑2.技术规格减速机部分制动器部分配套马达部分重量kg型式减速输入转速输出扭矩输入功率型式最大制动力矩调压范围 Mpa型号公称排量额定转速 r/额定压力22024 年 4 月 19 日下载后可任意编辑器r/minN.mKWN.mml/rminMpa摆线针轮1：87150015273蹄式 2.5~16XM-F40402500211523.产品特点 ① 传动比大。 ② 结构紧凑、体积小、重量轻。 ③ 工作表面相对滑动小，传动效率高。32024 年 4 月 19 日下载后可任意编辑 ④ 运转平稳、噪音小，具有较大的过载能力和较高的冲击性能。 ⑤ 使用寿命长。 ⑥ 带有液压制动机构，制动灵活、可靠。4.工作原理和结构图一为摆针线轮减速机的传动原理图，图二为该减速机的结构图。42024 年 4 月 19 日下载后可任意编辑传动装置由三部分组成，即输入部分，减速部分，输出部分。52024 年 4 月 19 日下载后可任意编辑62024 年 4 月 19 日下载后可任意编辑整个减速机由液压马达，制动器和减速器三大部分组成。（结构图未画出液压马达和制动器全部）。摆线针轮传动与渐开线一齿差行星传动原理相同，所不同的是行星轮（摆线轮）采纳摆线齿廓曲线，固定的内齿轮（针轮）采纳圆柱形针齿。72024 年 4 月 19 日下载后可任意编辑当输入轴（3）和偏心套（7）一起绕中心 Oz 作顺时针回转时，摆针轮（8）随转臂轴承（10）一起绕中心 Oz 公转，绕转臂中心 Ob 自转，即作复合转动，摆线轮就绕自己的中心 Ob 朝逆时针方向作减速回转，并经过平面曲柄机构把摆针轮减速的回转运动等速地传递给输出轴。设计轮的齿数为 Zz，摆线轮的齿数为 Z82024 年 4 月 19 日下载后可任意编辑则 Zz-Z=1 其减速比为（插入公式被锁定我这里没装 Office）由上式可知：当输入轴转 Z 转时，输出轴则反方向转一转或输入轴转一转时，输出轴转 1/Z 转，即摆线轮沿针齿轮滚过一齿。该机的制动部分采纳蹄式液压制动。压力油推动制动油缸活塞，经过连杆机构将制动力传递给制动蹄抱住与液压马达输出轴固定的制动轮92024 年 4 月 19 日下载后可任意编辑（2）达到制动效果。制动力...
