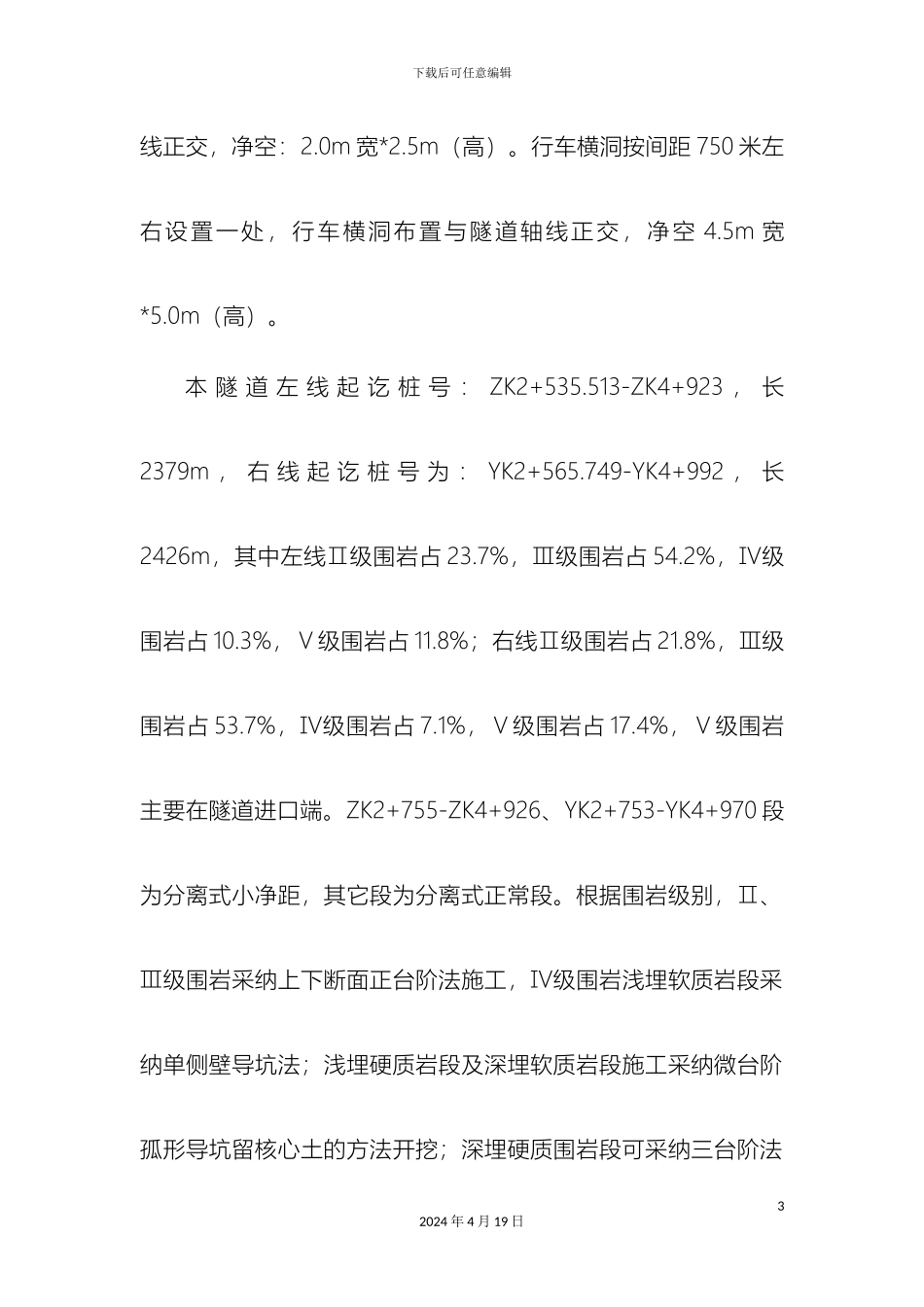

下载后可任意编辑凤凰山隧道总体技术交底12024 年 4 月 19 日下载后可任意编辑凤凰山隧道总体技术交底一、交底范围：适用于凤凰山隧道工程 TJ-03 合同段凤凰山隧道。二、交底内容：1、工程概况凤凰山隧道地貌属低山区，地形起伏大，起点处出露地层岩性较为简单，终点处略微复杂，隧道洞身段岩层产状稳，无大断层，钻探过程中亦未发现有毒有害气体，凤凰山隧道属南亚热带季风气候区，气候温暖湿润。台风季节常出现在每年的 5-9 月，工程施工过程及运营期间可能遭受台风暴雨的影响和破坏。根据隧道洞口的地质条件，本隧道进出口均采纳端墙式洞门，设置了 3 处行人横洞、2 处行车横洞，左右线各设两处紧急停车带。行人横洞间距 300-500 米设置一处，行人横洞布置与隧道轴22024 年 4 月 19 日下载后可任意编辑线正交，净空：2.0m 宽*2.5m（高）。行车横洞按间距 750 米左右设置一处，行车横洞布置与隧道轴线正交，净空 4.5m 宽*5.0m（高）。本 隧 道 左 线 起 讫 桩 号 ： ZK2+535.513-ZK4+923 ， 长2379m ， 右 线 起 讫 桩 号 为 ： YK2+565.749-YK4+992 ， 长2426m，其中左线Ⅱ级围岩占 23.7%，Ⅲ级围岩占 54.2%，Ⅳ级围岩占 10.3%，Ⅴ级围岩占 11.8%；右线Ⅱ级围岩占 21.8%，Ⅲ级围岩占 53.7%，Ⅳ级围岩占 7.1%，Ⅴ级围岩占 17.4%，Ⅴ级围岩主要在隧道进口端。ZK2+755-ZK4+926、YK2+753-YK4+970 段为分离式小净距，其它段为分离式正常段。根据围岩级别，Ⅱ、Ⅲ级围岩采纳上下断面正台阶法施工，Ⅳ级围岩浅埋软质岩段采纳单侧壁导坑法；浅埋硬质岩段及深埋软质岩段施工采纳微台阶孤形导坑留核心土的方法开挖；深埋硬质围岩段可采纳三台阶法32024 年 4 月 19 日下载后可任意编辑开挖，Ⅴ级围岩浅埋软质岩段采纳单（双）侧壁导坑法；深埋硬质岩段采纳留核心土的三台阶法开挖。本隧道衬砌结构根据施工方式和作用在支护上荷载的不同，分为明洞衬砌、暗洞复合衬砌。明洞结构采纳 70cm 厚 C30 钢筋混凝土结构。边坡防护采纳喷锚防护，洞顶采纳方格网植草防护。暗洞复合式衬砌根据新奥法原理进行设计，以锚杆、喷砼或钢筋网喷砼、钢拱架为初期支护，模筑砼或钢筋砼为二次支护，共同组永久性承载结构。本隧道共分为 8 种衬砌形式：小净距复合衬砌：XS-Va、XS-Vb、XS-IVd、XS-Ⅲb、XS-Ⅱ标准分离式复合衬砌：S-Va紧急停车带：SJ-Ⅲ、SJ-Ⅱ42024 年 4 月 19 日下载后可任意编辑 隧...
