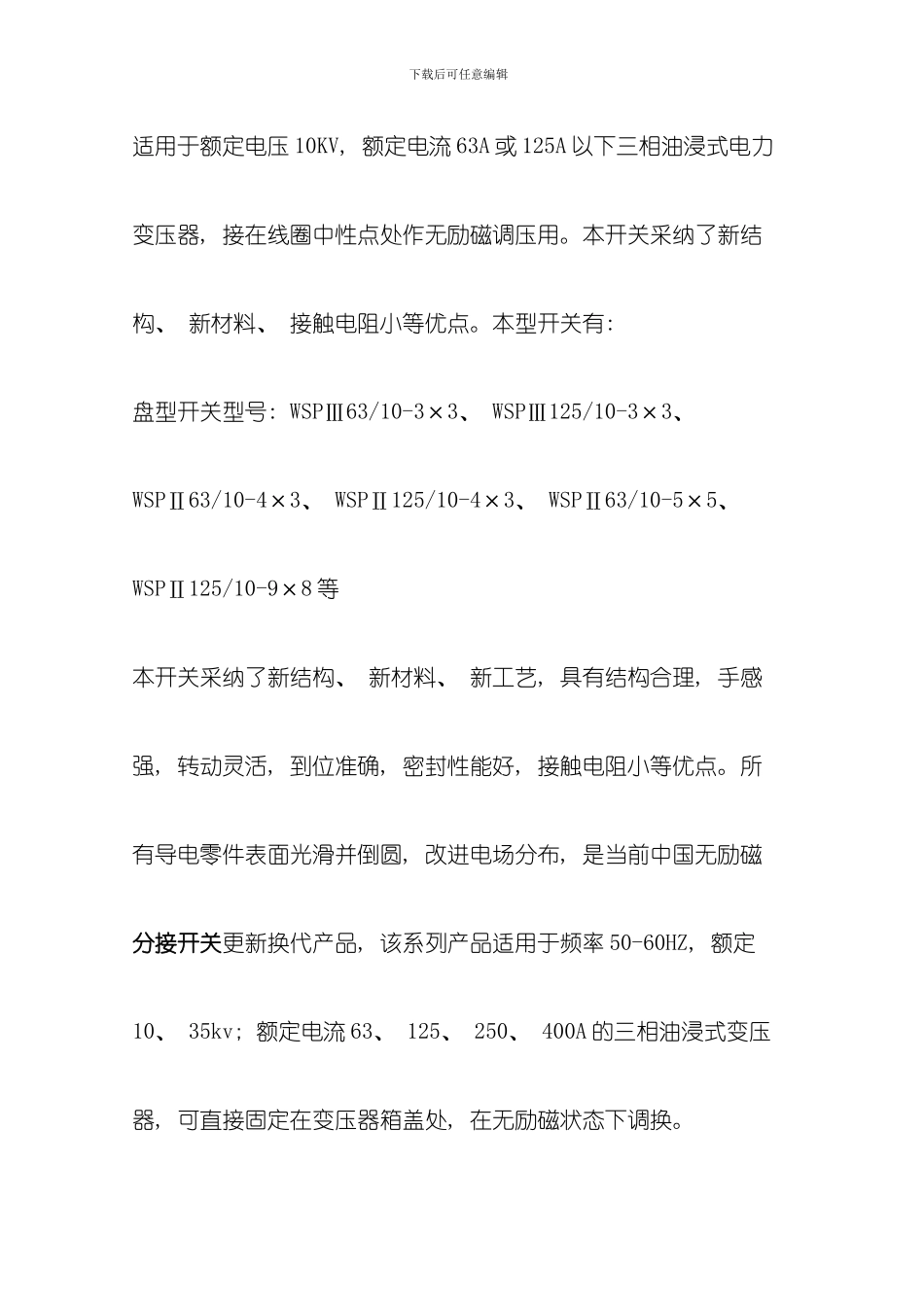

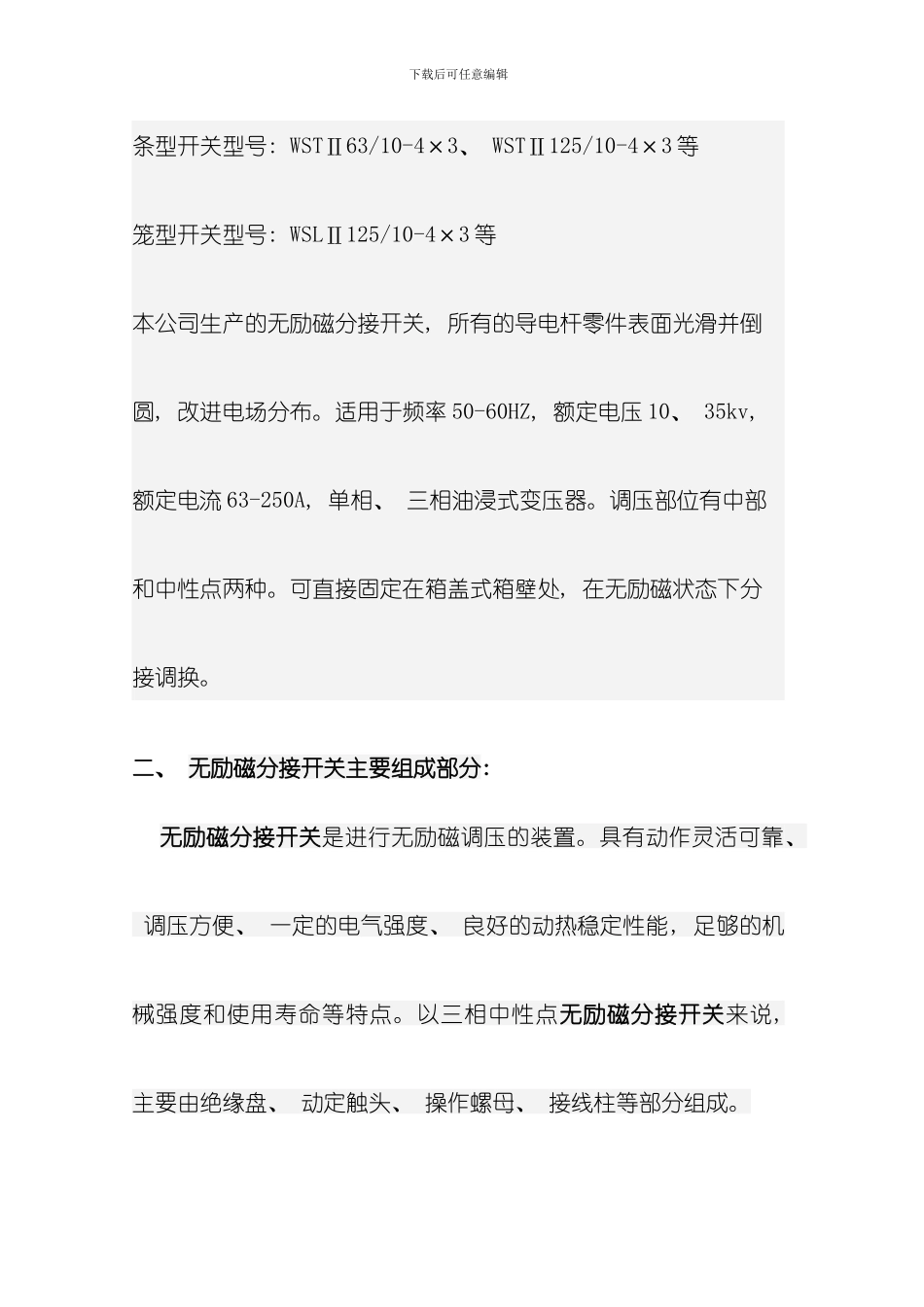

下载后可任意编辑产品说明书河北省武强县鑫源电器有限公司编制一、 产品及规格说明: WSP 型无励磁分接开关连接以及切换变压器导电杆分接抽头的装置,称为分接开关。分接开关的作用是在变压器停电的情况下,经过它来调节变压器的高压绕组的匝数在额定值的+5%～-5%的范围内变化,从而改变低压侧的电压,以充分适应用户对电压的需要。无励磁分接开关适用于三相油浸变压器, 在无励磁条件下, 经过改变变压器导电杆一次线圈匝数以达到调整二次电压的目的。分接开关在油介质中温度最低－25℃, 最高 100℃。WSP 型无励磁分接开关: 下载后可任意编辑适用于额定电压 10KV, 额定电流 63A 或 125A 以下三相油浸式电力变压器, 接在线圈中性点处作无励磁调压用。本开关采纳了新结构、 新材料、 接触电阻小等优点。本型开关有: 盘型开关型号: WSPⅢ63/10-3×3、 WSPⅢ125/10-3×3、 WSPⅡ63/10-4×3、 WSPⅡ125/10-4×3、 WSPⅡ63/10-5×5、 WSPⅡ125/10-9×8 等本开关采纳了新结构、 新材料、 新工艺, 具有结构合理, 手感强, 转动灵活, 到位准确, 密封性能好, 接触电阻小等优点。所有导电零件表面光滑并倒圆, 改进电场分布, 是当前中国无励磁分接开关更新换代产品, 该系列产品适用于频率 50-60HZ, 额定10、 35kv; 额定电流 63、 125、 250、 400A 的三相油浸式变压器, 可直接固定在变压器箱盖处, 在无励磁状态下调换。下载后可任意编辑条型开关型号: WSTⅡ63/10-4×3、 WSTⅡ125/10-4×3 等笼型开关型号: WSLⅡ125/10-4×3 等本公司生产的无励磁分接开关, 所有的导电杆零件表面光滑并倒圆, 改进电场分布。适用于频率 50-60HZ, 额定电压 10、 35kv, 额定电流 63-250A, 单相、 三相油浸式变压器。调压部位有中部和中性点两种。可直接固定在箱盖式箱壁处, 在无励磁状态下分接调换。二、 无励磁分接开关主要组成部分: 无励磁分接开关是进行无励磁调压的装置。具有动作灵活可靠、 调压方便、 一定的电气强度、 良好的动热稳定性能, 足够的机械强度和使用寿命等特点。以三相中性点无励磁分接开关来说, 主要由绝缘盘、 动定触头、 操作螺母、 接线柱等部分组成。下载后可任意编辑三、 分接开关如何调试: 该调到 9.5KV 为佳, 不需要供电局联系, 操作时特别要注意先把 10KV 高压跌落保险断开( 有油开关的话也要断开跌落保险开关, 切记! ) , 先停掉变压器所有负载, 断开跌落保险开关...
