化工装置总体试车方案配PPT样本

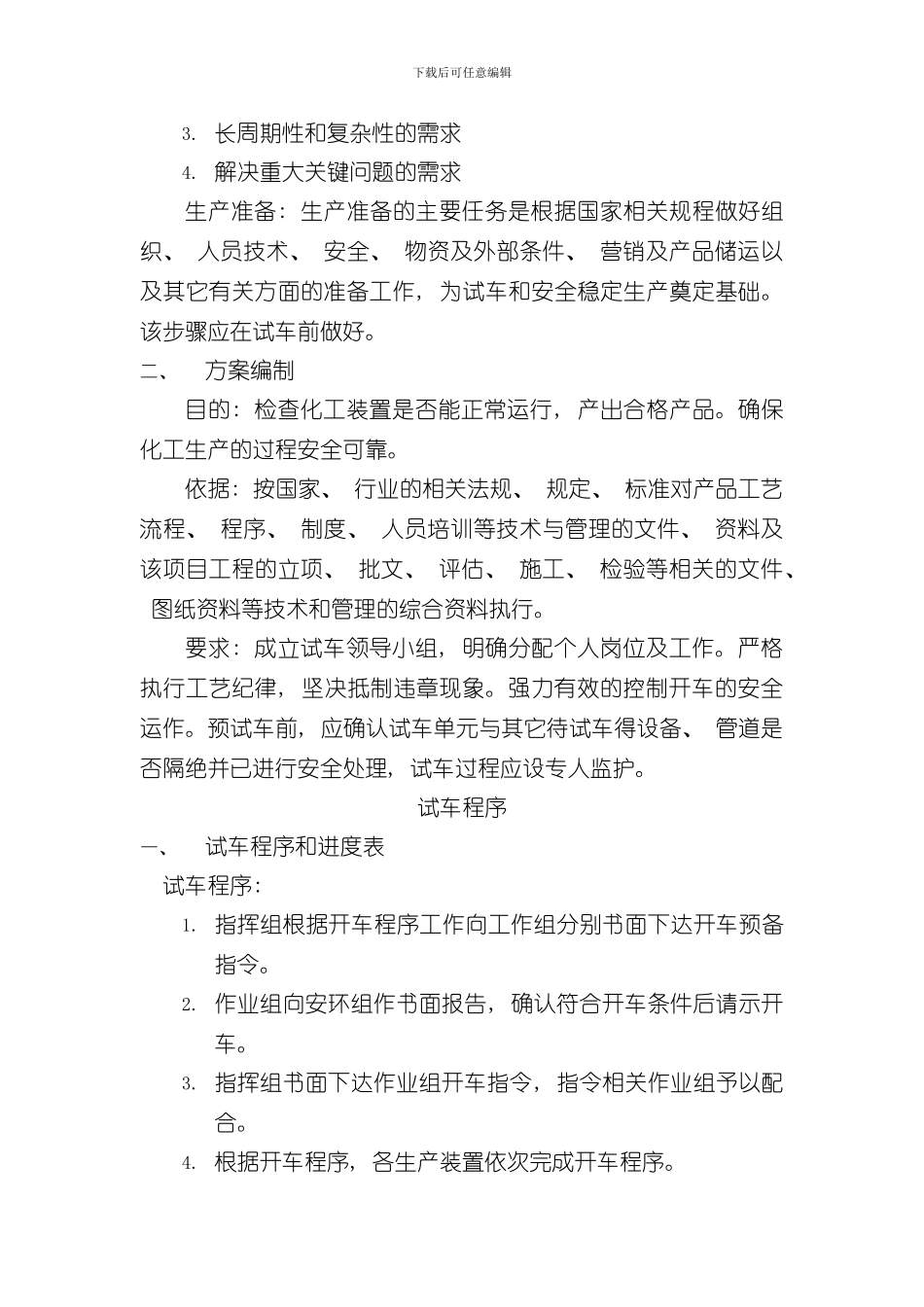

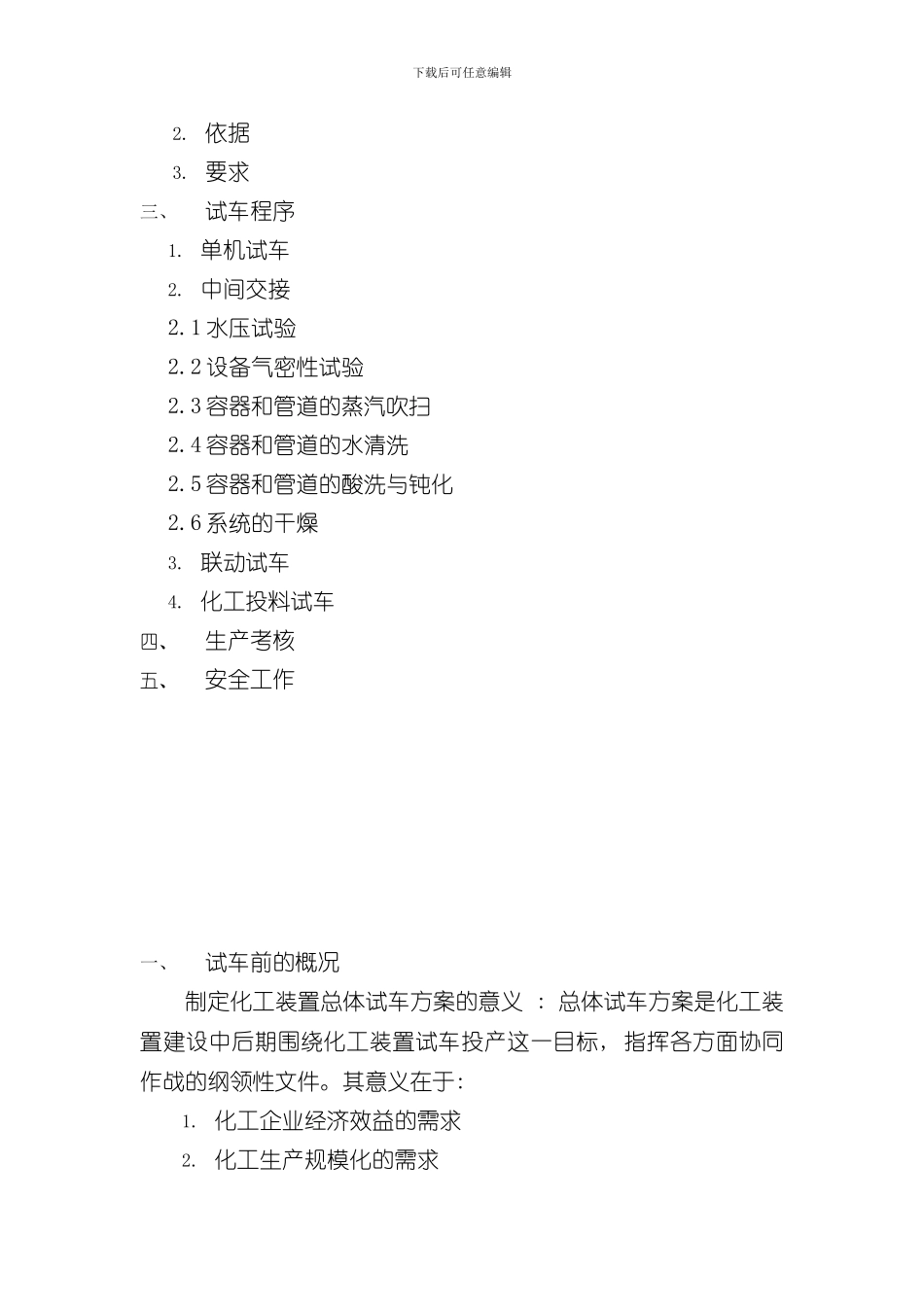

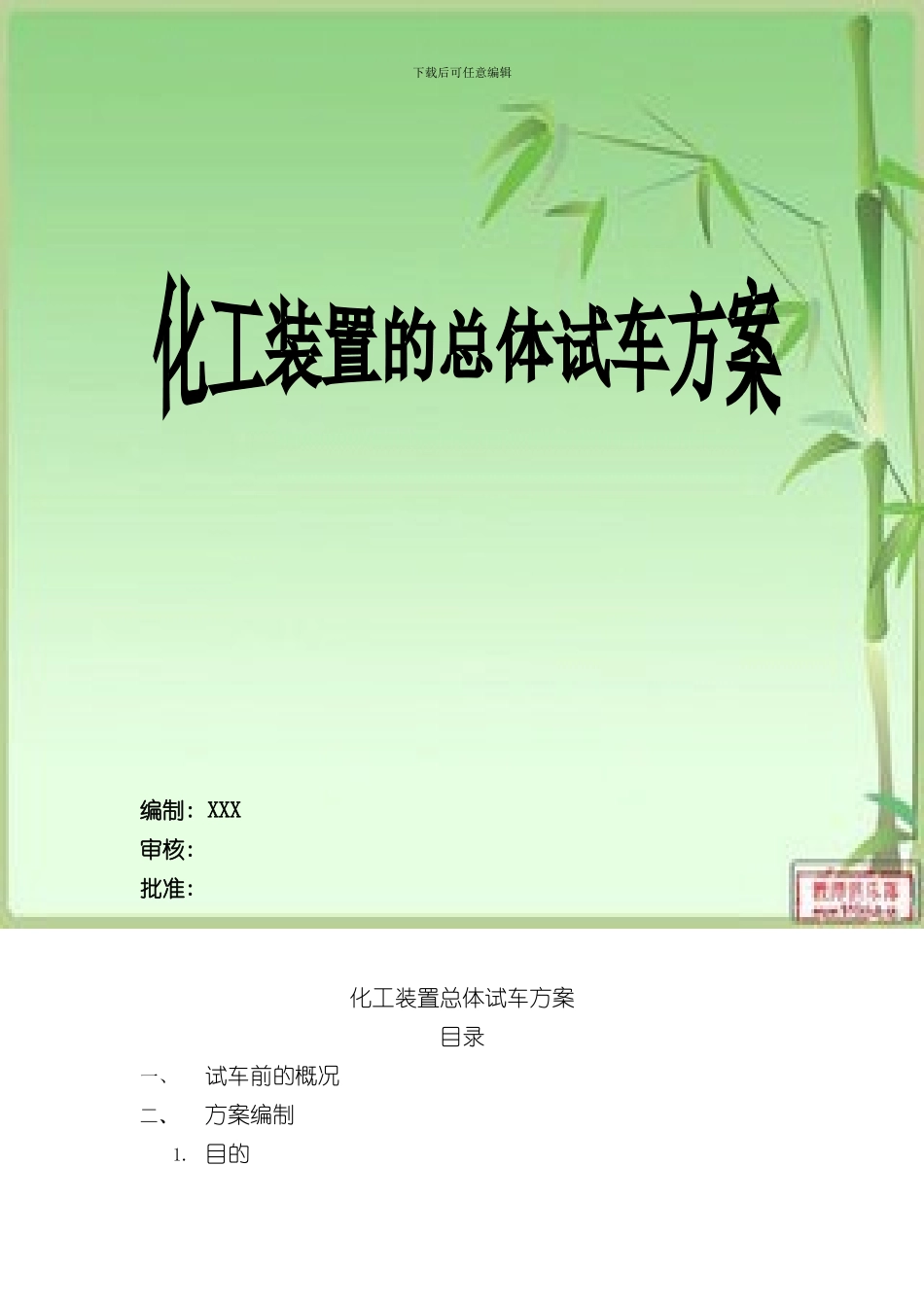

下载后可任意编辑编制: XXX审核: 批准: 化工装置总体试车方案目录一、试车前的概况二、方案编制1. 目的下载后可任意编辑2. 依据3. 要求三、试车程序1. 单机试车2. 中间交接2.1 水压试验2.2 设备气密性试验2.3 容器和管道的蒸汽吹扫2.4 容器和管道的水清洗2.5 容器和管道的酸洗与钝化2.6 系统的干燥3. 联动试车4. 化工投料试车四、生产考核五、安全工作一、试车前的概况制定化工装置总体试车方案的意义 : 总体试车方案是化工装置建设中后期围绕化工装置试车投产这一目标, 指挥各方面协同作战的纲领性文件。其意义在于: 1. 化工企业经济效益的需求 2. 化工生产规模化的需求下载后可任意编辑3. 长周期性和复杂性的需求4. 解决重大关键问题的需求生产准备: 生产准备的主要任务是根据国家相关规程做好组织、 人员技术、 安全、 物资及外部条件、 营销及产品储运以及其它有关方面的准备工作, 为试车和安全稳定生产奠定基础。该步骤应在试车前做好。二、方案编制目的: 检查化工装置是否能正常运行, 产出合格产品。确保化工生产的过程安全可靠。依据: 按国家、 行业的相关法规、 规定、 标准对产品工艺流程、 程序、 制度、 人员培训等技术与管理的文件、 资料及该项目工程的立项、 批文、 评估、 施工、 检验等相关的文件、 图纸资料等技术和管理的综合资料执行。要求: 成立试车领导小组, 明确分配个人岗位及工作。严格执行工艺纪律, 坚决抵制违章现象。强力有效的控制开车的安全运作。预试车前, 应确认试车单元与其它待试车得设备、 管道是否隔绝并已进行安全处理, 试车过程应设专人监护。试车程序一、试车程序和进度表试车程序: 1. 指挥组根据开车程序工作向工作组分别书面下达开车预备指令。2. 作业组向安环组作书面报告, 确认符合开车条件后请示开车。3. 指挥组书面下达作业组开车指令, 指令相关作业组予以配合。4. 根据开车程序, 各生产装置依次完成开车程序。下载后可任意编辑化工装置总体开车运行周期进度表: 装置名称工序名称试车运行周期12345678910111213单机试车水压试验气密性试验蒸汽吹扫水清洗酸洗与钝化干燥二、单机试车主要目的是对化工装置的所有动设备( 如机泵, 搅拌器等) 的机械性能进行初步检验。该阶段是从配电所第一次送电开始, 直到最后一台动设备试车完毕。包括供、 配电系统的投用和仪表组件的单校等。一般要求每台动设备连续正常运转 4～24 h, 经各方联...
