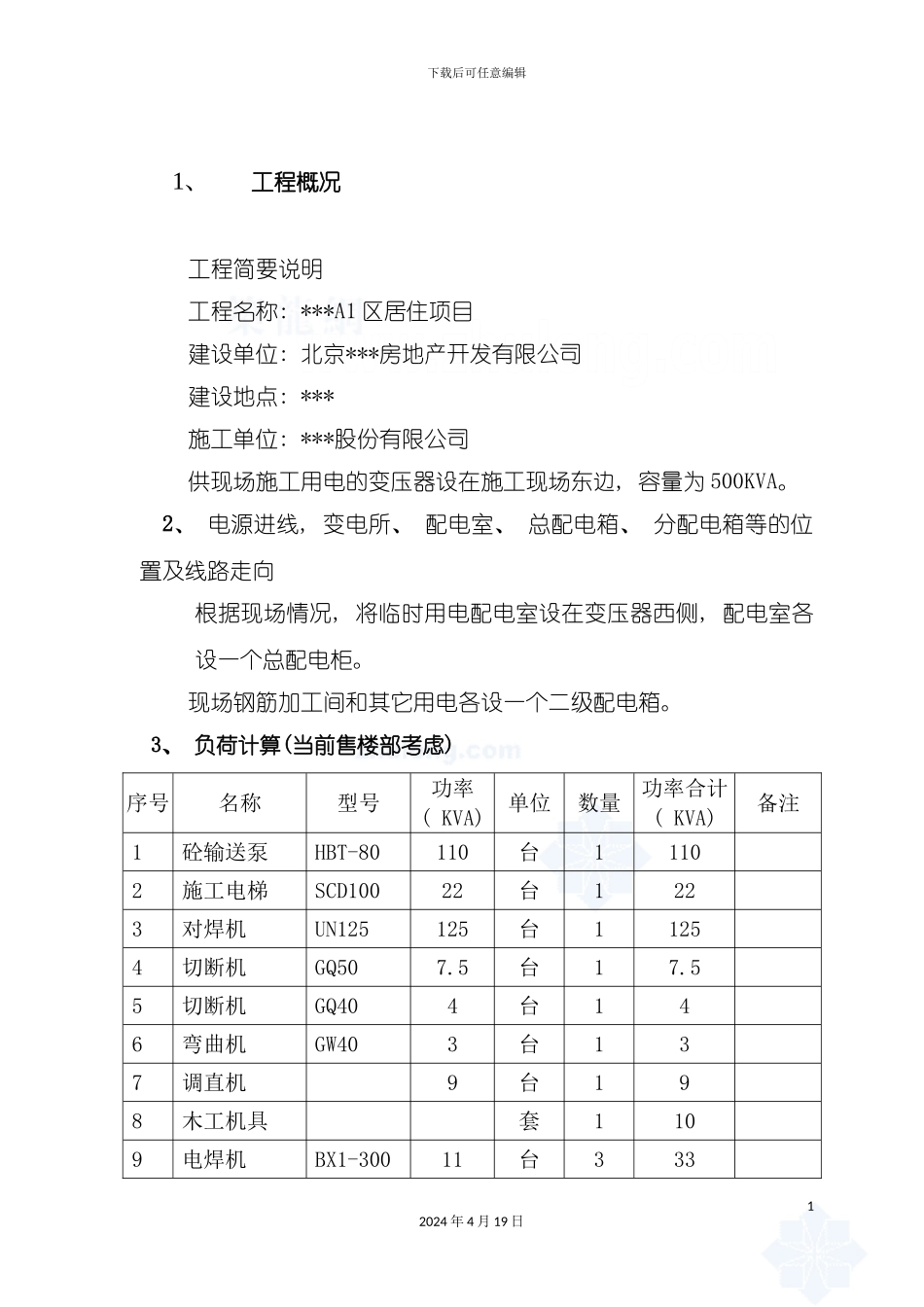

下载后可任意编辑北京住宅小区临时用电施工方案模板12024 年 4 月 19 日目 录1工程概况------------------------------------------------12电源进线, 变电所、 配电室、 总配电箱、 分配电箱等的位置及线路走向-------------------------------------------13负荷计算------------------------------------------------14压器容量、 导线截面和电器的类型、 规格的选择--------------25平面图、 立面图及接线系统图------------------------------46安全用电措施和电气防火措施------------------------------67现场临时用电管理制度---------------------------------- 8下载后可任意编辑1、工程概况工程简要说明工程名称: ***A1 区居住项目建设单位: 北京***房地产开发有限公司建设地点: ***施工单位: ***股份有限公司供现场施工用电的变压器设在施工现场东边, 容量为 500KVA。2、 电源进线, 变电所、 配电室、 总配电箱、 分配电箱等的位置及线路走向根据现场情况, 将临时用电配电室设在变压器西侧, 配电室各设一个总配电柜。现场钢筋加工间和其它用电各设一个二级配电箱。3、 负荷计算(当前售楼部考虑)序号名称型号功率( KVA) 单位数量功率合计( KVA) 备注1砼输送泵HBT-80110台11102施工电梯SCD10022台1223对焊机UN125125台11254切断机GQ507.5台17.55切断机GQ404台146弯曲机GW403台137调直机9台198木工机具套1109电焊机BX1-30011台33312024 年 4 月 19 日下载后可任意编辑10镝灯3.5盏2711蒸饭车24台12412热水器12台11213其它机具20141516共计375.5总的用电量计算如下: 待总工程情况再定4、 变压器容量、 导线截面和电器的类型、 规格的选择当前施工现场需要提供 300KVA 的变压器各一台。(以下数据按将来总施工考虑)4.1 办公室用电负荷统计: 每间办公室按 2KW 计算, 共 30KW。额定电流I=P×1000/( 3×220×0.7) =30×1000/(3×220×0.7)=61A。<0.7 为考虑三相不平衡因素>。YC: 3×25+2×16 橡套电缆额定载流量为 93A,选用此电缆较为合适。长度约 30 米。4.2 钢筋车间负荷统计: 序号名称型号功率( KVA) 单位数量功率合计( KVA) 备注1对焊机UN125125台11252切断机GQ507.5台2153弯曲机GW403台264调直机9台1922024 年 4 月 19 日下载后可任意编辑5其它机具106P=1.05-1.10(K1∑P1/COS∮+K2∑P2+K3∑P3+K4∑P4)P=1.10*{0.7*( 22.5+6+9) /0.65+0.6*125+0.8*10}=123KVA额定电...
