卷绕机操作规程样本

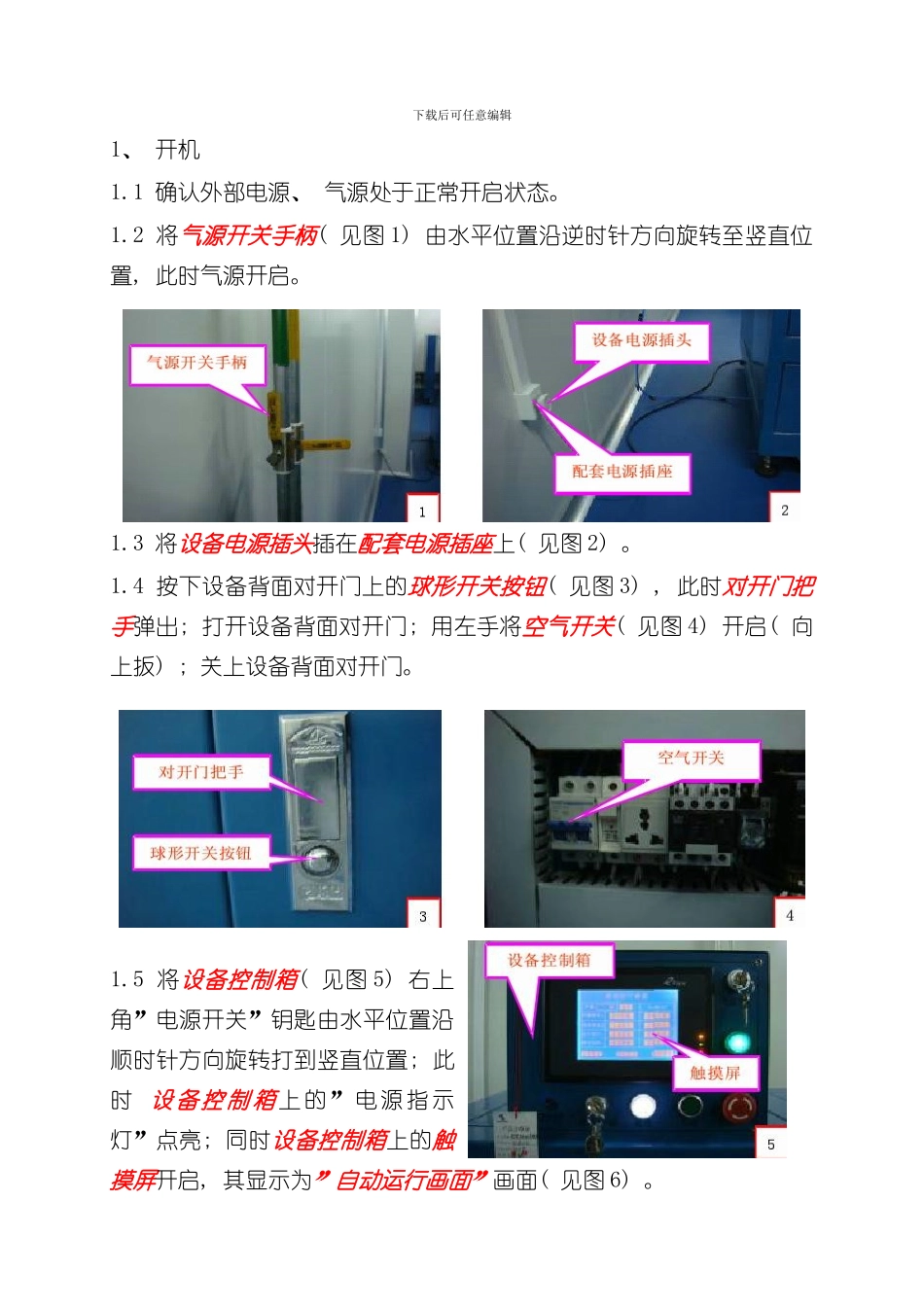

下载后可任意编辑1、 开机1.1 确认外部电源、 气源处于正常开启状态。1.2 将气源开关手柄( 见图 1) 由水平位置沿逆时针方向旋转至竖直位置, 此时气源开启。1.3 将设备电源插头插在配套电源插座上( 见图 2) 。1.4 按下设备背面对开门上的球形开关按钮( 见图 3) , 此时对开门把手弹出; 打开设备背面对开门; 用左手将空气开关( 见图 4) 开启( 向上扳) ; 关上设备背面对开门。1.5 将设备控制箱( 见图 5) 右上角”电源开关”钥匙由水平位置沿顺时针方向旋转打到竖直位置; 此时 设备控制箱上的”电源指示灯”点亮; 同时设备控制箱上的触摸屏开启, 其显示为”自动运行画面”画面( 见图 6) 。下载后可任意编辑2、 设置配方( 此步骤由工序主管操作) 2.1 在触摸屏上按下”参数画面”键, 进入”配方参数设定”画面( 见图 7) 。2.2 点击”添加配方”输入区, 输入区弹出对话框( 见图 7) ; 按下相应数字, 输入五位数字代码, 按下”ENT”键进行确认; 此时对话框消逝, ”添加配方”输入区显示已输入的五位数字代码。2.3 按下”速度参数”键, 进入”速度参数设定”画面( 见图 8) 。2.4 根据工艺参数表要求, 依次输入”原点脉冲”( A) 、 ”首卷速度”( B) 、 ”入片速度”( C) 、 ”卷绕速度”( D) 、 ”尾卷速度”( E) 、 ”胶带速度”( F) 、 ”反卷速度”( G) 等参数( 参数输入方法见 2.2 相关内容) 。( /、 200、 200、 200、 200、 300、 200) 2.5 按下”长度参数”键, 进入”长度参数设定”画面( 见图 9) 。下载后可任意编辑2.6 根据工艺参数表要求, 依次输入 ”首卷长度”( H) 、 ”上层长度”( I) 、 ”下层长度”( J) 、 ”卷绕长度”( K) 、 ”尾卷长度”( L) 、 ”胶带长度”( M) 、 ”粘胶长度”( N) 、 ”反转长度”( O) 等参数( 参数输入方法见 2.2 相关内容) 。( 2.00、 1.20、 2.00、 37.00、 3.00、 0.50、 0.20、 0.10) 2.7 按下”配方参数”键, 进入”配方参数设定”画面。2.8 按下”添加? ”键, 完成添加设置; 此时五位数字代码自动按顺序显示在屏幕上方 1-9 的配方表中, 同时”添加配方”输入区显示的五位数字代码消逝归零。2.9 ”删除配方”的操作方法参照”添加配方”操作方法中的步骤 2.2 和步骤 2.8 的相关内容; 此时五位数字代码自动从屏幕上方 1-9 的配方表中消逝。2.10 ...
