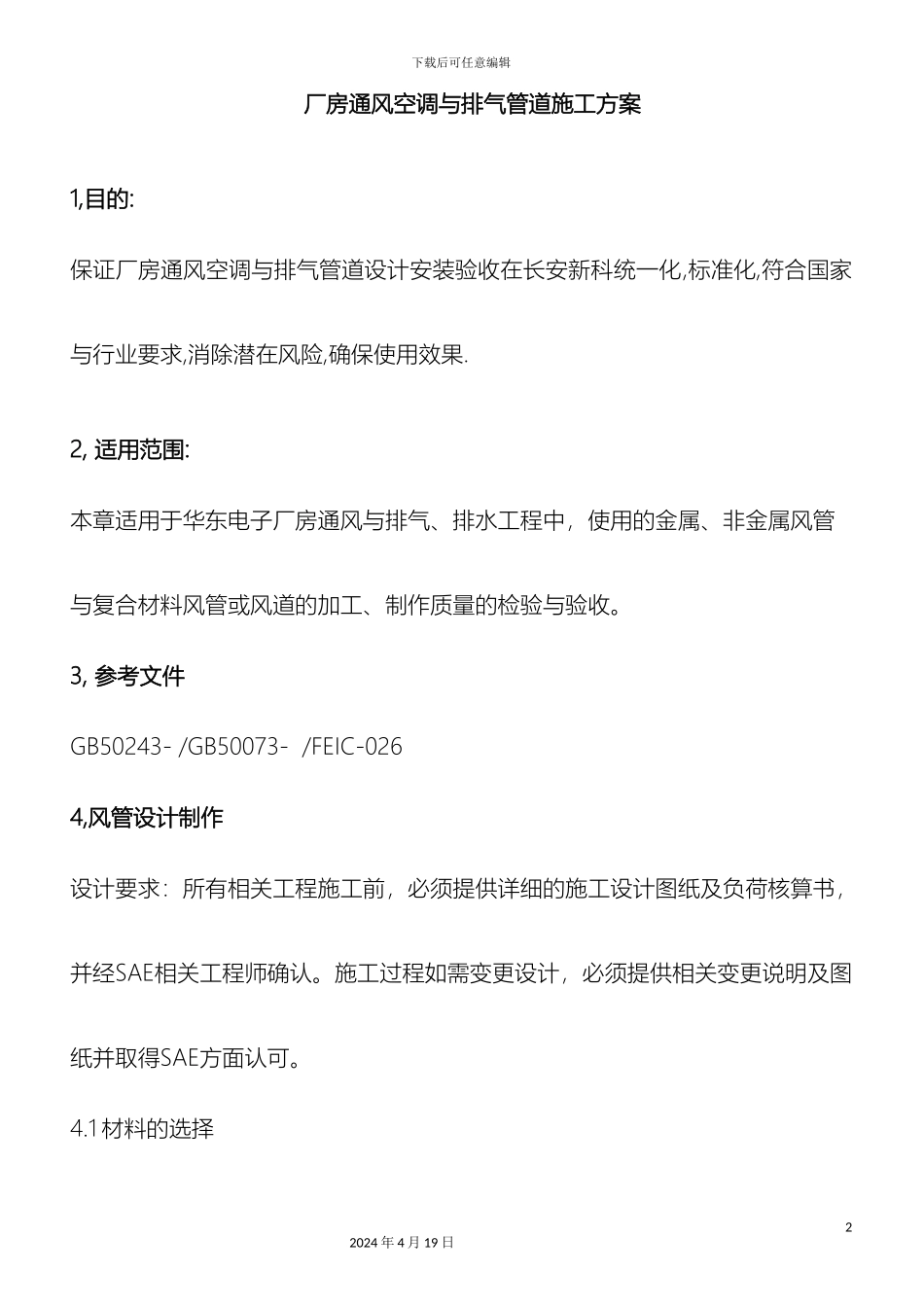

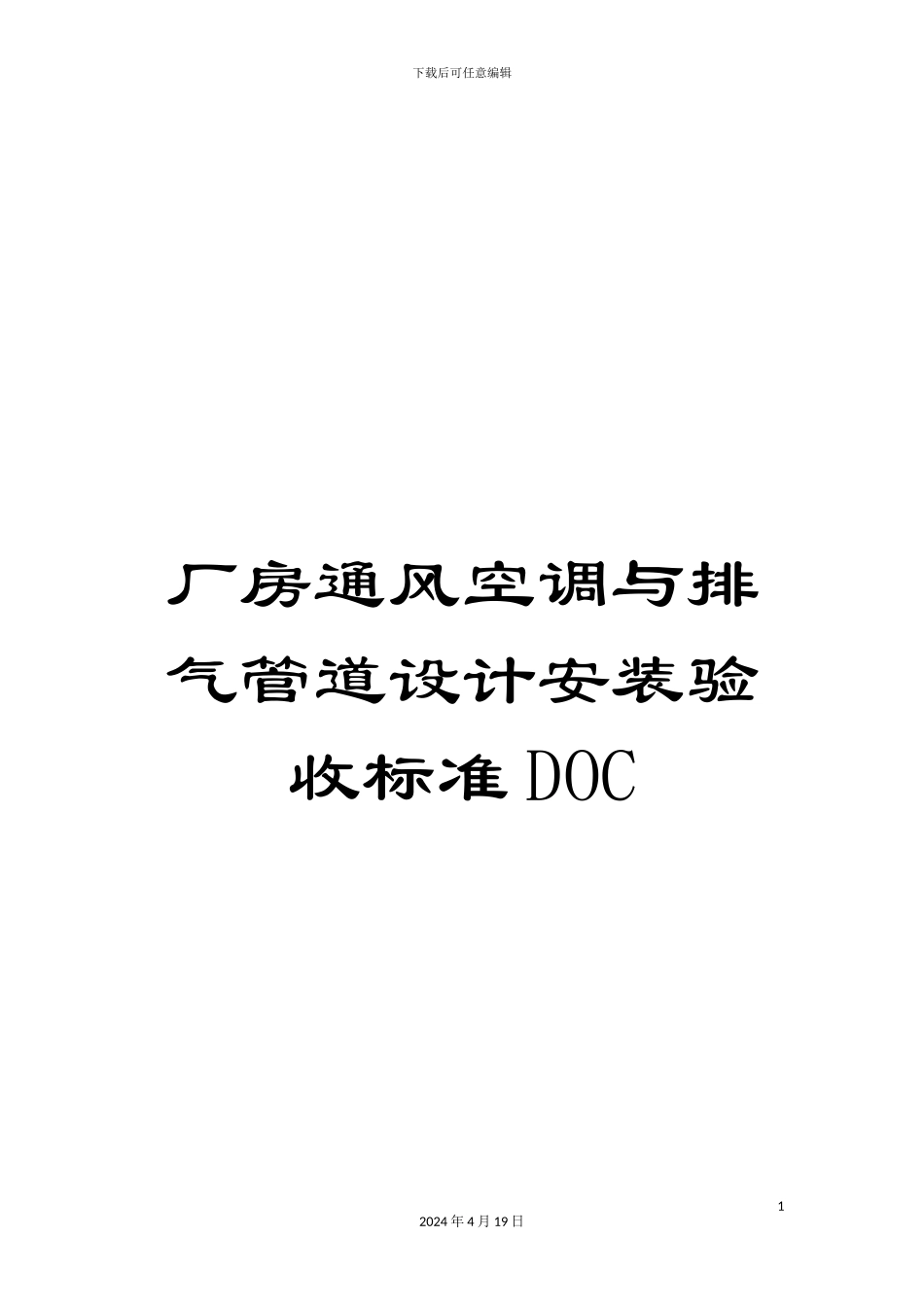

下载后可任意编辑厂房通风空调与排气管道设计安装验收标准 DOC12024 年 4 月 19 日下载后可任意编辑厂房通风空调与排气管道施工方案1,目的:保证厂房通风空调与排气管道设计安装验收在长安新科统一化,标准化,符合国家与行业要求,消除潜在风险,确保使用效果.2, 适用范围:本章适用于华东电子厂房通风与排气、排水工程中，使用的金属、非金属风管与复合材料风管或风道的加工、制作质量的检验与验收。3, 参考文件GB50243- /GB50073- /FEIC-0264,风管设计制作设计要求：所有相关工程施工前，必须提供详细的施工设计图纸及负荷核算书，并经SAE相关工程师确认。施工过程如需变更设计，必须提供相关变更说明及图纸并取得SAE方面认可。4.1 材料的选择22024 年 4 月 19 日下载后可任意编辑所有风管材料包括附件，进场时应提供相应的产品合格证书，经 SAE 确认审查后方可使用。使用场合：镀锌铁皮（白铁皮）：一般无特别要求场合的空调通风及除尘风管；双面蓝色烤漆铁皮：用于室外风管、水管保护层及设备防雨逢。不锈钢板：用于排放溶剂气体及其它非酸碱性弱腐蚀性气体等通风管道；室外空调管道优先采纳；调节风阀优先采纳不锈钢材料。PP/PVC 管材：用于排放酸碱强腐蚀性气体风管。4.2 风管的规格及材料厚度要求通风管道规格的验收，风管以外径或外边长为准，风道以内径或内边长为准。通风管道的规格宜根据下表4.1.4-1, 4.1.4-2的规定。圆形风管应优先采纳基本系列。非规则椭圆型风管参照矩型风管，并以长径平面边长及短径尺寸为准。32024 年 4 月 19 日下载后可任意编辑金属材料风管的厚度应不低于如下规定:直径 D 或大边长 b mm风管钢板厚度 mm圆形风管矩形风管 除尘风管中低压系统高压系统 ≤3200.50.50.751.5320
