双怠速尾气检测实验方案模板

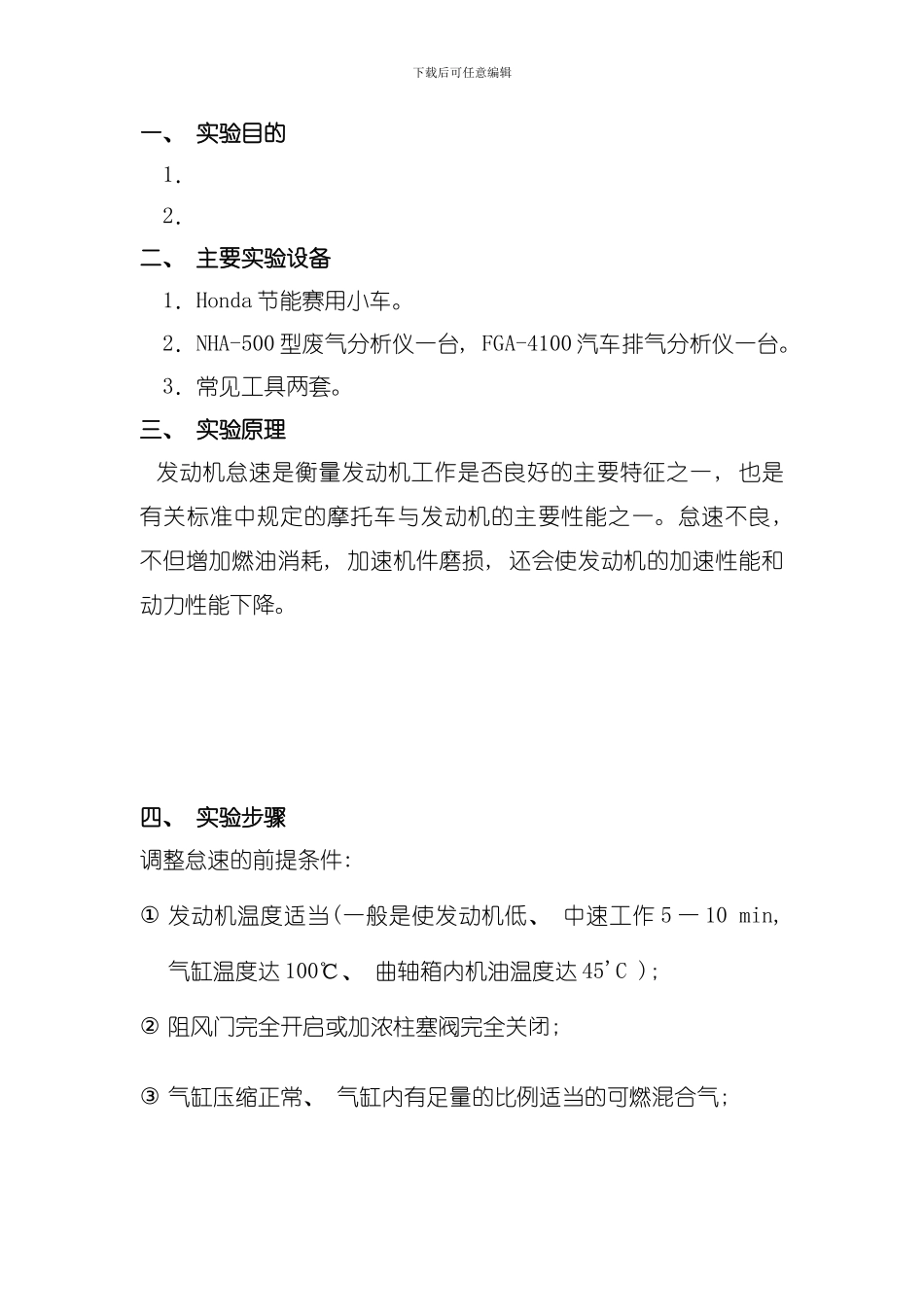

下载后可任意编辑一、 实验目的1．2．二、 主要实验设备1．Honda 节能赛用小车。2．NHA-500 型废气分析仪一台, FGA-4100 汽车排气分析仪一台。3．常见工具两套。三、 实验原理发动机怠速是衡量发动机工作是否良好的主要特征之一, 也是有关标准中规定的摩托车与发动机的主要性能之一。怠速不良, 不但增加燃油消耗, 加速机件磨损, 还会使发动机的加速性能和动力性能下降。四、 实验步骤调整怠速的前提条件:① 发动机温度适当(一般是使发动机低、 中速工作 5 一 10 min, 气缸温度达 100℃、 曲轴箱内机油温度达 45'C );② 阻风门完全开启或加浓柱塞阀完全关闭;③ 气缸压缩正常、 气缸内有足量的比例适当的可燃混合气;下载后可任意编辑④ 火花塞电极间隙正确、 电极间有足够强度与连续的高压电火花;⑤ 点火与配气正时, 气门间隙正确;润滑系统的润滑油量适当;⑥ 化油器内各油孔、 气孔、 通道畅通无阻, 化油器浮子室油面高度与主油针高度正确;⑦ 排气管畅通无堵塞。假如化油器的浮子室油面高度或化油器的主油针高度不当, 无论怎样旋转化油器的怠速空气(或混合比)调整螺钉, 发动机由怠速至低、 中、 高速的过渡性能和发动机各工况的动力性能也不会十分理想。因此, 在调整怠速前, 需保证化油器的浮子室油面高度与主油针高度符合车辆标准技术要求。双怠速测量步骤: 1.在发动机上安装转速计、 点火正时仪、 冷却水和润滑油侧温计等测试仪器。2.发动机由怠速工况加速至 0.7 额定转速, 维持 60s 后降至高怠速( 即 0.5 额定转速) 。3.发动机降至高怠速状态后, 将取样探头插入排气管中, 深度等于 400mm, 并固定于排气管上。4.发动机在高怠速状态维持 15s 后开始读数, 读取 30s 内的最高值和最低值。取平均值即为高怠速排放测量结果。5.发动机从高怠速状态降至怠速状态, 在怠速状态维持 15s 后开始读数, 读取 30s 内的最高值和最低值, 其平均值即为怠速排放测量结果。下载后可任意编辑6.测量工作结束后, 把取样探头从排气管里抽出来, 让它吸入新奇空气 5min, 待值数回到零后再关闭电源。 五、 使用注意事项1．对不分光红外线气体分析仪( 以下简称气体分析仪) 预热10min 以上。2．测量时发动机冷却水和润滑油温度应达到汽车使用说明书所规定的热状态。六、 实验数据、 现象记录七、 实验结果分析下载后可任意编辑下载后可任意编辑下载后可任意编辑下载后可任意编辑
