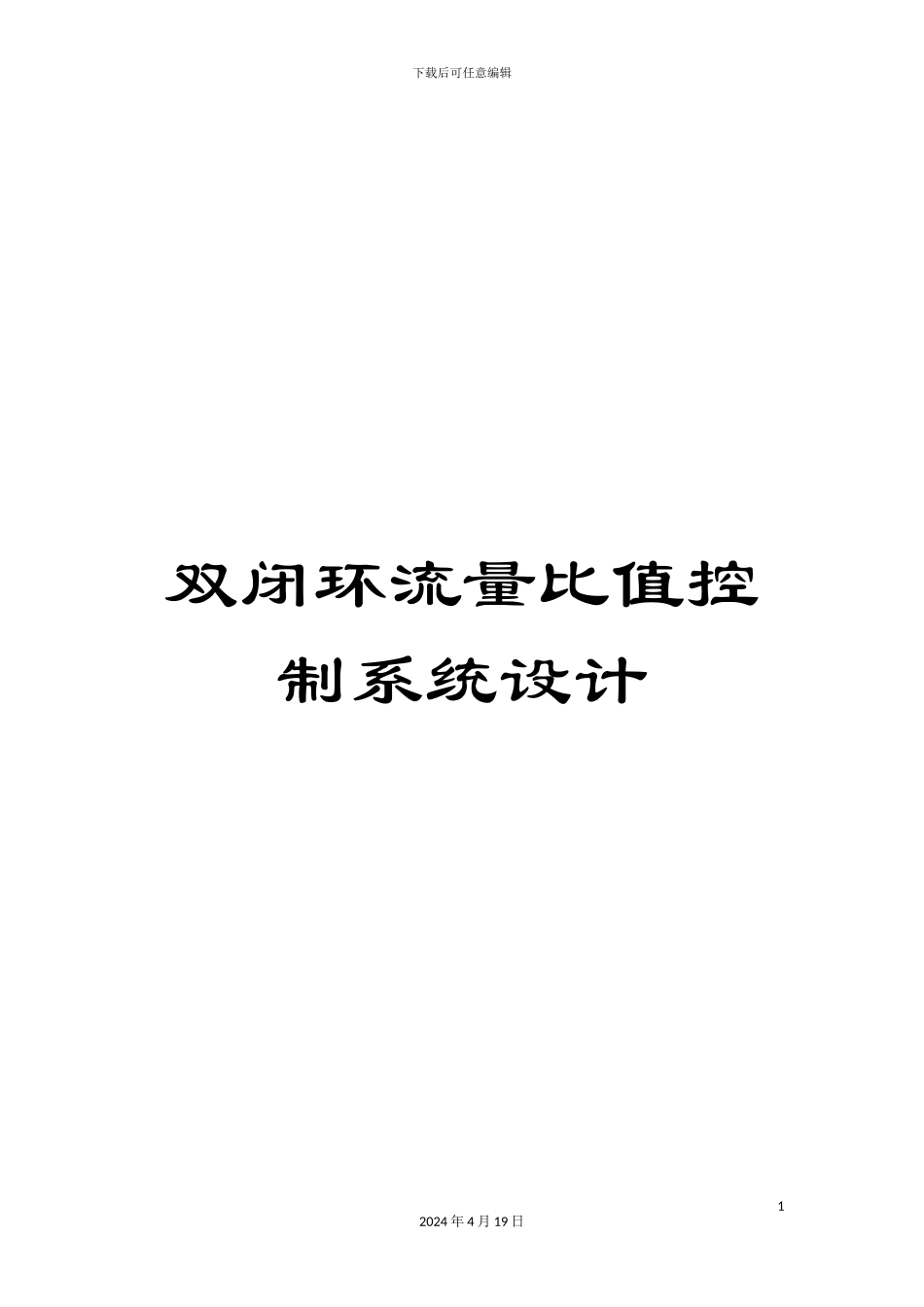

双闭环流量比值控制系统设计

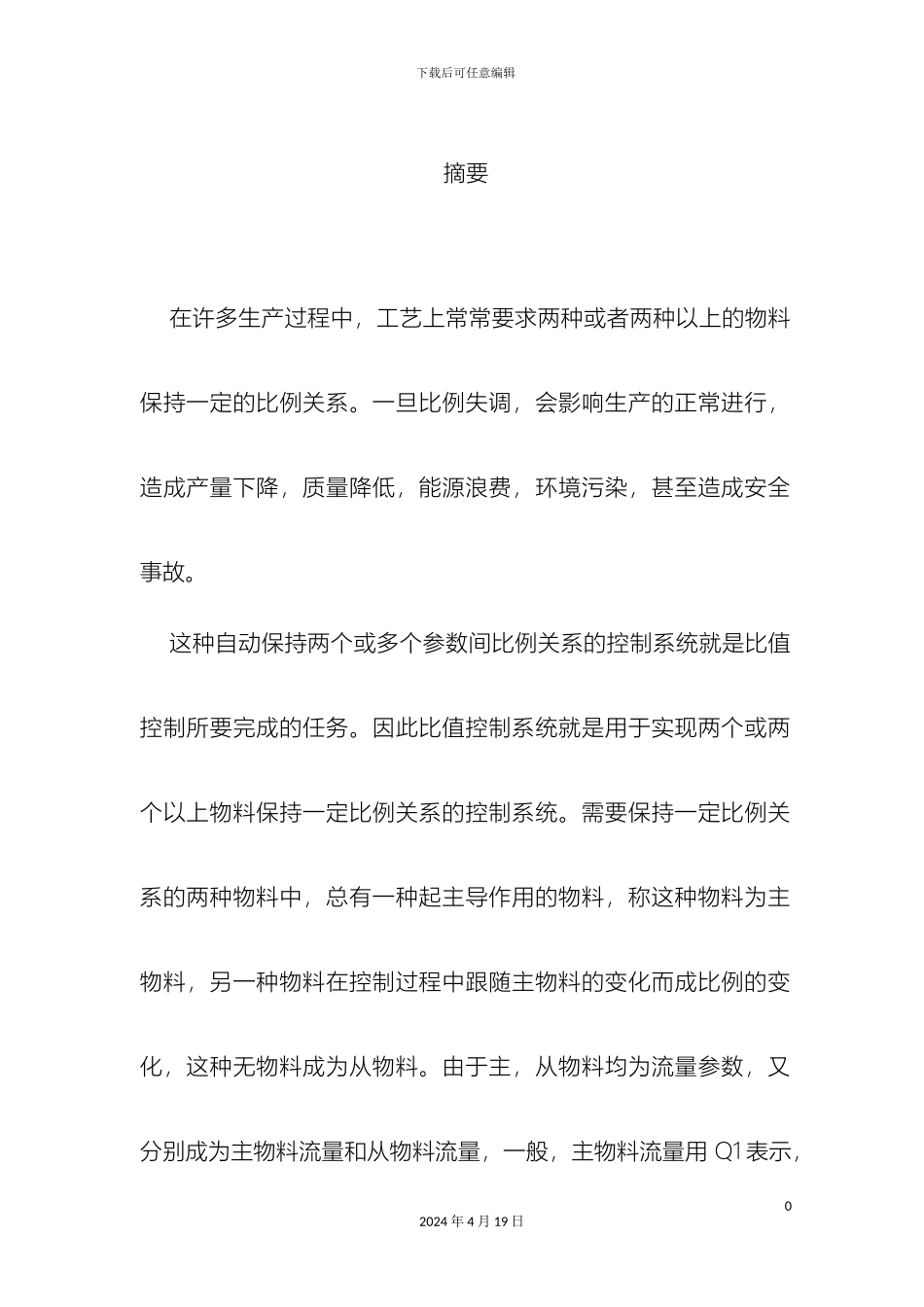

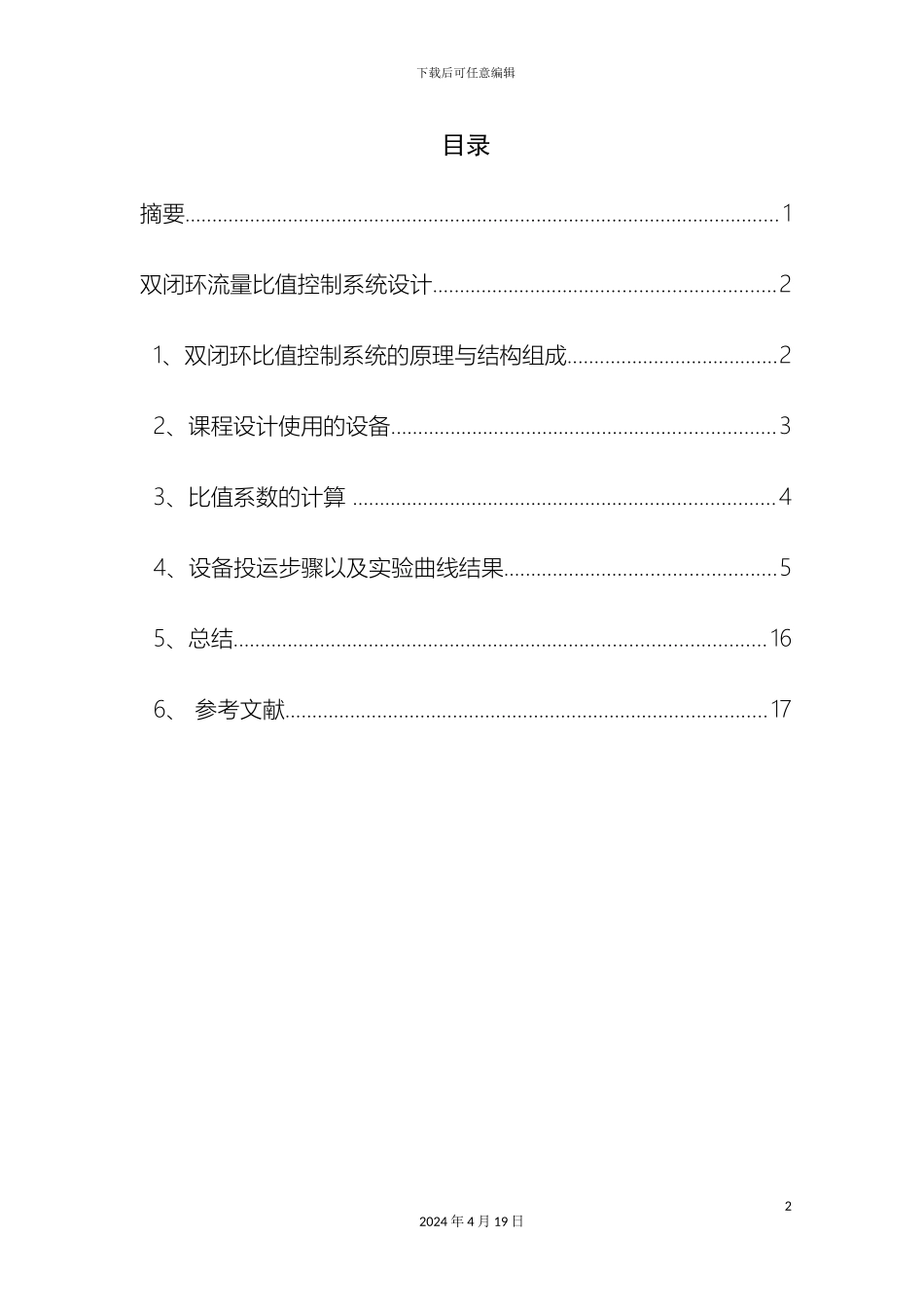

下载后可任意编辑双闭环流量比值控制系统设计12024 年 4 月 19 日下载后可任意编辑目录摘要.............................................................................................................. 1双闭环流量比值控制系统设计...............................................................2 1、双闭环比值控制系统的原理与结构组成.......................................2 2、课程设计使用的设备.......................................................................3 3、比值系数的计算 ..............................................................................4 4、设备投运步骤以及实验曲线结果..................................................5 5、总结..................................................................................................16 6、 参考文献.........................................................................................1722024 年 4 月 19 日下载后可任意编辑摘要 在许多生产过程中，工艺上常常要求两种或者两种以上的物料保持一定的比例关系。一旦比例失调，会影响生产的正常进行，造成产量下降，质量降低，能源浪费，环境污染，甚至造成安全事故。 这种自动保持两个或多个参数间比例关系的控制系统就是比值控制所要完成的任务。因此比值控制系统就是用于实现两个或两个以上物料保持一定比例关系的控制系统。需要保持一定比例关系的两种物料中，总有一种起主导作用的物料，称这种物料为主物料，另一种物料在控制过程中跟随主物料的变化而成比例的变化，这种无物料成为从物料。由于主，从物料均为流量参数，又分别成为主物料流量和从物料流量，一般，主物料流量用 Q1 表示，02024 年 4 月 19 日下载后可任意编辑从物料流量用 Q2 表示，工艺上要求两物料的比值为 K，即K=Q2/Q1.在比值控制精度要求较高而主物料 Q1 又允许控制的场合，很自然就想到对主物料也进行定值控制，这就形成了双闭环比值系统。在双闭环比值系统中，当主物料 Q1 受到干扰发生波动时，主物料回路对其进行定值控制，使从物料始终稳定在设定值附近，因此主物料回路是一个定值控制系统，而从物料回路是一个随动控制系统，主物料发生变化时，经过比值器的输出，使从物料回路控制器的设定值也发生变化，从而使从物料随着主物料的变化而成比例的变化。...
