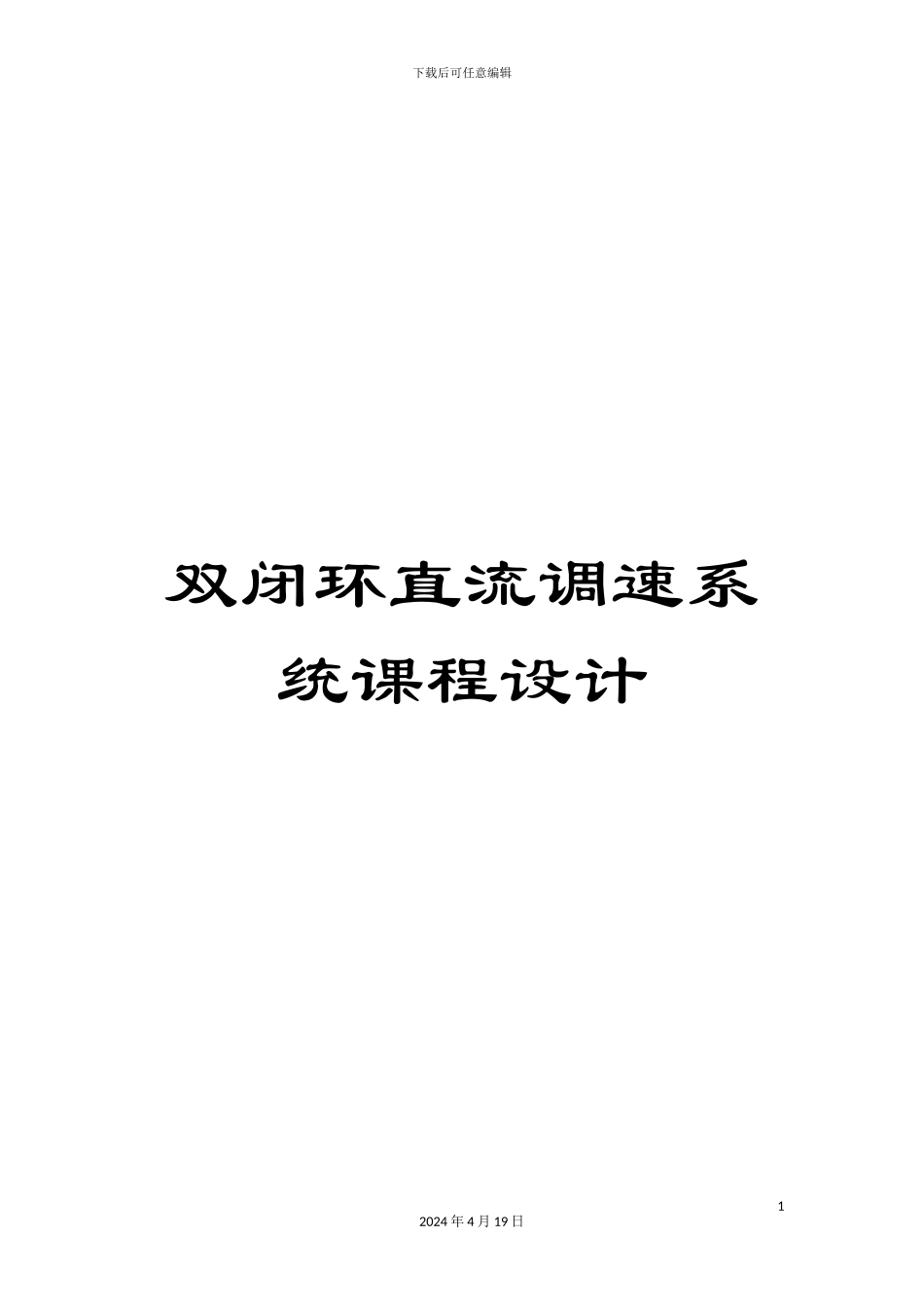

双闭环直流调速系统课程设计

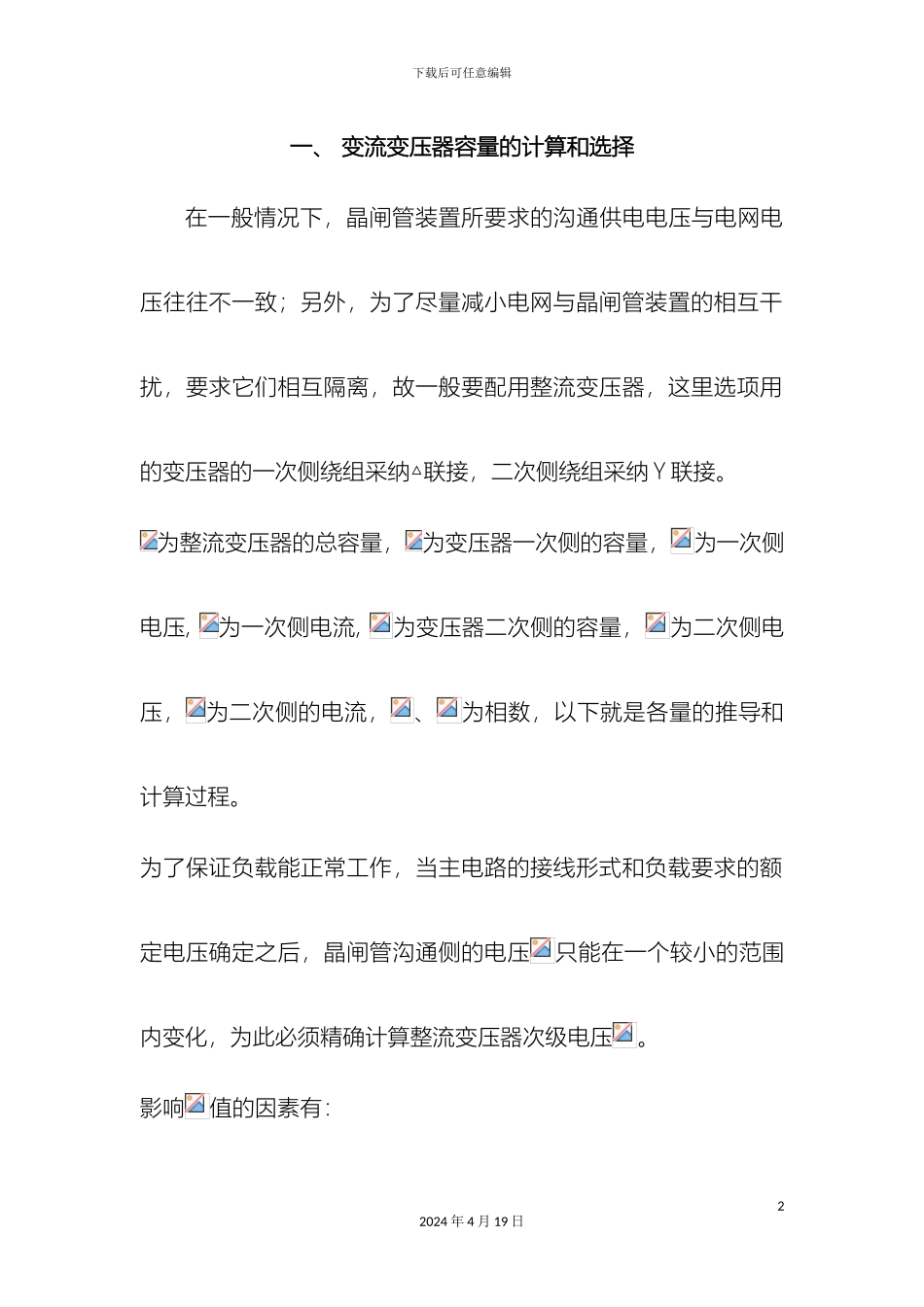

下载后可任意编辑双闭环直流调速系统课程设计12024 年 4 月 19 日下载后可任意编辑一、 变流变压器容量的计算和选择在一般情况下，晶闸管装置所要求的沟通供电电压与电网电压往往不一致；另外，为了尽量减小电网与晶闸管装置的相互干扰，要求它们相互隔离，故一般要配用整流变压器，这里选项用的变压器的一次侧绕组采纳△联接，二次侧绕组采纳 Y 联接。为整流变压器的总容量， 为变压器一次侧的容量，为一次侧电压, 为一次侧电流, 为变压器二次侧的容量，为二次侧电压，为二次侧的电流，、为相数，以下就是各量的推导和计算过程。为了保证负载能正常工作，当主电路的接线形式和负载要求的额定电压确定之后，晶闸管沟通侧的电压只能在一个较小的范围内变化，为此必须精确计算整流变压器次级电压。影响值的因素有：22024 年 4 月 19 日下载后可任意编辑(1)值的大小首先要保证满足负载所需求的最大电流值的。(2)晶闸管并非是理想的可控开关元件，导通时有一定的管压降，用表示。(3)变压器漏抗的存在会产生换相压降。(4)平波电抗器有一定的直流电阻，当电流流经该电阻时就要产生一定的电压降。(5)电枢电阻的压降。综合以上因素得到的精确表示式为：式中 32024 年 4 月 19 日下载后可任意编辑 变流变压器的计算系数整流电路单相双半波单相半控桥 单相全控桥三相半波三相半控桥三相全控桥带平衡电抗器的双反星形0.90.90.91.172.342.341.17C0.7070.7070.7070.8660.50.50.50.707110.5780.8160.8160.289 综上：选择变压器二次侧输出电压为：360VSCB10－140KVA／380V／360VS 的意思表示此变压器为三相变压器，假如Ｓ换成Ｄ则表示此变压器为单相。C 的意思表示此变压器的绕组为树脂浇注成形固体。42024 年 4 月 19 日下载后可任意编辑B 的意思是箔式绕组，假如是Ｒ则表示为缠绕式绕组，假如是Ｌ则表示为铝绕组，假如是Ｚ则表示为有载调压（铜不标）。10 的意示是设计序号，也叫技术序号。140KVA 则表示此台变压器的额定容量（140 千伏安）。380V 的意思是一次额定电压，360V 意思是二次额定电压。二、整流元件晶闸管的选型正确选择晶闸管能够使晶闸管装置在保证可靠运行的前提下降低成本。选择晶闸管元件主要是选择它的额定电压 和额定电流首先确定晶闸管额定电压，晶闸管额定电压必须大于元件在电路中实际承受的最大电压，考虑到电网电压的波动和操作过电压等因素，还要放宽 2～3 倍的安全系数，则计算公式：52024...
