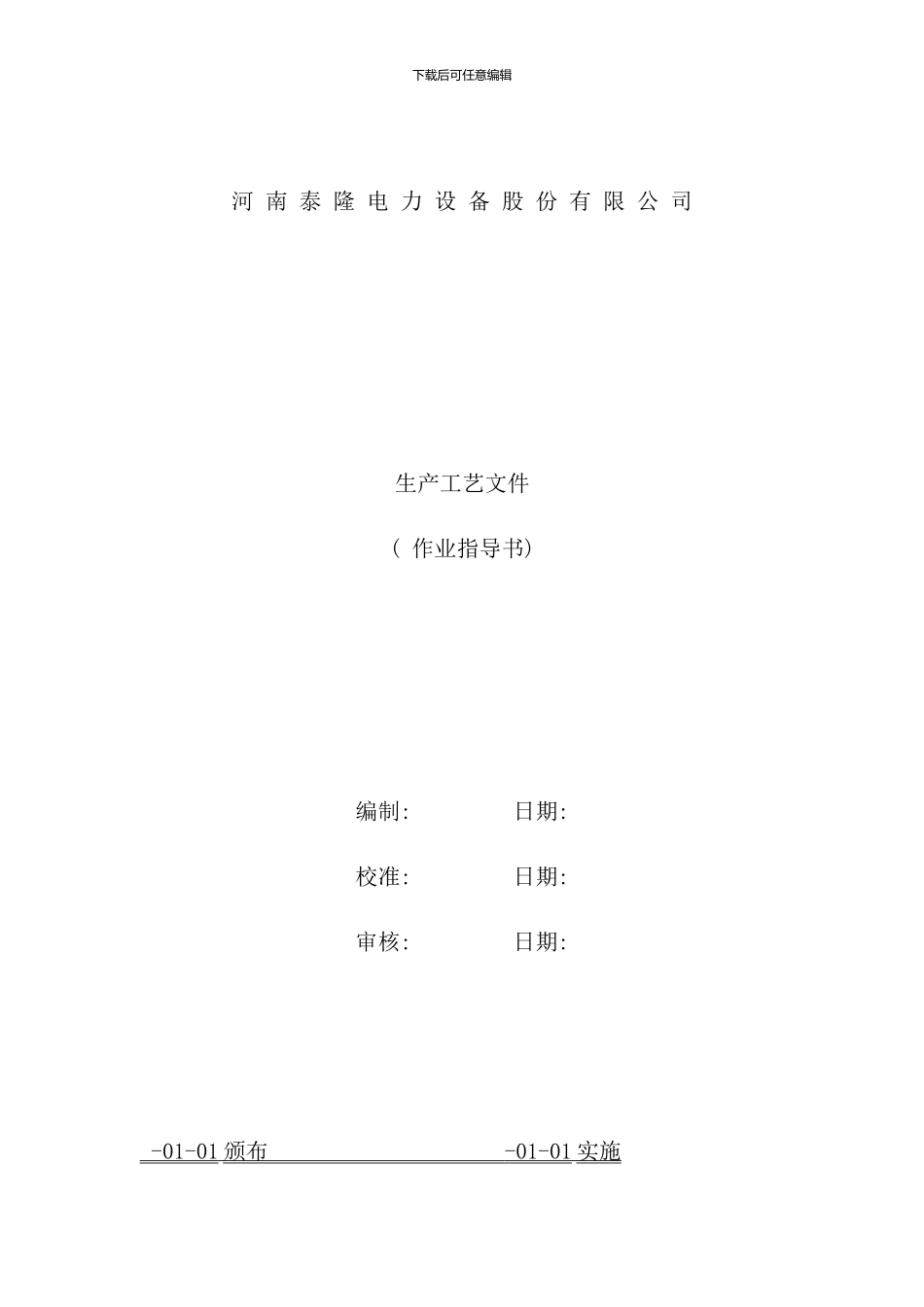

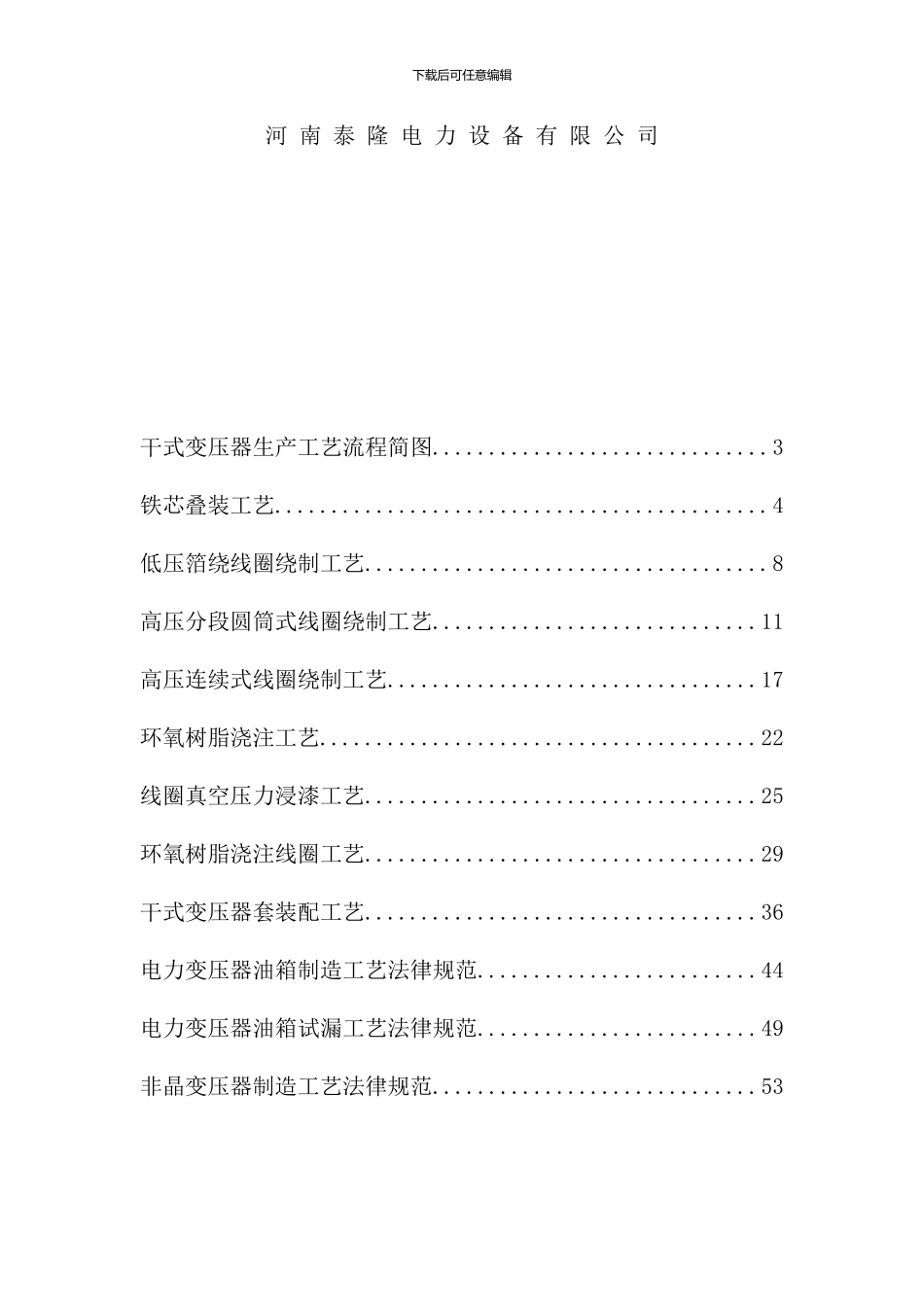

下载后可任意编辑河 南 泰 隆 电 力 设 备 股 份 有 限 公 司生产工艺文件( 作业指导书) 编制: 日期: 校准: 日期: 审核: 日期: -01-01 颁布 -01-01 实施 下载后可任意编辑河 南 泰 隆 电 力 设 备 有 限 公 司干式变压器生产工艺流程简图..............................3铁芯叠装工艺............................................4低压箔绕线圈绕制工艺....................................8高压分段圆筒式线圈绕制工艺.............................11高压连续式线圈绕制工艺.................................17环氧树脂浇注工艺.......................................22线圈真空压力浸漆工艺...................................25环氧树脂浇注线圈工艺...................................29干式变压器套装配工艺...................................36电力变压器油箱制造工艺法律规范.........................44电力变压器油箱试漏工艺法律规范.........................49非晶变压器制造工艺法律规范.............................53下载后可任意编辑干式变压器生产工艺流程简图变压器总装绝缘件制作夹件制作铁心叠装过程检验线圈浇注线圈绕制铁心剪切仓库进货检验原材料采购下载后可任意编辑铁芯叠装工艺1. 适用范围本工艺使用于电压等级 10kV 容量 30－2500KVA 三相干式配电变压强及 630－6300kVA 三相干式电力变压器的铁芯叠装, 凡结构相同的产品均可参照执行。2.主要设备及工具2.1 主要设备下载后可任意编辑铁芯叠装平台( 有条件的生产厂家可选用铁芯叠装台) 、 吸尘器、 吊车。2.2 工具槽钢、 心柱支撑件、 夹紧工具、 料架、 扳子、 橡胶木槌、 打平垫块、 水平尺、 卡尺、 卷尺、 钢板尺、 卡钳、 摇表。3.准备工具3.1 认真认真的查看图样, 熟悉和了解铁芯结构及特点, 明确图样的技术要求及操作要点。3.2 按图样备好铁芯叠装时所用的所有零部件、 材料及工、 量、 卡具。3.3 按铁芯的重量和外型尺寸选择相应的槽钢及心柱支撑件( 有条件的生产厂家可选用相应的铁芯叠装台) 。3.4 布置好铁芯叠装工作台面及四周的放料位置, 按铁芯叠积图吊放( 或工人搬运) 好铁芯片。3.5 用洁净的抹布清洁上下夹件及拉板待用。下载后可任意编辑4.工艺过程4.1 铺台面4.1.1 按图样中铁心尺寸要求, 在铁心叠装平台上布置好槽钢及心柱支撑件保证它们都在一个水平面上...
