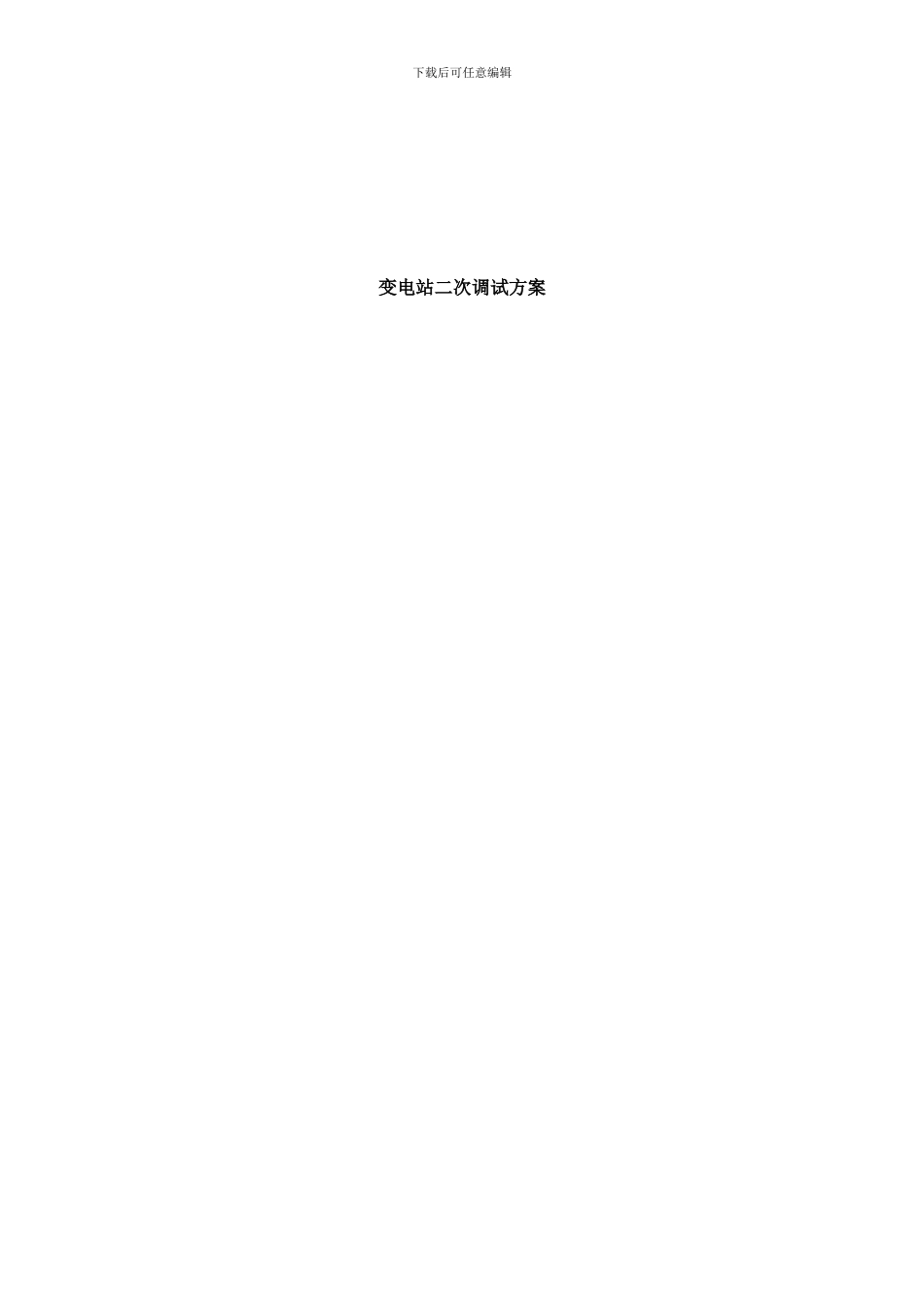

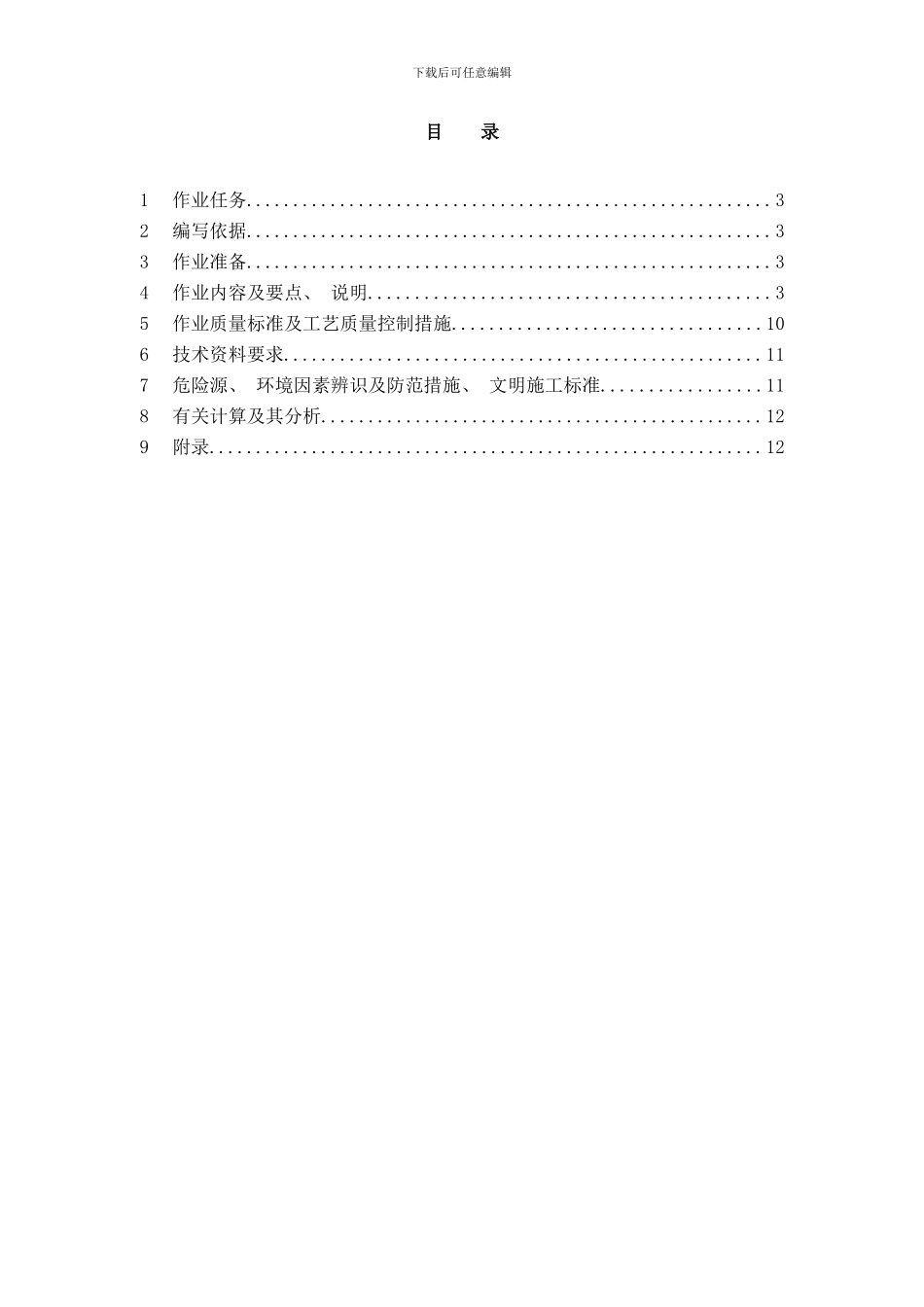

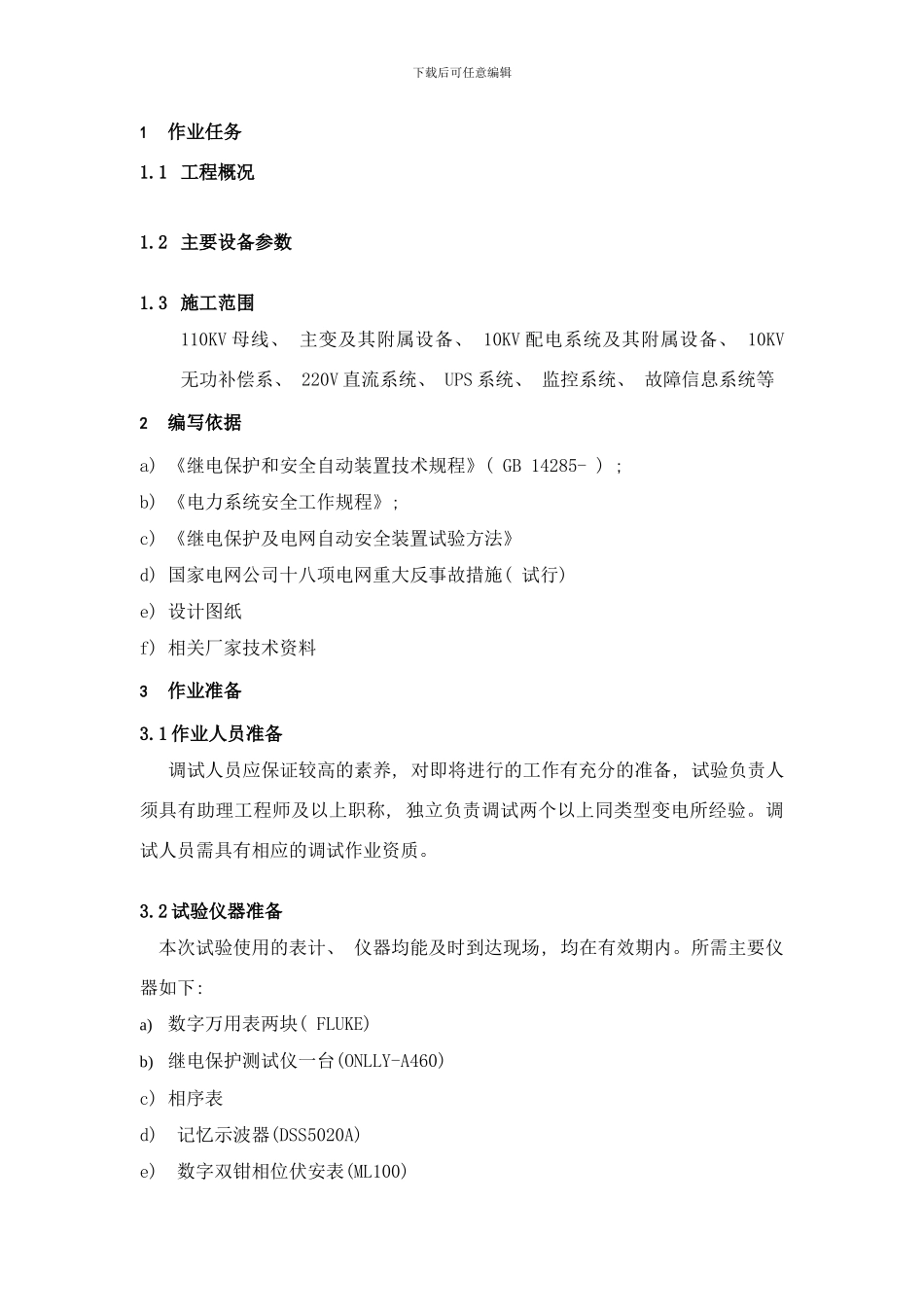

下载后可任意编辑变电站二次调试方案下载后可任意编辑目 录1作业任务........................................................32编写依据........................................................33作业准备........................................................34作业内容及要点、 说明...........................................35作业质量标准及工艺质量控制措施.................................106技术资料要求...................................................117危险源、 环境因素辨识及防范措施、 文明施工标准.................118有关计算及其分析...............................................129附录...........................................................12下载后可任意编辑1作业任务1.1 工程概况 1.2 主要设备参数1.3 施工范围110KV 母线、 主变及其附属设备、 10KV 配电系统及其附属设备、 10KV无功补偿系、 220V 直流系统、 UPS 系统、 监控系统、 故障信息系统等2编写依据a) 《继电保护和安全自动装置技术规程》( GB 14285- ) ; b) 《电力系统安全工作规程》; c) 《继电保护及电网自动安全装置试验方法》d) 国家电网公司十八项电网重大反事故措施( 试行) e) 设计图纸f) 相关厂家技术资料3作业准备3.1 作业人员准备 调试人员应保证较高的素养, 对即将进行的工作有充分的准备, 试验负责人须具有助理工程师及以上职称, 独立负责调试两个以上同类型变电所经验。调试人员需具有相应的调试作业资质。3.2 试验仪器准备本次试验使用的表计、 仪器均能及时到达现场, 均在有效期内。所需主要仪器如下: a)数字万用表两块( FLUKE) b) 继电保护测试仪一台(ONLLY-A460)c) 相序表d) 记忆示波器(DSS5020A)e) 数字双钳相位伏安表(ML100)下载后可任意编辑3.3 系统调试应具备的条件a) 一次系统设备安装完毕, 二次接线完成b) 直流和 UPS 系统安装调试结束, 直流和 UPS 电源能正常工作c) 试验仪表应经检验合格, 其精度应不低于 0.5 级d) 单体调试结束, 开关设备能就地分合e) 试验回路的接线原则, 应使加入保护装置的电气量与实际情况相符合。模拟故障的试验回路, 应具备对保护装置进行整组试验的条件4作业内容及要点、 说明4.1 110Kv 系统保护及二次回路调试检查序号作业内容要点说明1检查装置型号及参数与设计相符2电流、 电压互感器的检验有相应的...
