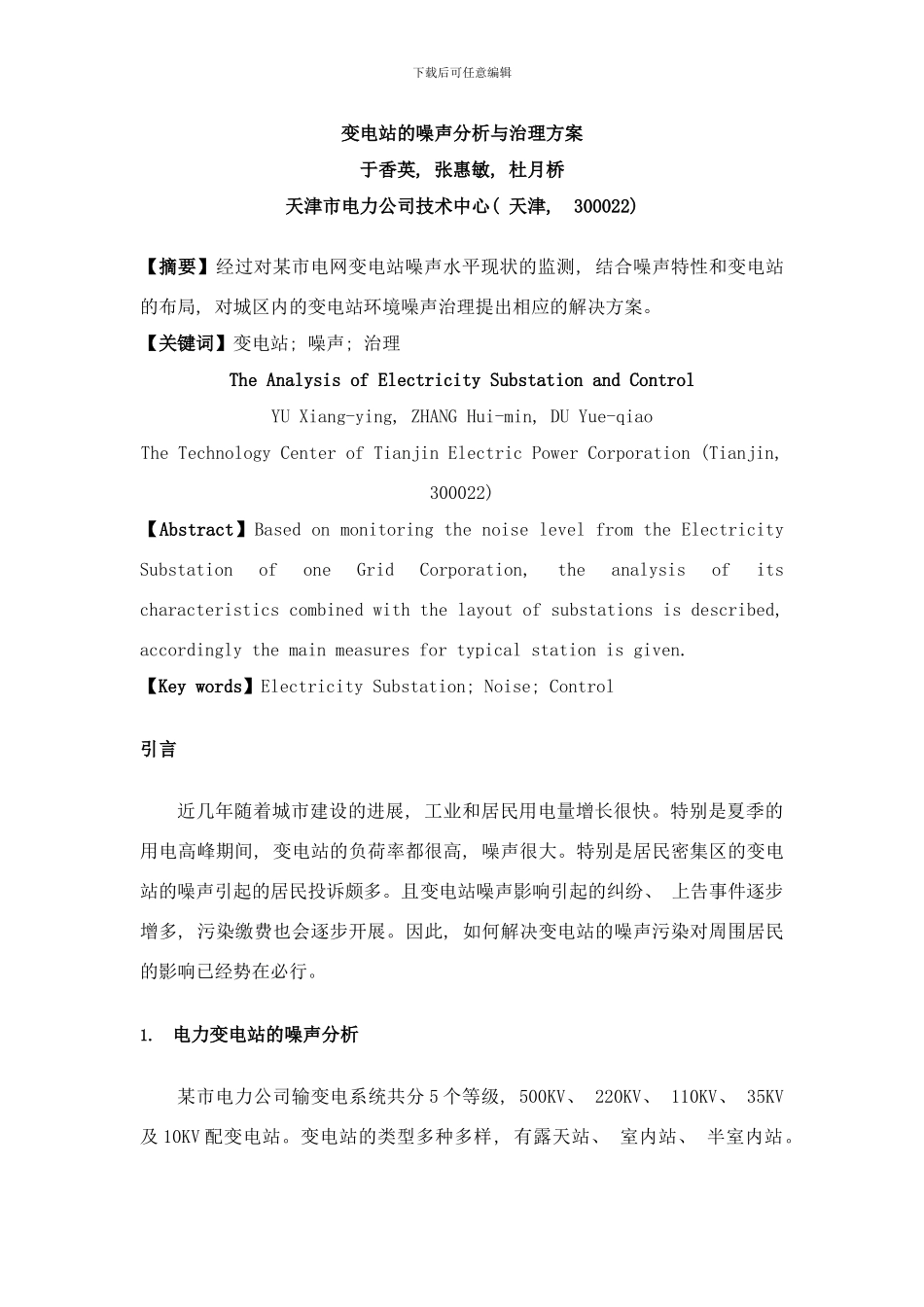

下载后可任意编辑变电站的噪声分析与治理方案于香英, 张惠敏, 杜月桥天津市电力公司技术中心( 天津, 300022) 【摘要】经过对某市电网变电站噪声水平现状的监测, 结合噪声特性和变电站的布局, 对城区内的变电站环境噪声治理提出相应的解决方案。 【关键词】变电站; 噪声; 治理The Analysis of Electricity Substation and ControlYU Xiang-ying, ZHANG Hui-min, DU Yue-qiaoThe Technology Center of Tianjin Electric Power Corporation (Tianjin, 300022) 【Abstract】Based on monitoring the noise level from the Electricity Substation of one Grid Corporation, the analysis of its characteristics combined with the layout of substations is described, accordingly the main measures for typical station is given. 【Key words】Electricity Substation; Noise; Control引言近几年随着城市建设的进展, 工业和居民用电量增长很快。特别是夏季的用电高峰期间, 变电站的负荷率都很高, 噪声很大。特别是居民密集区的变电站的噪声引起的居民投诉颇多。且变电站噪声影响引起的纠纷、 上告事件逐步增多, 污染缴费也会逐步开展。因此, 如何解决变电站的噪声污染对周围居民的影响已经势在必行。1.电力变电站的噪声分析某市电力公司输变电系统共分 5 个等级, 500KV、 220KV、 110KV、 35KV及 10KV 配变电站。变电站的类型多种多样, 有露天站、 室内站、 半室内站。下载后可任意编辑220KV 变电站深化市区, 其中以 35KV 变电站及线路构成了城区供电的主网架。位于一、 二类地区的 35KV 变电站有 78 座。为加强变电站噪声的监督监测, 天津市电力公司环境监测中心站对公司现有的坐落于一、 二类地区的 35KV 及以上所有变电站进行夜间厂界环境噪声( 变电站围墙外 1 米处) 测试, 并对 110KV及以上所有变电站全部进行电磁环境监测。本次共测试 176 个变电站。从测试结果来看, 所有监测的变压器本体噪声水平全都符合标准, 但变压器本体噪声水平相差较大。一部分老变压器、 封闭型的变压器, 特别是强制风冷的风扇及电机噪音偏大; 一部分变压器风扇及其电机噪声较大 。风冷变压器噪声值大多在 70 dB (A)以上 , 最高达到 88 dB(A)。开风扇与不开风扇噪声水平相差约 8分贝。另外, 即使是国产的同一型号不同生产厂家的变压...
