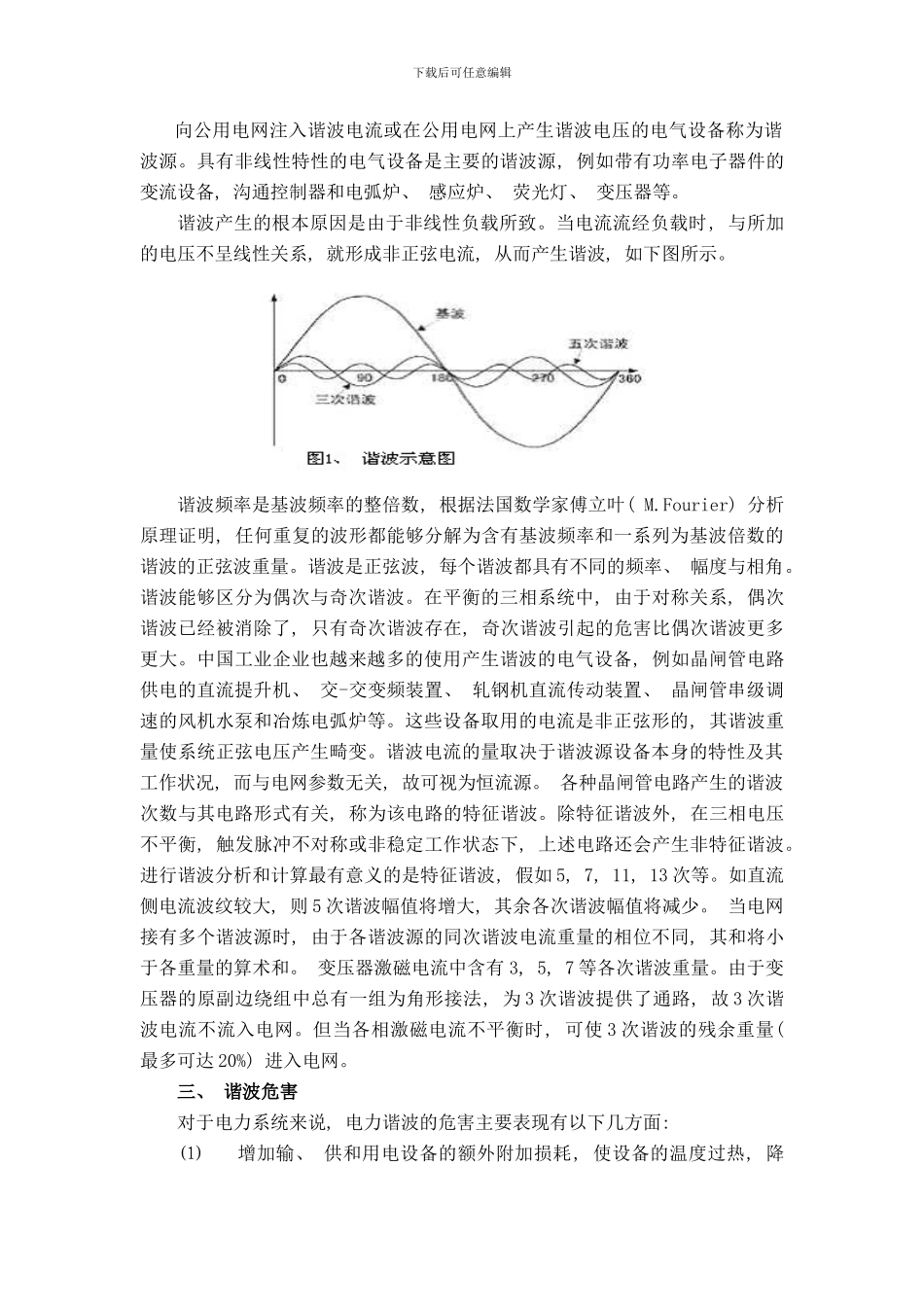

下载后可任意编辑变频电源的谐波危害及解决措施宁廷群 1 肖英辉 1 任惠英 2( 1 山东科技大学 机电学院 山东 青岛 266510 2 山东兖矿集团机械制修厂 山东 邹城 273500) [摘要]: 本文从变频电源产生谐波的根本基础开始, 阐述了谐波的危害、 谐波的限制措施、 谐波测量以及谐波治理等方面的知识, 最后结合实际例子作了具体分析。[关键字]: 变频电源; 谐波; 控制治理Harmony Dangers and Solving Measures in frequency conversion powerXiao Ying-hui1Ren Hui-ying2(1 Shandong University of science&technology,shandong,qingdao 266510 2 Shandong Yanzhou mining Group mechanical works,Shandong,Zoucheng,273500)[Abstract]: The harmonics generated by power frequency conversion from the fundamental basis, the risks described harmonics, harmonics restrictions, harmonics measurement knowledge in the areas of governance and resolved, the last example of a specific analysis of the actual.[Key Words]: Frequency conversion power; harmonics; control governance 一、 前言 在工业调速传动领域中, 与传统的机械调速相比, 用变频电源调速有诸多优点, 应用非常广泛, 但由于变频电源逆变电路的开关特性, 对其供电电源形成了一个典型的非线性负载, 变频电源在现场一般与其它设备同时运行, 例如计算机和传感器, 这些设备常常安装得很近, 这样可能会造成相互影响。因此, 以变频电源为代表的电力电子装置是公用电网中最主要的谐波源之一, 其对电力系统中电能质量有着重要的影响。供电系统谐波的定义是对周期性非正弦电量进行傅立叶级数分解, 除了得到与电网基波频率相同的重量, 还得到一系列大于电网基波频率的重量, 这部分电量称为谐波。谐波频率与基波频率的比值( n=fn/f1) 称为谐波次数。电网中有时也存在非整数倍谐波, 称为非谐波( Non-harmonics) 或分数谐波。谐波实际上是一种 干扰量, 使电网受到”污染”。电工技术领域主要讨论谐波的发生、 传输、 测量、 危害及抑制, 其频率范围一般 为 2≤n≤40。二、 谐波的产生过程下载后可任意编辑 向公用电网注入谐波电流或在公用电网上产生谐波电压的电气设备称为谐波源。具有非线性特性的电气设备是主要的谐波源, 例如带有功率电子器件的变流设备...
