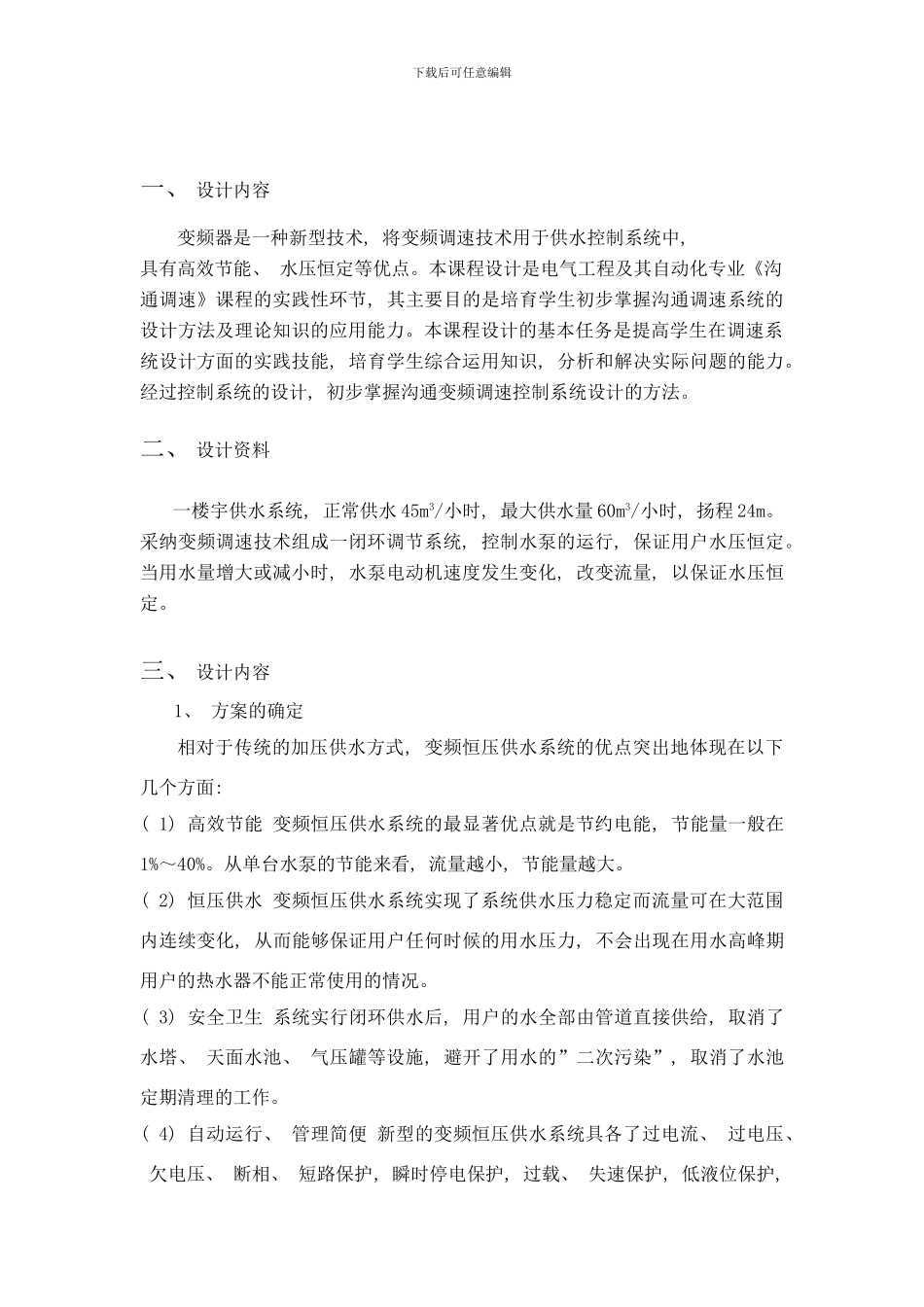

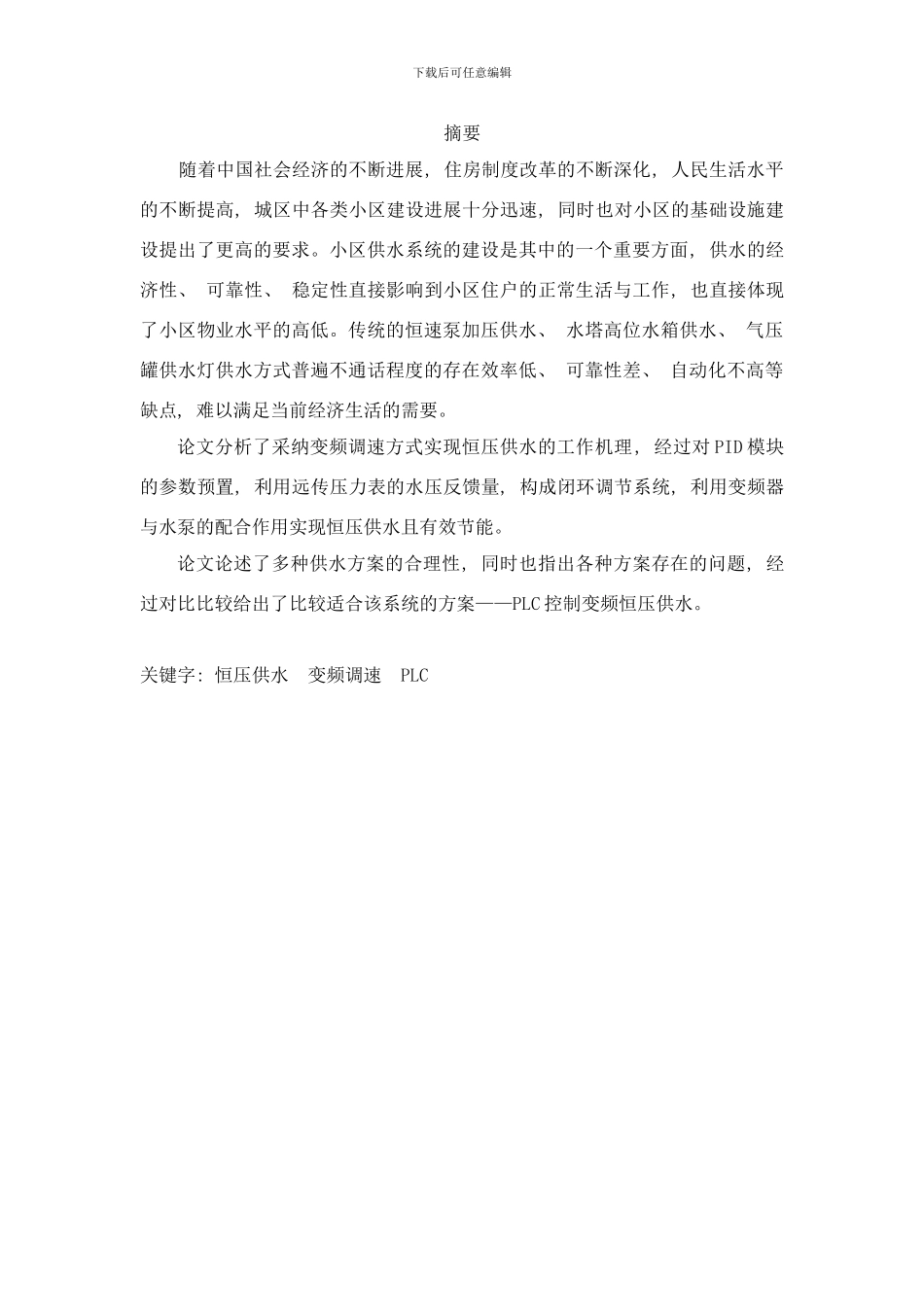

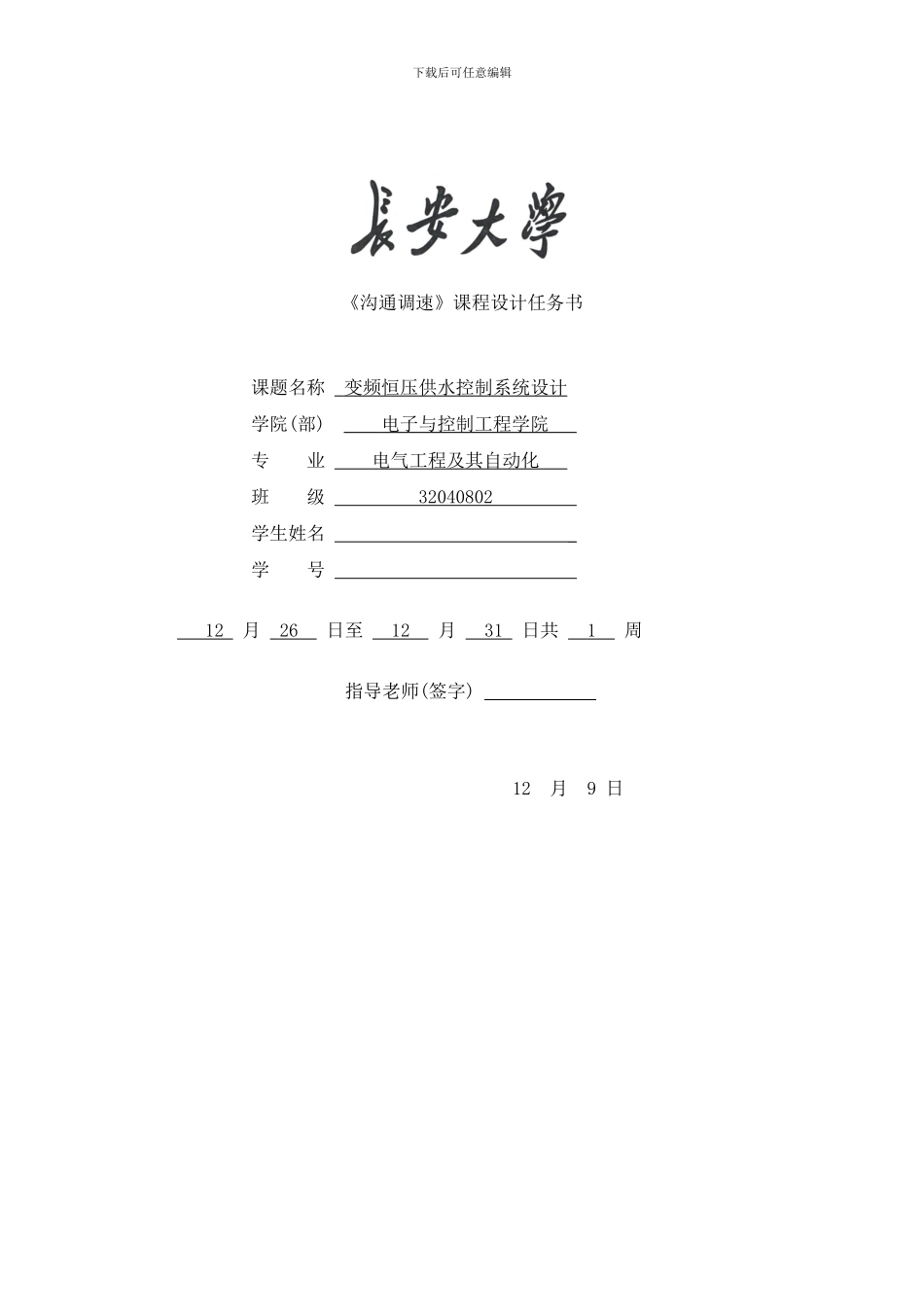

下载后可任意编辑《沟通调速》课程设计任务书课题名称 变频恒压供水控制系统设计 学院(部) 电子与控制工程学院 专 业 电气工程及其自动化 班 级 32040802 学生姓名 _ 学 号 12 月 26 日至 12 月 31 日共 1 周指导老师(签字) 12 月 9 日下载后可任意编辑摘要 随着中国社会经济的不断进展, 住房制度改革的不断深化, 人民生活水平的不断提高, 城区中各类小区建设进展十分迅速, 同时也对小区的基础设施建设提出了更高的要求。小区供水系统的建设是其中的一个重要方面, 供水的经济性、 可靠性、 稳定性直接影响到小区住户的正常生活与工作, 也直接体现了小区物业水平的高低。传统的恒速泵加压供水、 水塔高位水箱供水、 气压罐供水灯供水方式普遍不通话程度的存在效率低、 可靠性差、 自动化不高等缺点, 难以满足当前经济生活的需要。论文分析了采纳变频调速方式实现恒压供水的工作机理, 经过对 PID 模块的参数预置, 利用远传压力表的水压反馈量, 构成闭环调节系统, 利用变频器与水泵的配合作用实现恒压供水且有效节能。论文论述了多种供水方案的合理性, 同时也指出各种方案存在的问题, 经过对比比较给出了比较适合该系统的方案——PLC 控制变频恒压供水。关键字: 恒压供水 变频调速 PLC下载后可任意编辑一、 设计内容变频器是一种新型技术, 将变频调速技术用于供水控制系统中, 具有高效节能、 水压恒定等优点。本课程设计是电气工程及其自动化专业《沟通调速》课程的实践性环节, 其主要目的是培育学生初步掌握沟通调速系统的设计方法及理论知识的应用能力。本课程设计的基本任务是提高学生在调速系统设计方面的实践技能, 培育学生综合运用知识, 分析和解决实际问题的能力。经过控制系统的设计, 初步掌握沟通变频调速控制系统设计的方法。二、 设计资料一楼宇供水系统, 正常供水 45m3/小时, 最大供水量 60m3/小时, 扬程 24m。采纳变频调速技术组成一闭环调节系统, 控制水泵的运行, 保证用户水压恒定。当用水量增大或减小时, 水泵电动机速度发生变化, 改变流量, 以保证水压恒定。三、 设计内容1、 方案的确定相对于传统的加压供水方式, 变频恒压供水系统的优点突出地体现在以下几个方面: ( 1) 高效节能 变频恒压供水系统的最显著优点就是节约电能, 节能量一般在1%～40%。从单台水泵的节能来看, 流量越小, 节能量越大。( 2) 恒压供水 变频恒压供水系统实现了系统...
