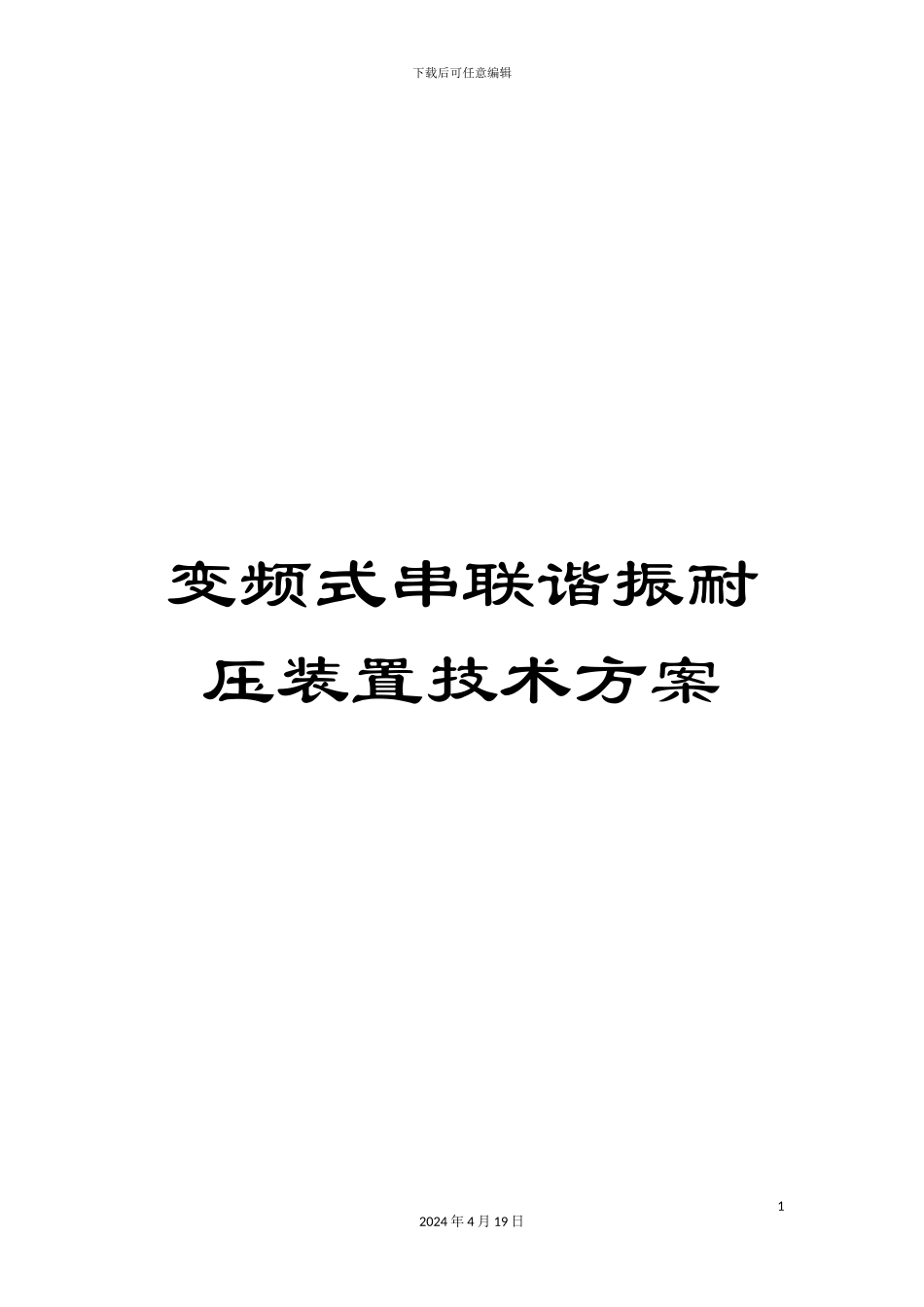

变频式串联谐振耐压装置技术方案

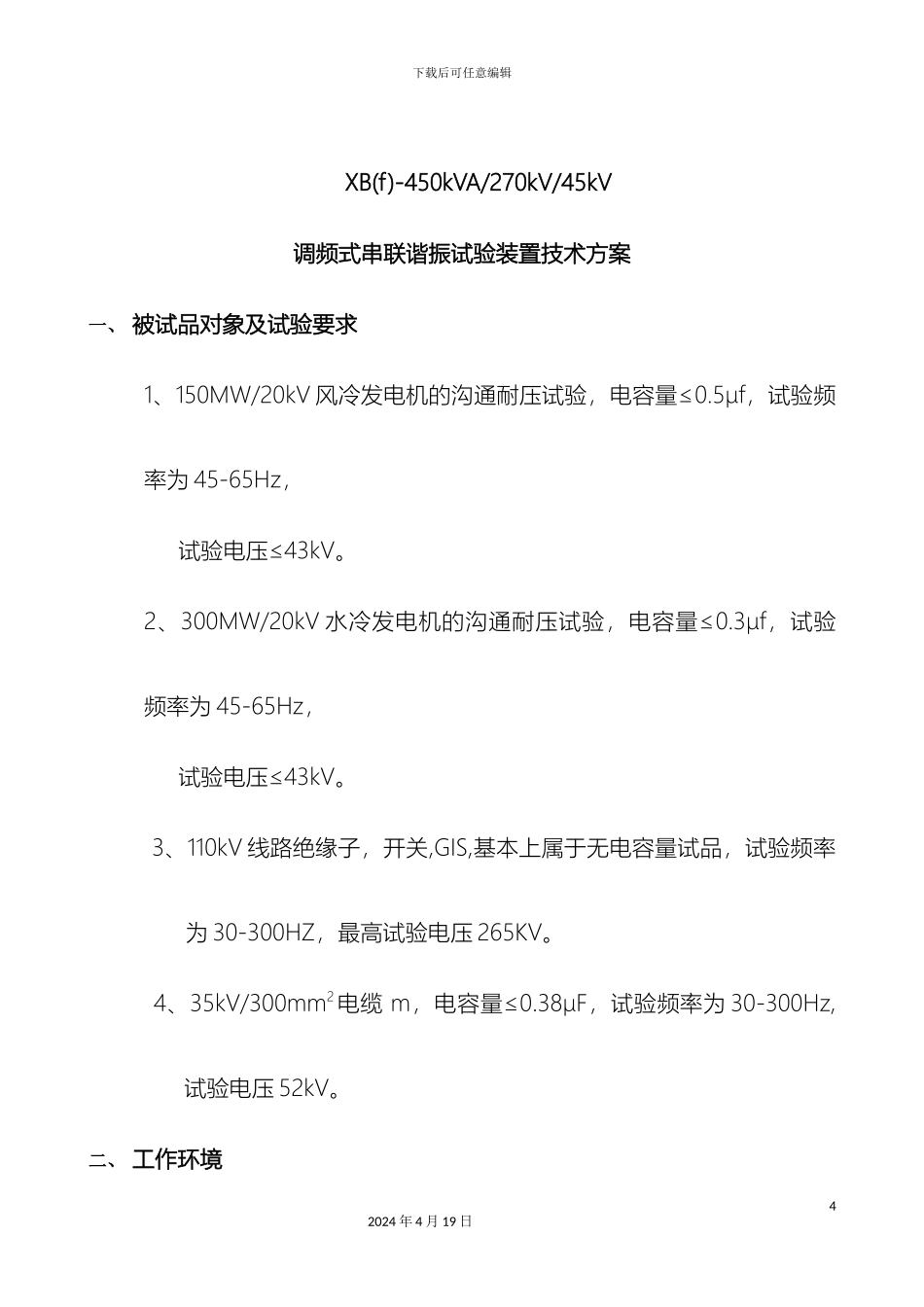

下载后可任意编辑变频式串联谐振耐压装置技术方案12024 年 4 月 19 日下载后可任意编辑XB(f)-450kVA/270kV，45kV调频式串联谐振耐压装置技术方案技术方案32024 年 4 月 19 日下载后可任意编辑XB(f)-450kVA/270kV/45kV调频式串联谐振试验装置技术方案一、 被试品对象及试验要求1、150MW/20kV 风冷发电机的沟通耐压试验，电容量≤0.5μf，试验频率为 45-65Hz，试验电压≤43kV。2、300MW/20kV 水冷发电机的沟通耐压试验，电容量≤0.3μf，试验频率为 45-65Hz，试验电压≤43kV。3、110kV 线路绝缘子，开关,GIS,基本上属于无电容量试品，试验频率为 30-300HZ，最高试验电压 265KV。4、35kV/300mm2电缆 m，电容量≤0.38μF，试验频率为 30-300Hz,试验电压 52kV。二、 工作环境42024 年 4 月 19 日下载后可任意编辑1. 环境温度：－150C –40 0C;2. 相对湿度：≤90%RH;3. 海拔高度: ≤1500 米；三、 装置主要技术参数及功能1.额定容量：450kVA；2.输入电源：单相 380V 电压，频率为 50Hz；3.额定电压：45kV；90kV；270kV4.额定电流：10A；5A；1.67A；5.工作频率：30-300Hz；6.波形畸变率：输出电压波形畸变率≤1%；7.工作时间：额定负载下允许连续 60min；过压 1.1 倍 1 分钟；8.温 升：额定负载下连续运行 60min 后温升≤65K；9.品质因素：装置自身 Q≥30(f=45Hz)；10. 保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；52024 年 4 月 19 日下载后可任意编辑11. 测量精度：系统有效值 1.5 级；四、 设备遵循标准GB10229-88 《电抗器》GB1094 《电力变压器》GB50150- 《电气装置安装工程电气设备交接试验标准》DL/T 596-1996 《电力设备预防性试验规程》 GB1094.1-GB1094.6-96 《外壳防护等级》GB2900 《电工名词术语》GB/T16927.1~2-1997 《高电压试验技术》五、装置容量确定150MW/20kV 风冷发电机的沟通耐压试验，电容量≤0.5μf，试验频率为 45-65Hz，试验电压≤43kV。 试验电流 I=2πfCU 试 =2π×50×0.5×10-6×43×103=7.1A对应电抗器电感量 L=1/ω2C=20H62024 年 4 月 19 日下载后可任意编辑 设计六节电抗器，使用五节电抗器并联，则电抗器单节为 75kVA/45kV/1.67A/100H。验证：1. 300MW/20kV 水冷发电机的沟通耐压试验，电容量≤0.3μf，试验频率为 45-65Hz，试验电压≤43kV。 使用电抗器 5 节并联，此时电感量=100/5=20Hf=1/2π√LC=...
