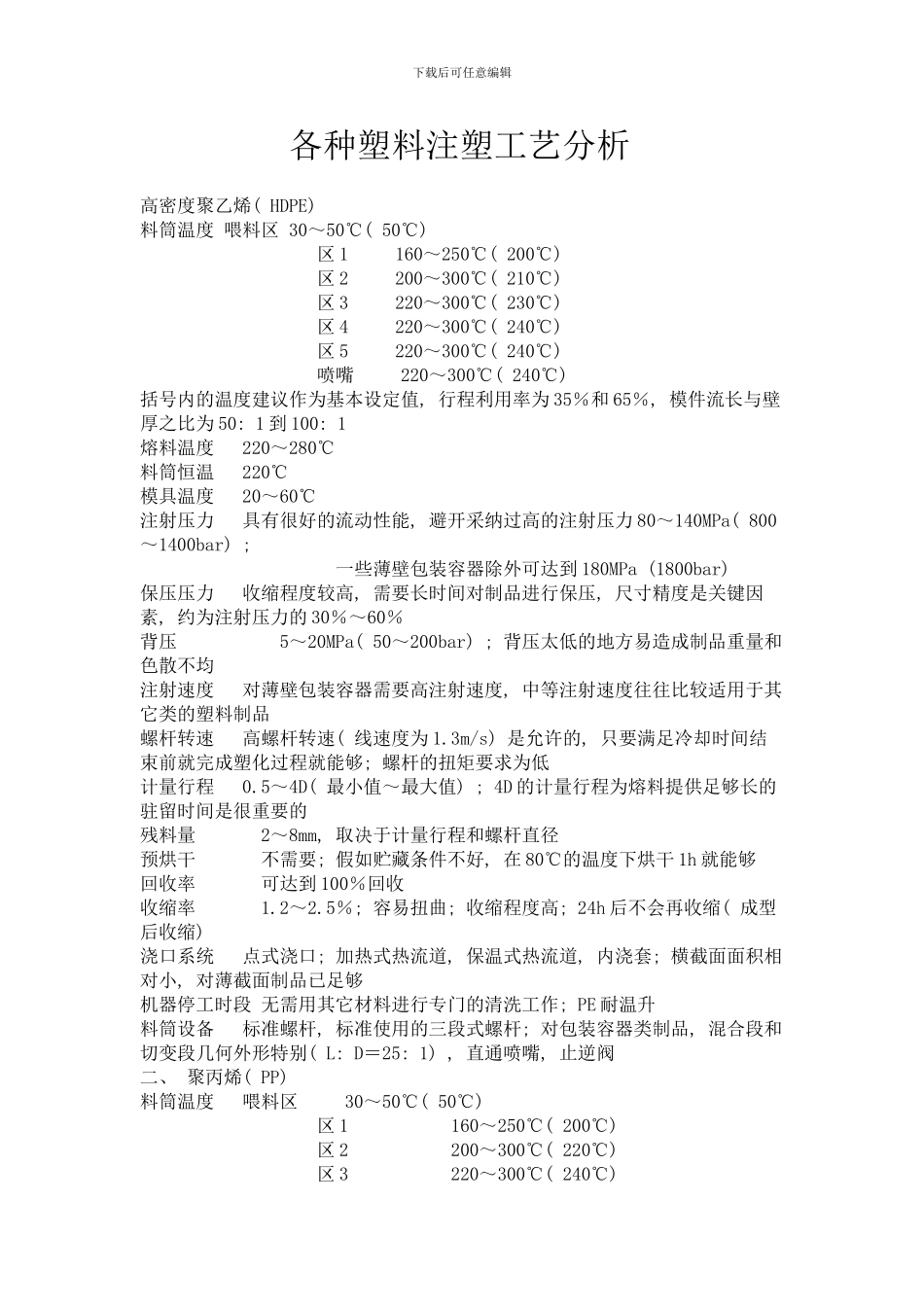

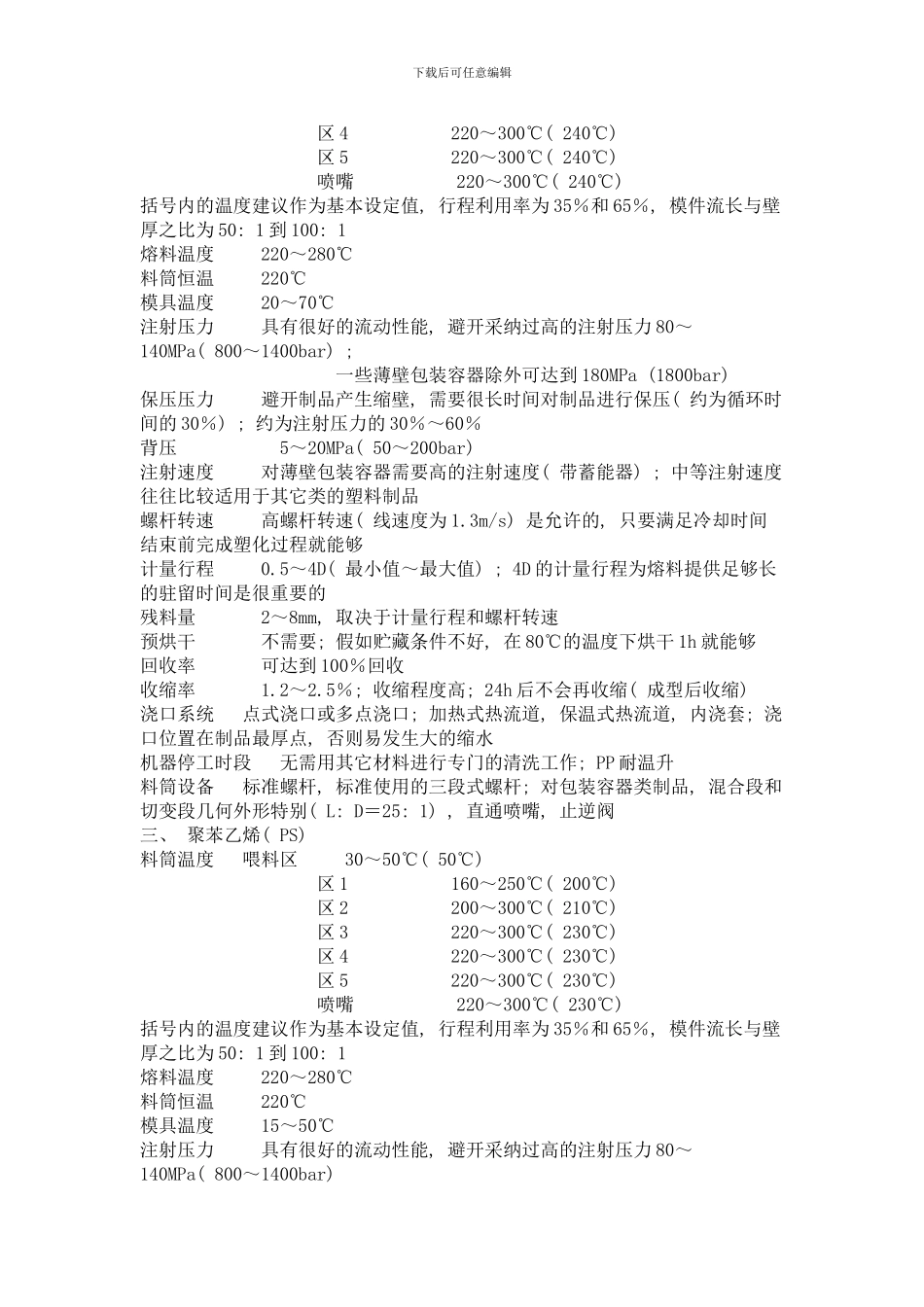

下载后可任意编辑 各种塑料注塑工艺分析高密度聚乙烯( HDPE) 料筒温度 喂料区 30～50℃( 50℃) 区 1 160～250℃( 200℃) 区 2 200～300℃( 210℃) 区 3 220～300℃( 230℃) 区 4 220～300℃( 240℃) 区 5 220～300℃( 240℃) 喷嘴 220～300℃( 240℃) 括号内的温度建议作为基本设定值, 行程利用率为 35％和 65％, 模件流长与壁厚之比为 50: 1 到 100: 1熔料温度 220～280℃料筒恒温 220℃模具温度 20～60℃注射压力 具有很好的流动性能, 避开采纳过高的注射压力 80～140MPa( 800～1400bar) ; 一些薄壁包装容器除外可达到 180MPa (1800bar)保压压力 收缩程度较高, 需要长时间对制品进行保压, 尺寸精度是关键因素, 约为注射压力的 30％～60％背压 5～20MPa( 50～200bar) ; 背压太低的地方易造成制品重量和色散不均注射速度 对薄壁包装容器需要高注射速度, 中等注射速度往往比较适用于其它类的塑料制品螺杆转速 高螺杆转速( 线速度为 1.3m/s) 是允许的, 只要满足冷却时间结束前就完成塑化过程就能够; 螺杆的扭矩要求为低计量行程 0.5～4D( 最小值～最大值) ; 4D 的计量行程为熔料提供足够长的驻留时间是很重要的残料量 2～8mm, 取决于计量行程和螺杆直径预烘干 不需要; 假如贮藏条件不好, 在 80℃的温度下烘干 1h 就能够回收率 可达到 100％回收收缩率 1.2～2.5％; 容易扭曲; 收缩程度高; 24h 后不会再收缩( 成型后收缩) 浇口系统 点式浇口; 加热式热流道, 保温式热流道, 内浇套; 横截面面积相对小, 对薄截面制品已足够机器停工时段 无需用其它材料进行专门的清洗工作; PE 耐温升料筒设备 标准螺杆, 标准使用的三段式螺杆; 对包装容器类制品, 混合段和切变段几何外形特别( L: D＝25: 1) , 直通喷嘴, 止逆阀二、 聚丙烯( PP) 料筒温度 喂料区 30～50℃( 50℃) 区 1 160～250℃( 200℃) 区 2 200～300℃( 220℃) 区 3 220～300℃( 240℃) 下载后可任意编辑 区 4 220～300℃( 240℃) 区 5 220～300℃( 240℃) 喷嘴 220～300℃( 240℃) 括号内的温度建议作为基本设定值, 行程利用率为 35％和 65％, 模件流长与壁厚之比为 50: 1 到 100: 1熔料温度 220～280℃料筒恒温 220℃模具温度 20～70℃注射压力 具有很好的流动性能, 避开采纳过高的注射压力 80～140MPa( 800～1400bar) ; 一些薄壁...
