合成塔吊装方案样本

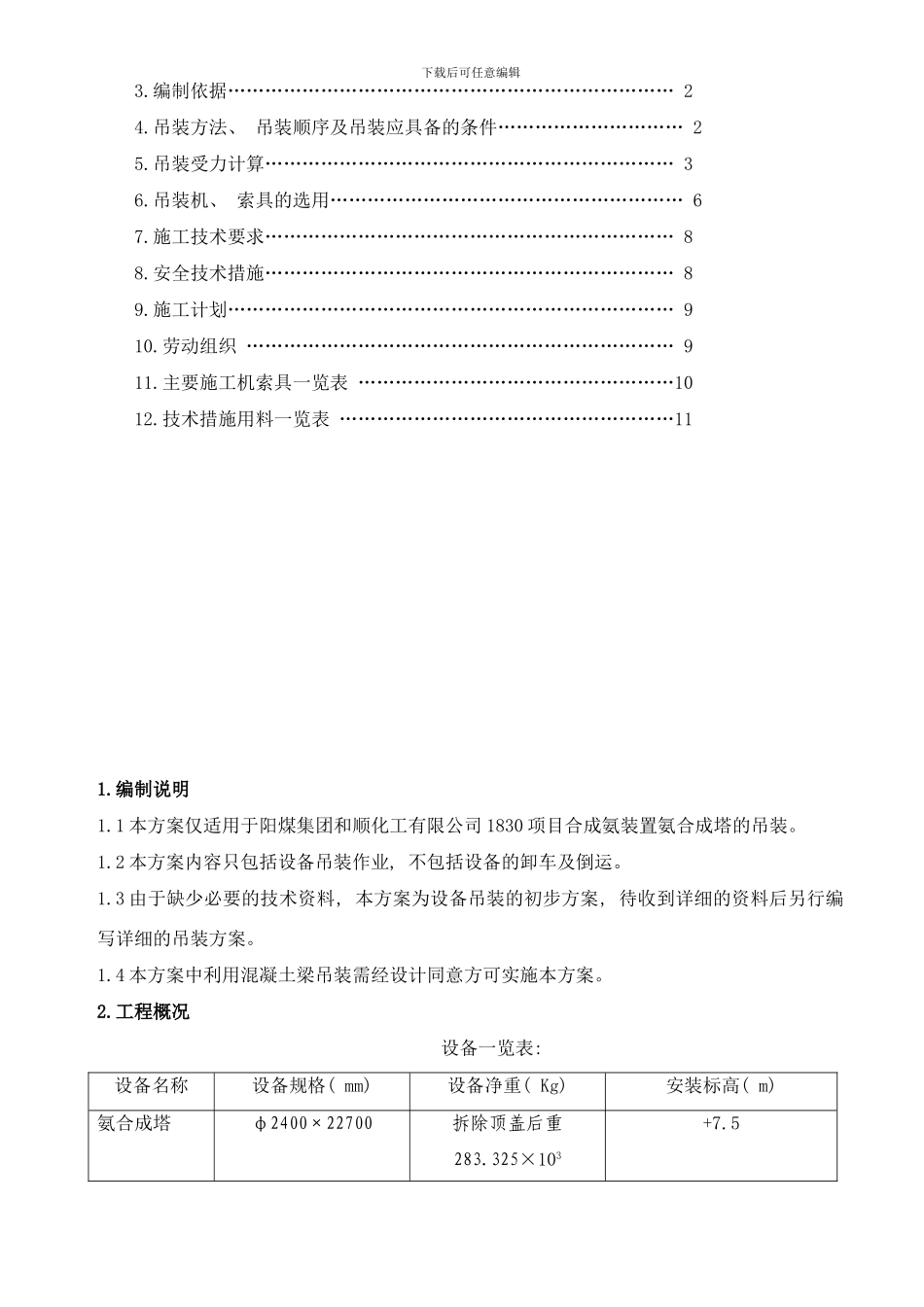

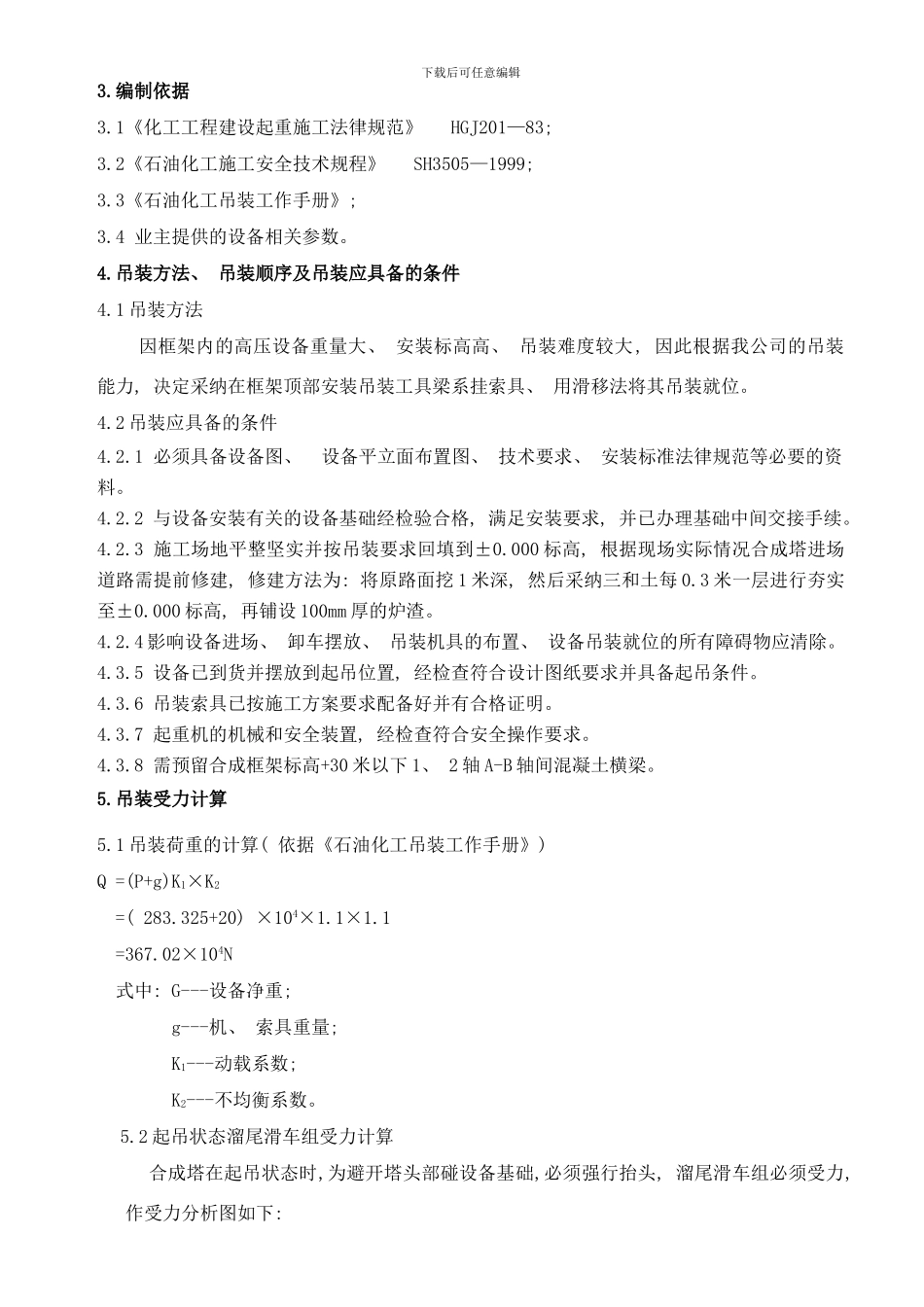

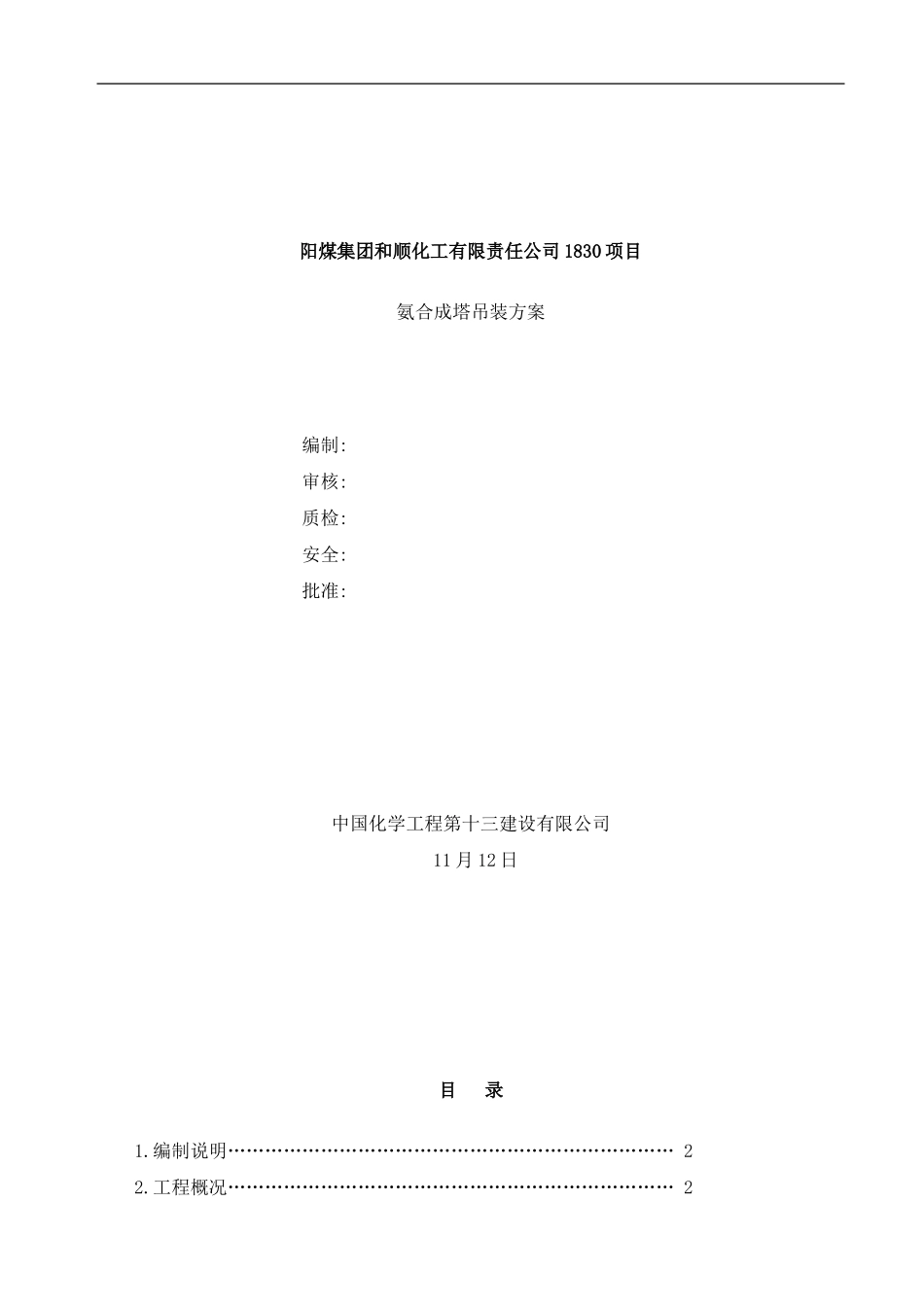

阳煤集团和顺化工有限责任公司 1830 项目氨合成塔吊装方案编制: 审核: 质检: 安全: 批准: 中国化学工程第十三建设有限公司 11 月 12 日目 录1.编制说明……………………………………………………………… 22.工程概况……………………………………………………………… 2下载后可任意编辑3.编制依据……………………………………………………………… 24.吊装方法、 吊装顺序及吊装应具备的条件………………………… 25.吊装受力计算………………………………………………………… 36.吊装机、 索具的选用………………………………………………… 67.施工技术要求………………………………………………………… 88.安全技术措施………………………………………………………… 89.施工计划……………………………………………………………… 910.劳动组织 …………………………………………………………… 911.主要施工机索具一览表 ……………………………………………1012.技术措施用料一览表 ………………………………………………111.编制说明1.1 本方案仅适用于阳煤集团和顺化工有限公司 1830 项目合成氨装置氨合成塔的吊装。1.2 本方案内容只包括设备吊装作业, 不包括设备的卸车及倒运。1.3 由于缺少必要的技术资料, 本方案为设备吊装的初步方案, 待收到详细的资料后另行编写详细的吊装方案。1.4 本方案中利用混凝土梁吊装需经设计同意方可实施本方案。2.工程概况设备一览表: 设备名称设备规格( mm) 设备净重( Kg) 安装标高( m) 氨合成塔φ2400×22700拆除顶盖后重283.325×103+7.5 下载后可任意编辑3.编制依据3.1《化工工程建设起重施工法律规范》 HGJ201—83; 3.2《石油化工施工安全技术规程》 SH3505—1999; 3.3《石油化工吊装工作手册》; 3.4 业主提供的设备相关参数。4.吊装方法、 吊装顺序及吊装应具备的条件4.1 吊装方法因框架内的高压设备重量大、 安装标高高、 吊装难度较大, 因此根据我公司的吊装能力, 决定采纳在框架顶部安装吊装工具梁系挂索具、 用滑移法将其吊装就位。4.2 吊装应具备的条件4.2.1 必须具备设备图、 设备平立面布置图、 技术要求、 安装标准法律规范等必要的资料。4.2.2 与设备安装有关的设备基础经检验合格, 满足安装要求, 并已办理基础中间交接手续。4.2.3 施工场地平整坚实并按吊装要求回填到±0.000 标高, 根据现场实际情况合成塔进场...
