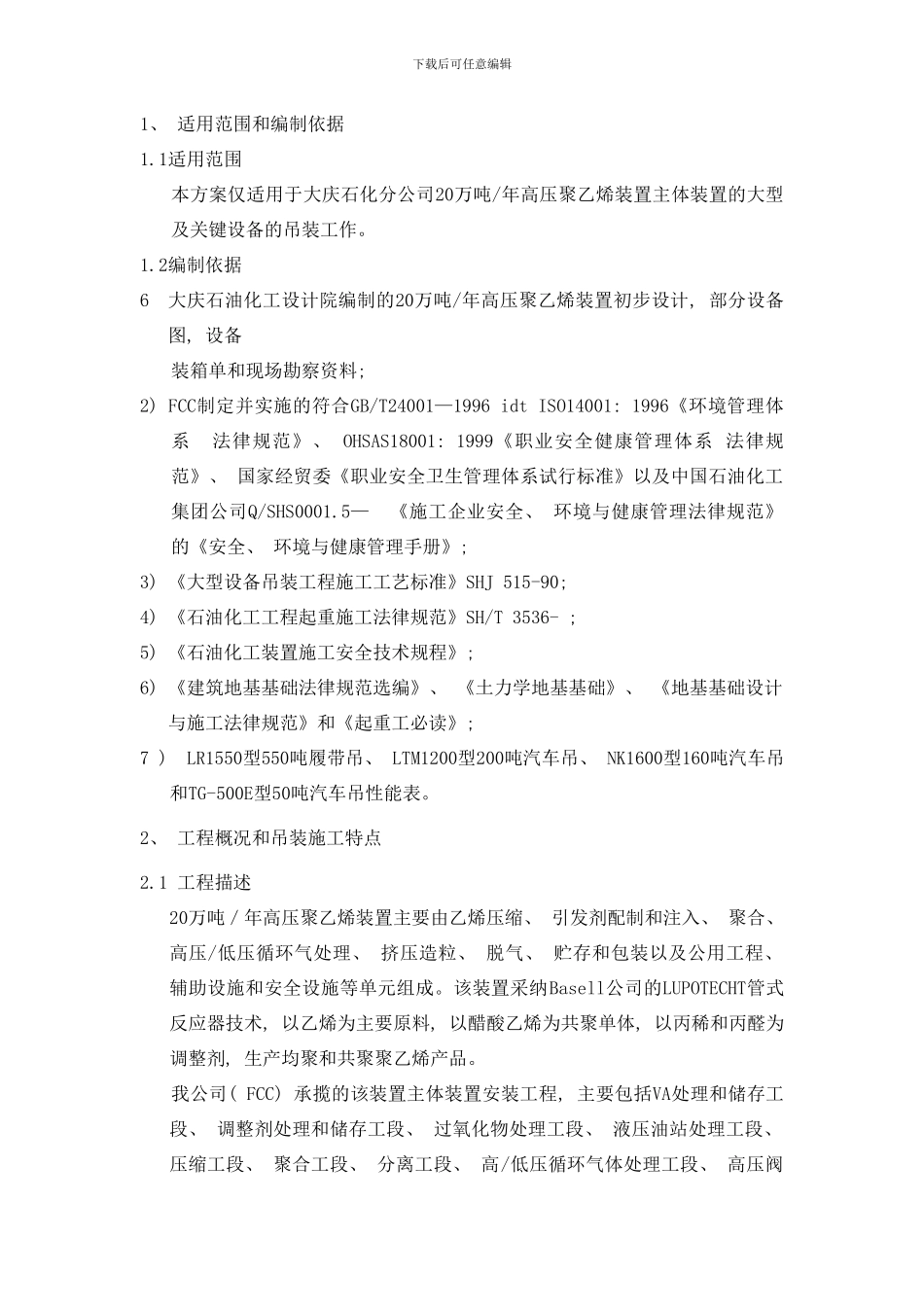

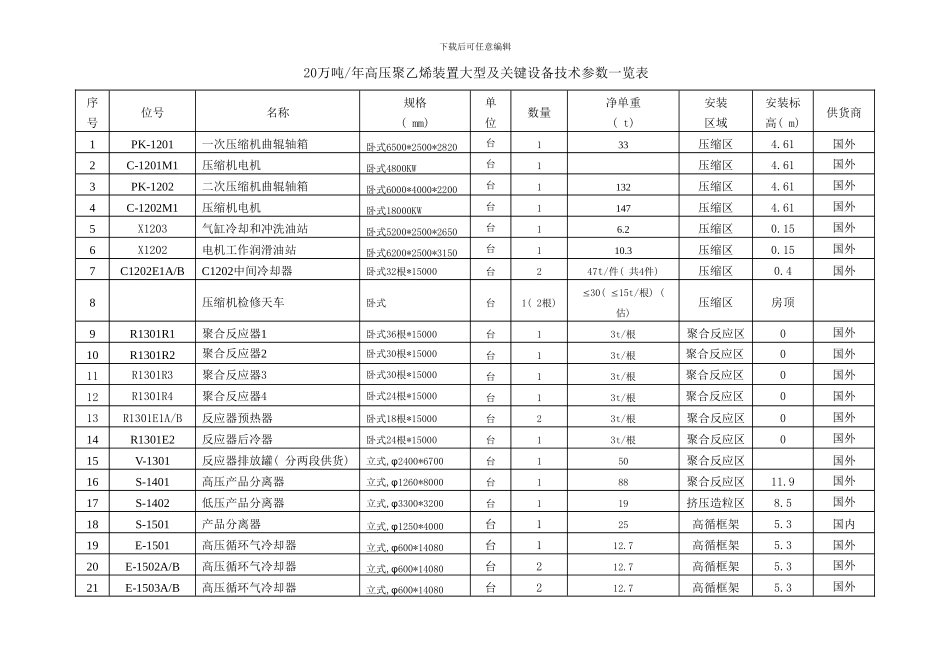

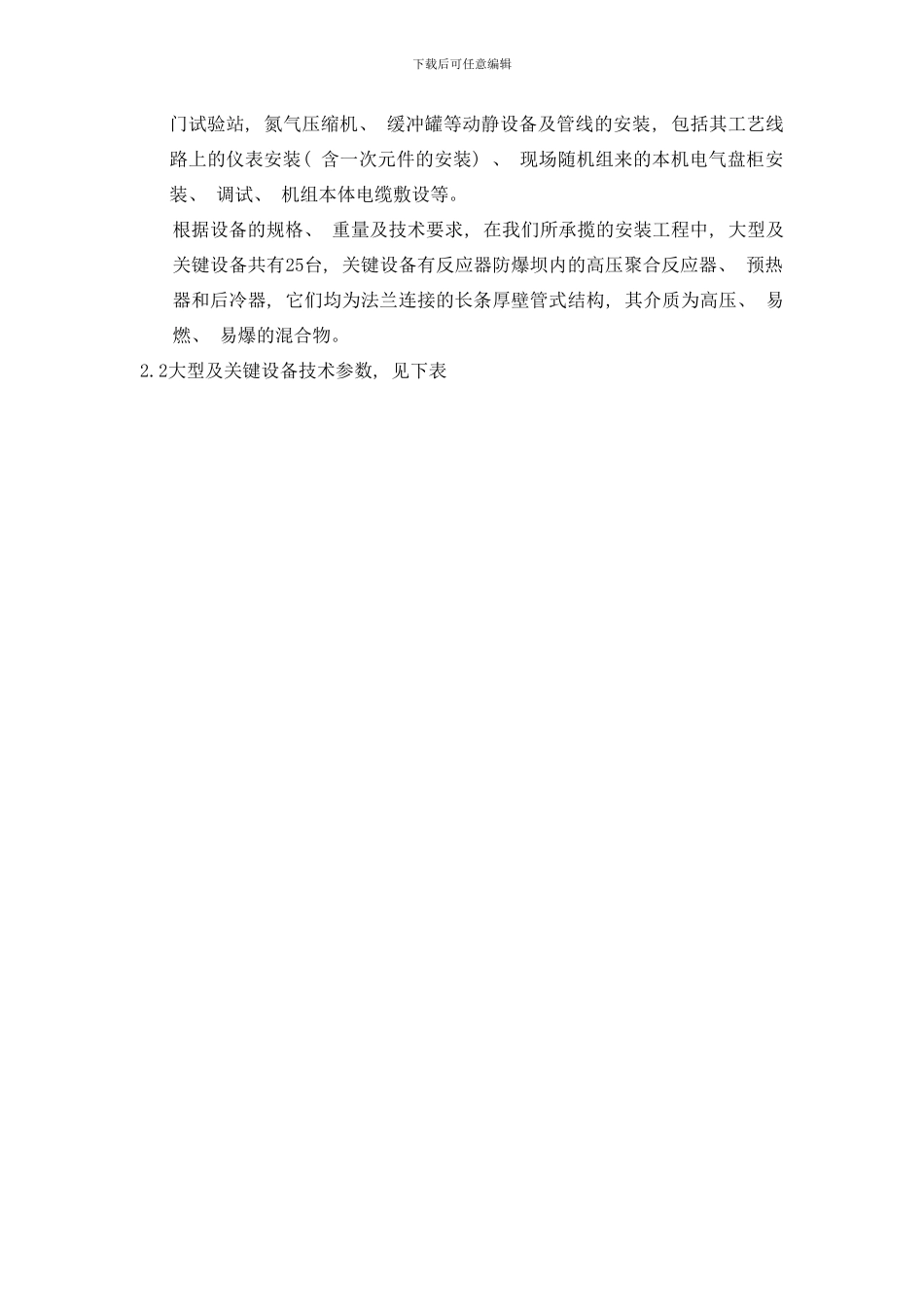

下载后可任意编辑1、 适用范围和编制依据1.1适用范围本方案仅适用于大庆石化分公司20万吨/年高压聚乙烯装置主体装置的大型及关键设备的吊装工作。1.2编制依据6大庆石油化工设计院编制的20万吨/年高压聚乙烯装置初步设计, 部分设备图, 设备装箱单和现场勘察资料; 2) FCC制定并实施的符合GB/T24001—1996 idt ISO14001: 1996《环境管理体系 法律规范》、 OHSAS18001: 1999《职业安全健康管理体系 法律规范》、 国家经贸委《职业安全卫生管理体系试行标准》以及中国石油化工集团公司Q/SHS0001.5— 《施工企业安全、 环境与健康管理法律规范》的《安全、 环境与健康管理手册》; 3) 《大型设备吊装工程施工工艺标准》SHJ 515-90; 4) 《石油化工工程起重施工法律规范》SH/T 3536- ; 5) 《石油化工装置施工安全技术规程》; 6) 《建筑地基基础法律规范选编》、 《土力学地基基础》、 《地基基础设计与施工法律规范》和《起重工必读》; 7 ) LR1550型550吨履带吊、 LTM1200型200吨汽车吊、 NK1600型160吨汽车吊和TG-500E型50吨汽车吊性能表。2、 工程概况和吊装施工特点2.1 工程描述20万吨／年高压聚乙烯装置主要由乙烯压缩、 引发剂配制和注入、 聚合、 高压/低压循环气处理、 挤压造粒、 脱气、 贮存和包装以及公用工程、 辅助设施和安全设施等单元组成。该装置采纳Basell公司的LUPOTECHT管式反应器技术, 以乙烯为主要原料, 以醋酸乙烯为共聚单体, 以丙稀和丙醛为调整剂, 生产均聚和共聚聚乙烯产品。我公司( FCC) 承揽的该装置主体装置安装工程, 主要包括VA处理和储存工段、 调整剂处理和储存工段、 过氧化物处理工段、 液压油站处理工段、 压缩工段、 聚合工段、 分离工段、 高/低压循环气体处理工段、 高压阀下载后可任意编辑门试验站, 氮气压缩机、 缓冲罐等动静设备及管线的安装, 包括其工艺线路上的仪表安装( 含一次元件的安装) 、 现场随机组来的本机电气盘柜安装、 调试、 机组本体电缆敷设等。根据设备的规格、 重量及技术要求, 在我们所承揽的安装工程中, 大型及关键设备共有25台, 关键设备有反应器防爆坝内的高压聚合反应器、 预热器和后冷器, 它们均为法兰连接的长条厚壁管式结构, 其介质为高压、 易燃、 易爆的混合物。2.2大型及关键设备技术参数, 见下表下载后可任意编辑20万吨/年高压聚乙烯装置大型及关键设备技术参数一览表序号位号名称规格( mm) 单位数量...
