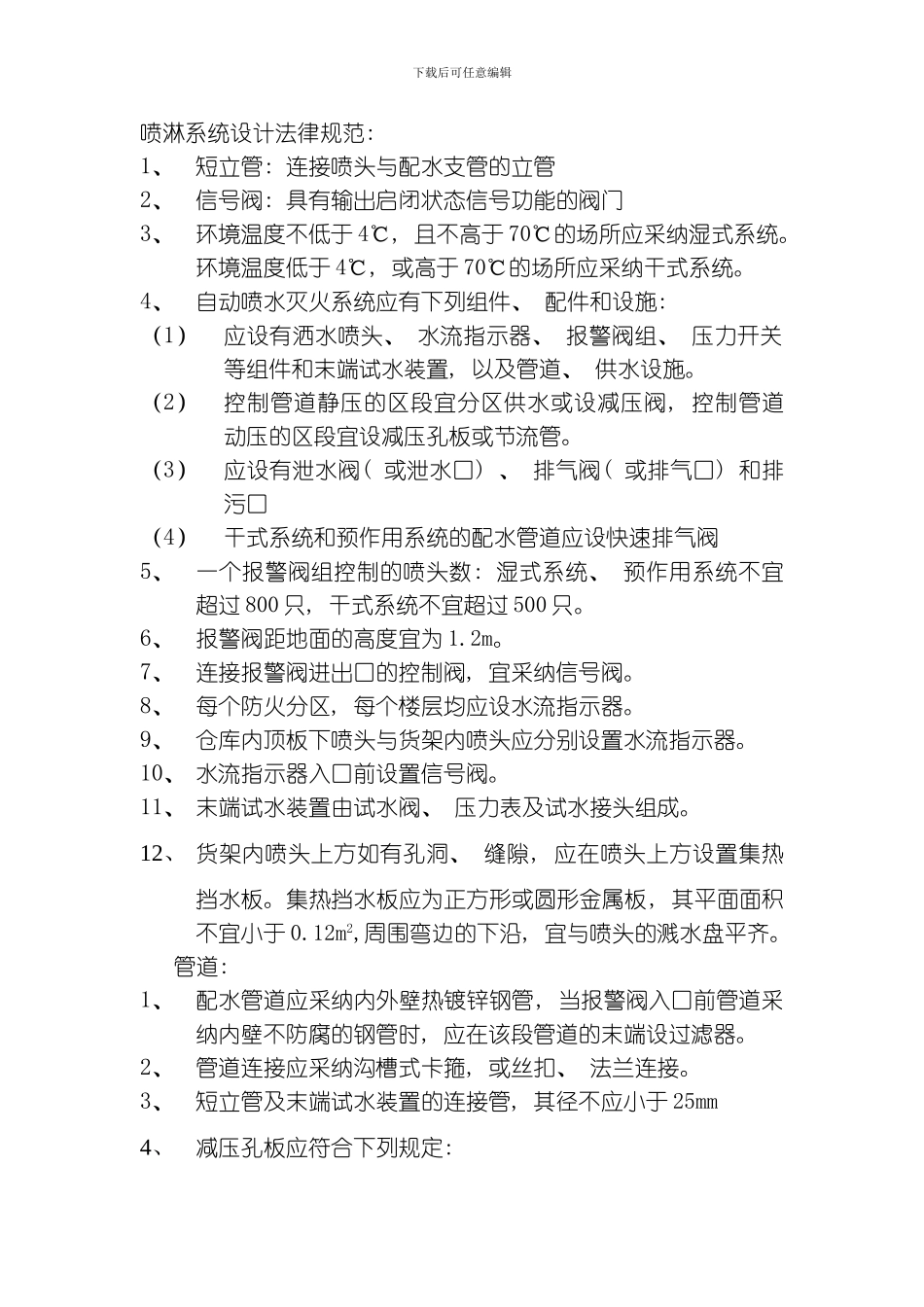

下载后可任意编辑喷淋系统设计法律规范: 1、短立管: 连接喷头与配水支管的立管2、信号阀: 具有输出启闭状态信号功能的阀门3、环境温度不低于 4℃, 且不高于 70℃的场所应采纳湿式系统。环境温度低于 4℃, 或高于 70℃的场所应采纳干式系统。4、自动喷水灭火系统应有下列组件、 配件和设施: （1）应设有洒水喷头、 水流指示器、 报警阀组、 压力开关等组件和末端试水装置, 以及管道、 供水设施。（2）控制管道静压的区段宜分区供水或设减压阀, 控制管道动压的区段宜设减压孔板或节流管。（3）应设有泄水阀( 或泄水口) 、 排气阀( 或排气口) 和排污口（4）干式系统和预作用系统的配水管道应设快速排气阀5、一个报警阀组控制的喷头数: 湿式系统、 预作用系统不宜超过 800 只, 干式系统不宜超过 500 只。6、报警阀距地面的高度宜为 1.2m。7、连接报警阀进出口的控制阀, 宜采纳信号阀。8、每个防火分区, 每个楼层均应设水流指示器。9、仓库内顶板下喷头与货架内喷头应分别设置水流指示器。10、 水流指示器入口前设置信号阀。11、 末端试水装置由试水阀、 压力表及试水接头组成。12、 货架内喷头上方如有孔洞、 缝隙, 应在喷头上方设置集热挡水板。集热挡水板应为正方形或圆形金属板, 其平面面积不宜小于 0.12m2,周围弯边的下沿, 宜与喷头的溅水盘平齐。 管道: 1、配水管道应采纳内外壁热镀锌钢管, 当报警阀入口前管道采纳内壁不防腐的钢管时, 应在该段管道的末端设过滤器。2、管道连接应采纳沟槽式卡箍, 或丝扣、 法兰连接。3、短立管及末端试水装置的连接管, 其径不应小于 25mm4、减压孔板应符合下列规定: 下载后可任意编辑( 1) 应设在直径不小于 50mm 的水平直管段上, 前后管段的长度均不宜小于该管段直径的 5 倍。( 2) 孔口直径不应小于设置管段直径的 30%, 且不应小于20mm( 3) 应采纳不锈钢板材制作 水泵1、系统的供水泵、 稳压泵, 应采纳自灌式吸水方式。2、供水泵的吸水管应设控制阀; 出水管应设控制阀、 止回阀、 压力表和直径不小于 65mm 的试水阀。3、当水泵接合器的供水能力不能满足最不利点处作用面积的流量和压力要求时, 应实行增压措施。 10 11 9 12 8 13 6 754 3 14 1 21-----水池 2------水泵 3-------闸阀P下载后可任意编辑4-----止回阀门 5------水泵接合器 6-------消防水箱7-----湿示报警阀组 8------配水干管 9-------水流指示器10----...
