四级公路改线工程施工组织设计方案样本

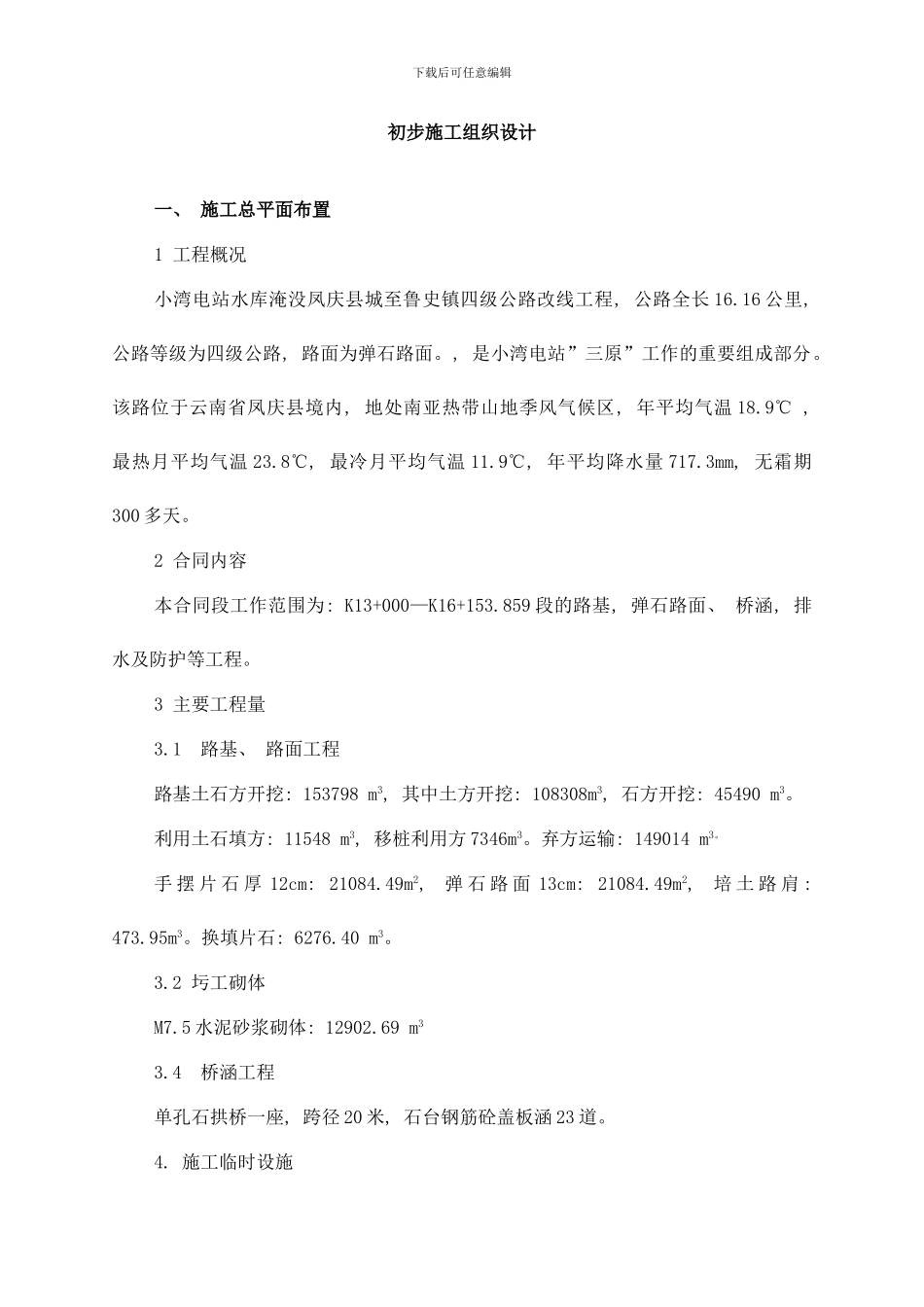

下载后可任意编辑初步施工组织设计一、 施工总平面布置1 工程概况小湾电站水库淹没凤庆县城至鲁史镇四级公路改线工程, 公路全长 16.16 公里, 公路等级为四级公路, 路面为弹石路面。, 是小湾电站”三原”工作的重要组成部分。该路位于云南省凤庆县境内, 地处南亚热带山地季风气候区, 年平均气温 18.9℃ , 最热月平均气温 23.8℃, 最冷月平均气温 11.9℃, 年平均降水量 717.3mm, 无霜期300 多天。2 合同内容本合同段工作范围为: K13+000—K16+153.859 段的路基, 弹石路面、 桥涵, 排水及防护等工程。3 主要工程量3.1 路基、 路面工程路基土石方开挖: 153798 m3, 其中土方开挖: 108308m3, 石方开挖: 45490 m3。利用土石填方: 11548 m3, 移桩利用方 7346m3。弃方运输: 149014 m3。手 摆 片 石 厚 12cm: 21084.49m2, 弹 石 路 面 13cm: 21084.49m2, 培 土 路 肩 : 473.95m3。换填片石: 6276.40 m3。 3.2 圬工砌体M7.5 水泥砂浆砌体: 12902.69 m33.4 桥涵工程单孔石拱桥一座, 跨径 20 米, 石台钢筋砼盖板涵 23 道。4. 施工临时设施下载后可任意编辑4.1 施工临时便道4.1.1 利用现有的漭街渡大桥施工便道, 与原有道路漭街渡大桥头相距约七公里, 在充分利用原有凤鲁公路的前提下, 从凤鲁公路 K42+000 老漭街渡大桥头到新大桥头的施工便道加长到达施工现场, 便道全长约 10Km, 为满足材料运输的需要, 便道路面宽保证 4.0m。4.1.2 为便于桥梁施工, 在桥的位置绕开桥基础位置开设施工便道, 以确保桥两端车辆畅通。4.2 拌和场4.2.1 在 K16+000 路的左侧设置集中拌和场地, 制作混凝土涵洞盖板, 然后运输至各涵洞安装, 以确保混凝土预制盖板质量。圬工砌体砂浆用柴动搅拌机现场拌和。4.2.2 为满足桥涵结构件预制施工的需要, 在桥头 K16+000 靠鲁史一端的桥头引道部位, 设砼结构和块石储存场地, 场内设 JS—500 型强制式砼搅拌机及砂、 石料堆放地点和预制件模板、 载重车、 汽车吊等桥涵施工及运输等设备。4.2.3 为满足砌筑砂浆拌和, 和局部砼施工, 沿线另配 J1—350 型搅拌机 5 台。4.3 施工工厂设施施工工厂设施( 见表 1—1) 施工工厂设施表 1—1序号名称单位建筑面 积占地面 积结构型 式所处位置1砼结构予制场m280600简易K16+0002厂拌系统m2500露天K16+0003制砂系统m2800露天K16+000 拌和场附近4砼搅拌站m2100简易在砼结构予制场...
