土力学实验指导书编制 赵玉玲 审核 徐新生济南大学土建学院２００ 8

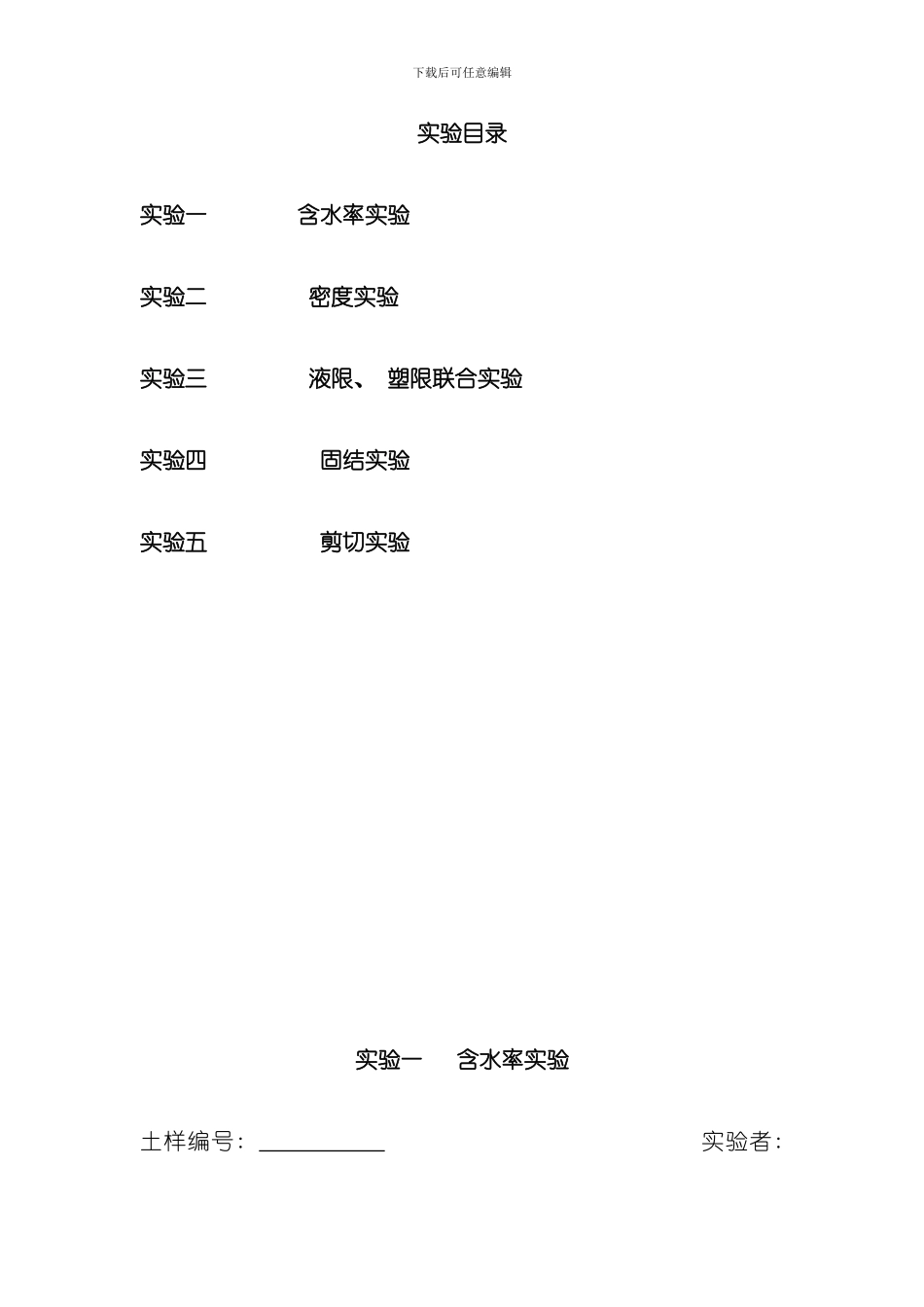

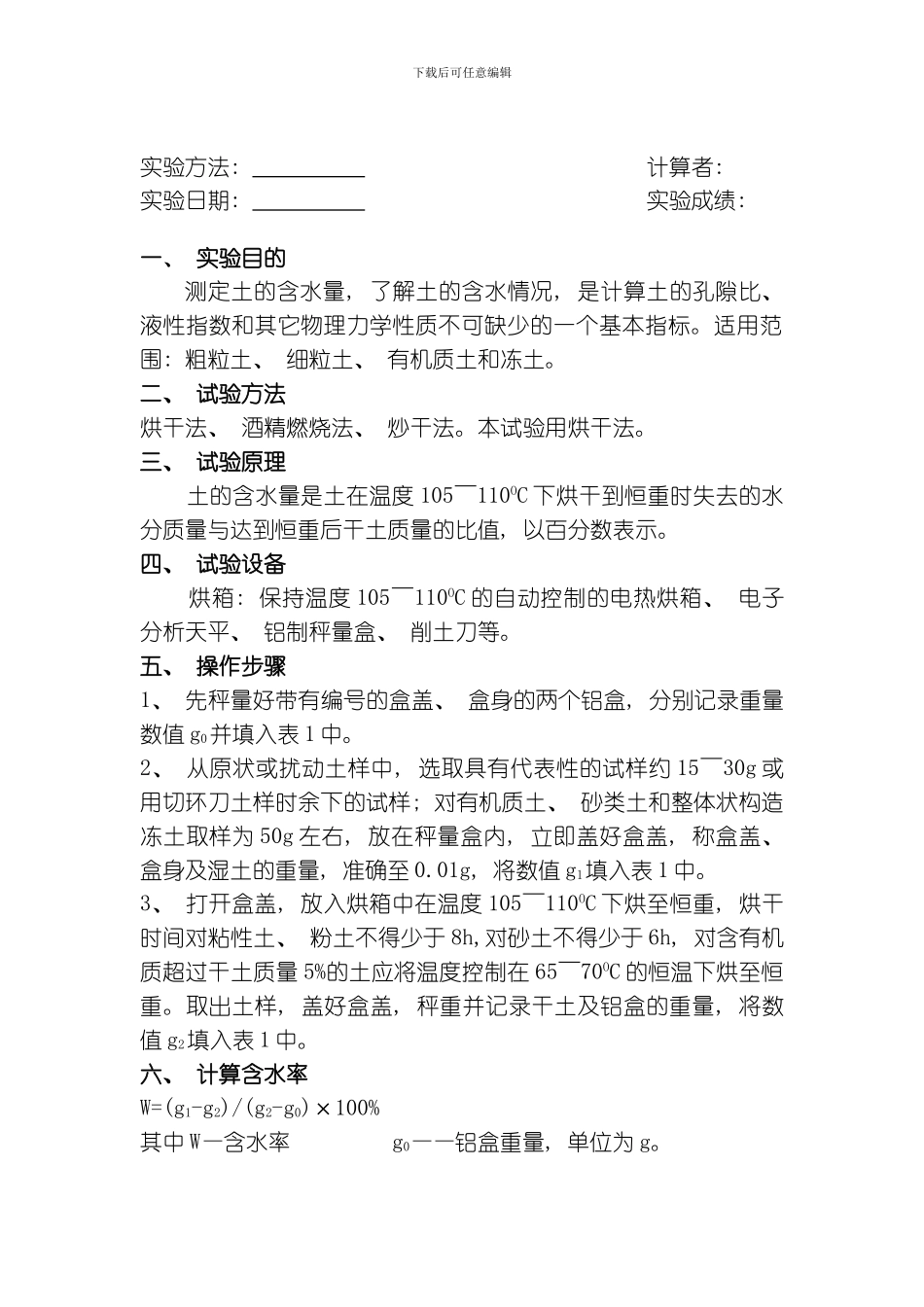

3下载后可任意编辑实验目录实验一 含水率实验实验二 密度实验实验三 液限、 塑限联合实验实验四 固结实验实验五 剪切实验实验一 含水率实验土样编号: 实验者: 下载后可任意编辑实验方法: 计算者: 实验日期: 实验成绩: 一、 实验目的测定土的含水量, 了解土的含水情况, 是计算土的孔隙比、 液性指数和其它物理力学性质不可缺少的一个基本指标
适用范围: 粗粒土、 细粒土、 有机质土和冻土
二、 试验方法烘干法、 酒精燃烧法、 炒干法
本试验用烘干法
三、 试验原理 土的含水量是土在温度 105～110OC 下烘干到恒重时失去的水分质量与达到恒重后干土质量的比值, 以百分数表示
四、 试验设备 烘箱: 保持温度 105～110OC 的自动控制的电热烘箱、 电子分析天平、 铝制秤量盒、 削土刀等
五、 操作步骤1、 先秤量好带有编号的盒盖、 盒身的两个铝盒, 分别记录重量数值 g0并填入表 1 中
2、 从原状或扰动土样中, 选取具有代表性的试样约 15～30g 或用切环刀土样时余下的试样; 对有机质土、 砂类土和整体状构造冻土取样为 50g 左右, 放在秤量盒内, 立即盖好盒盖, 称盒盖、 盒身及湿土的重量, 准确至 0
01g, 将数值 g1填入表 1 中
3、 打开盒盖, 放入烘箱中在温度 105～110OC 下烘至恒重, 烘干时间对粘性土、 粉土不得少于 8h,对砂土不得少于 6h, 对含有机质超过干土质量 5%的土应将温度控制在 65～70OC 的恒温下烘至恒重
取出土样, 盖好盒盖, 秤重并记录干土及铝盒的重量, 将数值 g2填入表 1 中
六、 计算含水率W=(g1-g2)/(g2-g0)×100%其中 W—含水率 g0——铝盒重量, 单位为 g
下载后可任意编辑g1——铝盒加湿土的重量, 单位
