土木工程测试复习题二次稿模板

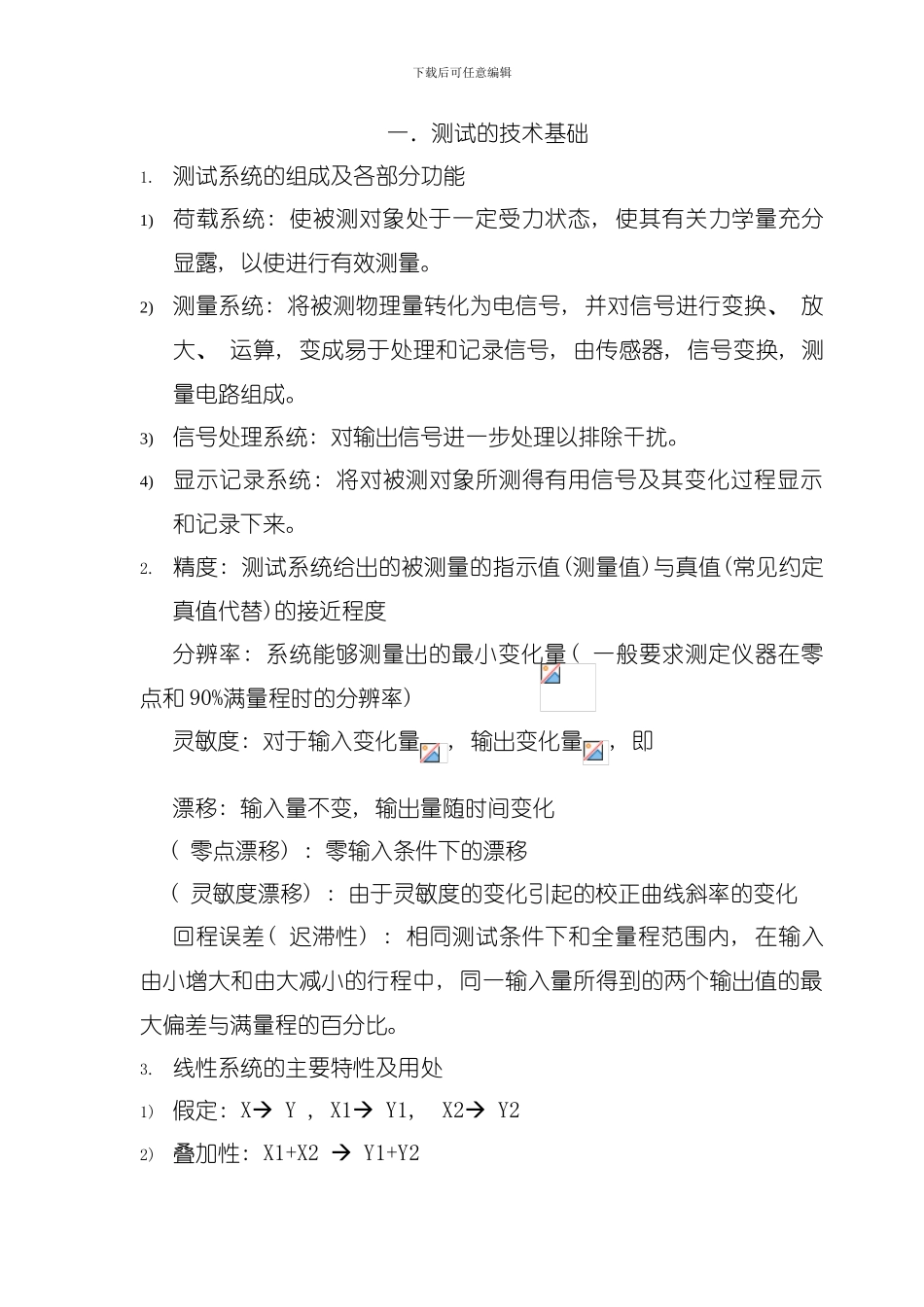

下载后可任意编辑 一．测试的技术基础1. 测试系统的组成及各部分功能1)荷载系统: 使被测对象处于一定受力状态, 使其有关力学量充分显露, 以使进行有效测量。2)测量系统: 将被测物理量转化为电信号, 并对信号进行变换、 放大、 运算, 变成易于处理和记录信号, 由传感器, 信号变换, 测量电路组成。3)信号处理系统: 对输出信号进一步处理以排除干扰。4)显示记录系统: 将对被测对象所测得有用信号及其变化过程显示和记录下来。2. 精度: 测试系统给出的被测量的指示值(测量值)与真值(常见约定真值代替)的接近程度分辨率: 系统能够测量出的最小变化量( 一般要求测定仪器在零点和 90%满量程时的分辨率) 灵敏度: 对于输入变化量, 输出变化量, 即漂移: 输入量不变, 输出量随时间变化( 零点漂移) : 零输入条件下的漂移( 灵敏度漂移) : 由于灵敏度的变化引起的校正曲线斜率的变化回程误差( 迟滞性) : 相同测试条件下和全量程范围内, 在输入由小增大和由大减小的行程中, 同一输入量所得到的两个输出值的最大偏差与满量程的百分比。3. 线性系统的主要特性及用处1) 假定: X Y , X1 Y1, X2 Y22) 叠加性: X1+X2 Y1+Y2下载后可任意编辑3) 齐次性( 比例性) : cX cY4) 微分特性: XY 5) 积分特性: XY 6) 频率保持特性: x(t)＝ Asin(ωt+φ) y(t)＝Bsin(ωt+ ξ)利用该特性能够消除干扰(其它频率的信号)4. 动态测试的不失真测试条件1) 幅频函数为常数:2) 相频函数为线性(过原点的直线):二．传感器1.压电效应: 外力作用下激起晶体表面荷电的现象, 逆压电效应热电效应: 两种不同金属组成的闭合回路中, 当两接触点处的温度不同时, 回路中产生热电势的现象压磁效应: 铁磁材料受机械力作用, 内部产生机械效应力, 从而引起导磁系数发生变化2. 应力计和应变计原理( 画图说清楚) 3. 传感器选择的基本原则1) 输入输出线性好, 灵敏度高2) 滞后、 偏移误差小下载后可任意编辑3) 动态特性好4) 功耗小5) 对测试对象影响小6) 抗干扰能力强7) 重复性好, 有互换性8) 抗腐蚀性好, 能长期使用9) 易维修和校准三．电阻应变测量技术1. 设计题( 要完整) 2.电阻应变效应: 导体产生机械变形时, 电阻值发生变化的现象应变片的灵敏系数: 单向受力状态下, 敏感栅纵向中心线与应力方向平行时, 应变片电阻值的相对变化与沿其纵向的应变之比值。横向效应: 由于横向应变使得应变...
