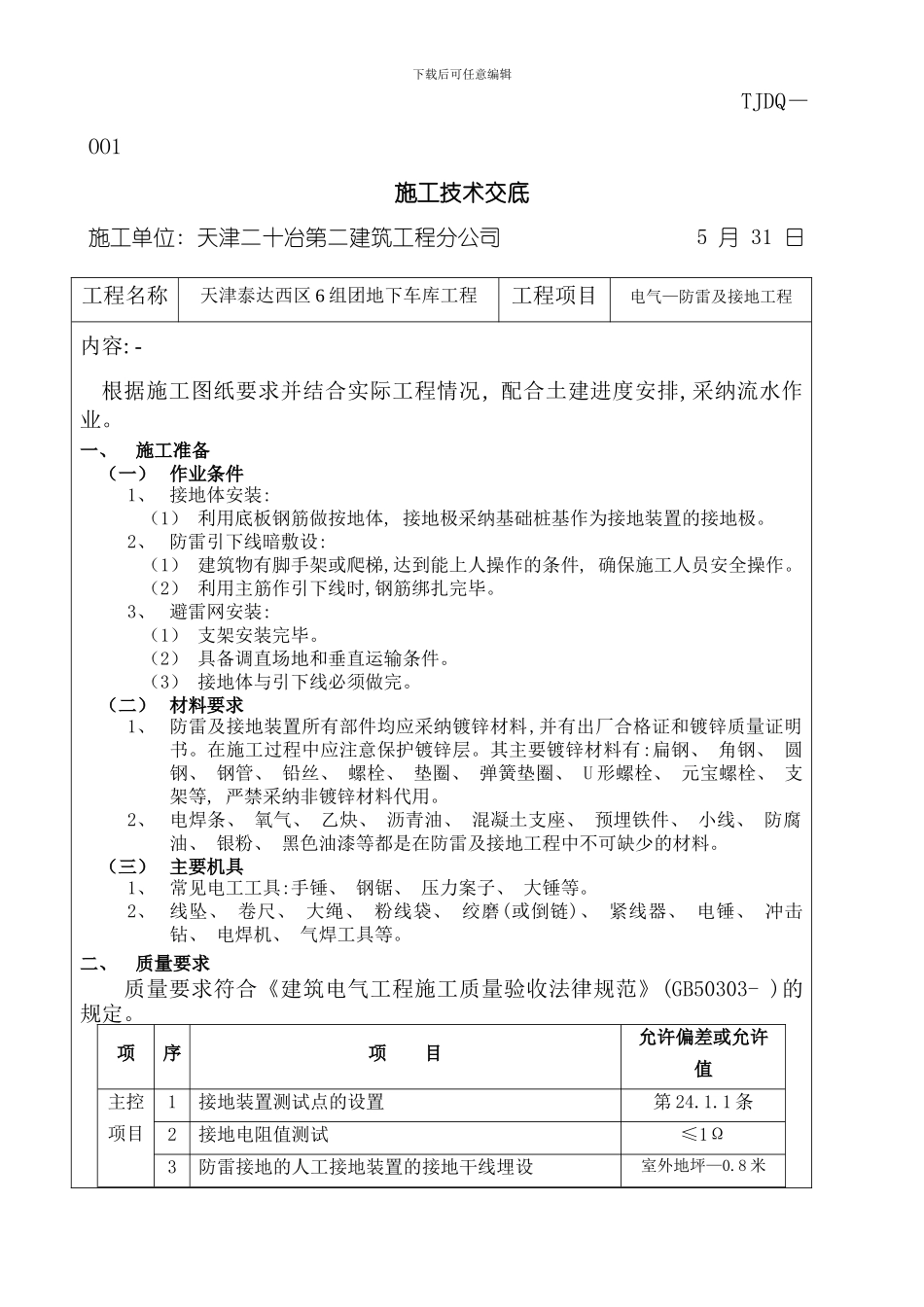

下载后可任意编辑TJDQ—OO1施工技术交底施工单位: 天津二十冶第二建筑工程分公司 5 月 31 日工程名称天津泰达西区 6 组团地下车库工程工程项目电气—防雷及接地工程内容: -根据施工图纸要求并结合实际工程情况, 配合土建进度安排, 采纳流水作业
一、施工准备（一） 作业条件1、 接地体安装:（1） 利用底板钢筋做按地体, 接地极采纳基础桩基作为接地装置的接地极
2、 防雷引下线暗敷设:（1） 建筑物有脚手架或爬梯,达到能上人操作的条件, 确保施工人员安全操作
（2） 利用主筋作引下线时,钢筋绑扎完毕
3、 避雷网安装:（1） 支架安装完毕
（2） 具备调直场地和垂直运输条件
（3） 接地体与引下线必须做完
（二） 材料要求1、 防雷及接地装置所有部件均应采纳镀锌材料,并有出厂合格证和镀锌质量证明书
在施工过程中应注意保护镀锌层
其主要镀锌材料有:扁钢、 角钢、 圆钢、 钢管、 铅丝、 螺栓、 垫圈、 弹簧垫圈、 U 形螺栓、 元宝螺栓、 支架等, 严禁采纳非镀锌材料代用
2、 电焊条、 氧气、 乙炔、 沥青油、 混凝土支座、 预埋铁件、 小线、 防腐油、 银粉、 黑色油漆等都是在防雷及接地工程中不可缺少的材料
（三） 主要机具1、 常见电工工具:手锤、 钢锯、 压力案子、 大锤等
2、 线坠、 卷尺、 大绳、 粉线袋、 绞磨(或倒链)、 紧线器、 电锤、 冲击钻、 电焊机、 气焊工具等
二、质量要求质量要求符合《建筑电气工程施工质量验收法律规范》(GB50303- )的规定

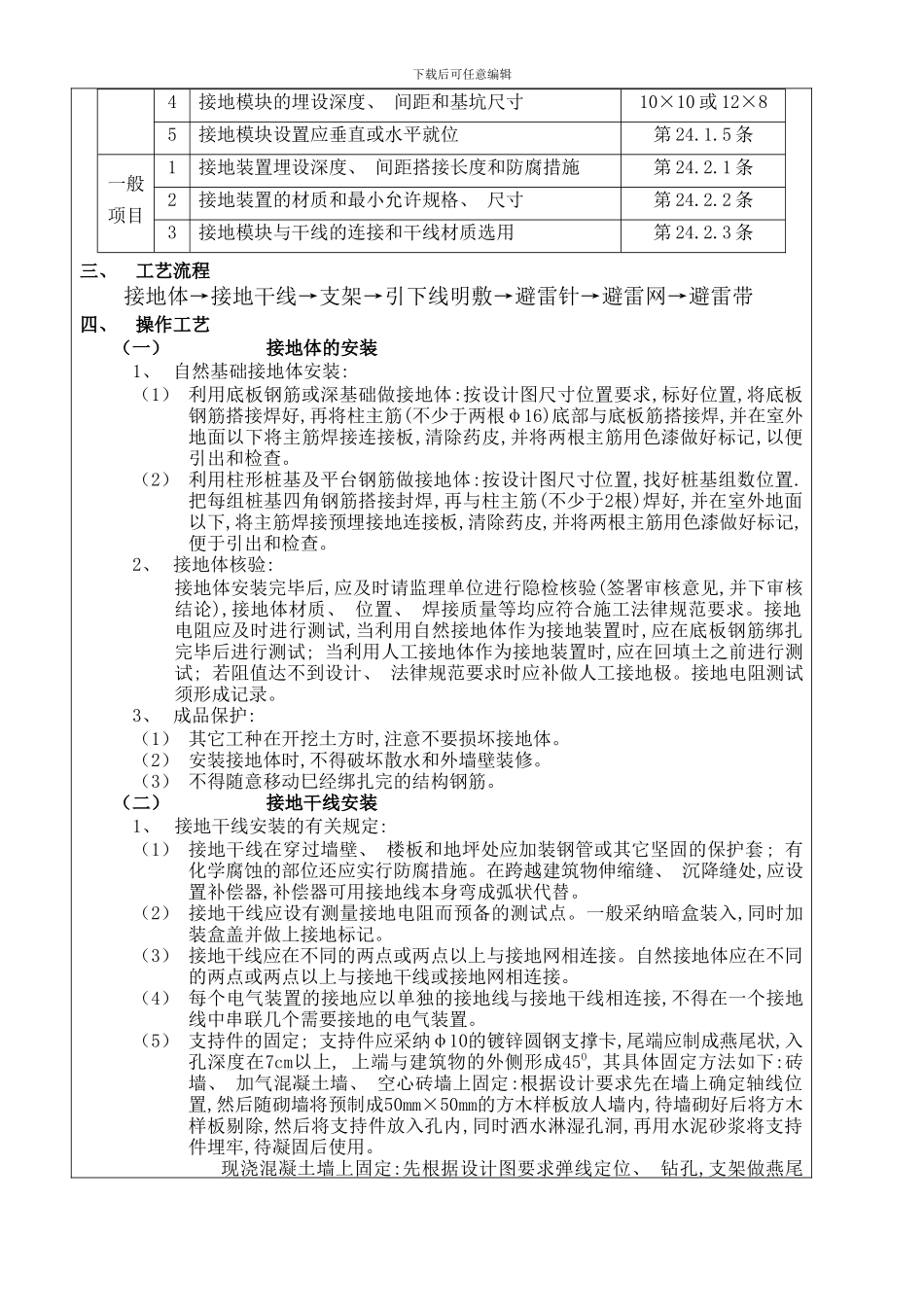

项序项 目允许偏差或允许值主控项目1接地装置测试点的设置第 24
1 条2接地电阻值测试≤1Ω3防雷接地的人工接地装置的接地干线埋设室外地坪—0
8 米下载后可任意编辑4接地模块的埋设深度、 间距和基坑尺寸10×10 或 12×85接地模块设置应垂直或水平就位第 24
5 条一般项目1接
