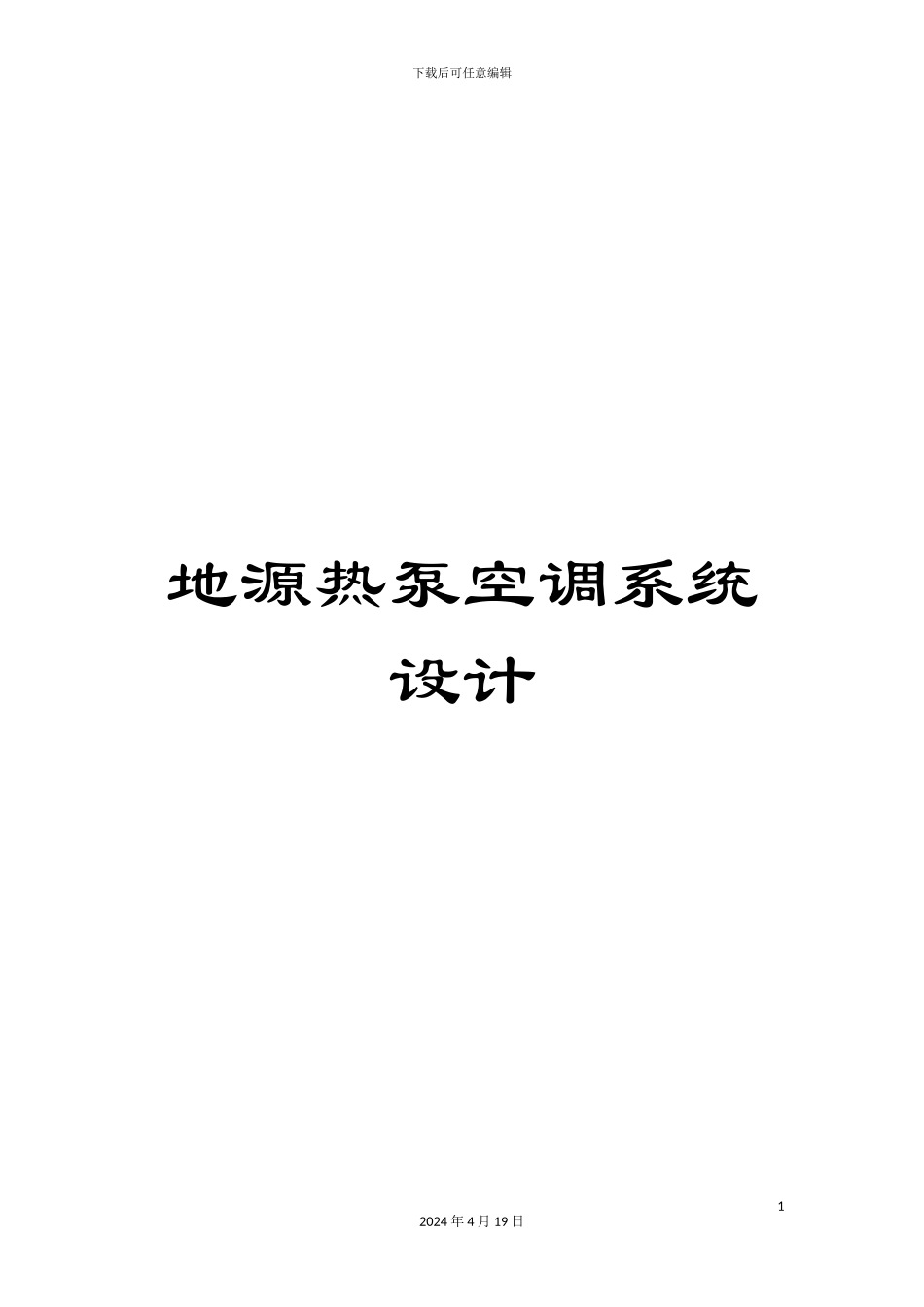

下载后可任意编辑地源热泵空调系统设计12024 年 4 月 19 日下载后可任意编辑摘 要该别墅系一栋集文化娱乐，办公，客房等一体的多功能综合别墅。该别墅选择地源热泵为空调冷热源, 空调系统的室内部分采纳风机盘管加独立新风系统，末端设备为风机盘管, 新风处理到室内等焓线，过渡季节只供新风,部分房间采纳地板辐射供暖。本论文从地源热泵工作原理出发，详细地进行了地源热泵空调系统设计和特点分析,并与普通空调系统进行了经济上和技术上的比较。地源热泵地下换热器采纳 U 型竖埋管地下换热器;主卧式采纳了低温水地板辐射供暖系统。关键词：别墅；地源热泵；竖直埋管；地板辐射供暖 1.1 课题背景地热是一种可再生的自然能源。尽管当前它的应用还不能像传统能源(煤、石油、天然气、水力能和核能)那样广泛，但由于地壳里蕴藏着丰富的地热能，特别是在传统能源越来越缺乏的今日，地热能利用在许多国家已得到了相当的重视。地源热泵中央空调系统是利用了地球表面浅层地热资源(一般小于 400 米深)作为冷热源，进行能量转换的供暖空调系统。地表浅层地热资源能够称之为地源，是指地表土壤、地下水或河流、湖泊中吸收太阳能、地热能而蕴藏的低温位热能。地表浅层是一个巨大的太阳能集热器，收集了 47％的太阳能，比人类每年利用能量的 500 倍还多。它不受地域、资源等限制，真正是量大面广、无处不在。这种储存于地表浅层近乎无限的可再生能源，使得地源也成为清洁的可再生能源一种形式。地源热泵中央空调系统是利用水与地源(地下水、土壤或地表水)进行冷12024 年 4 月 19 日下载后可任意编辑热交换来作为水源热泵的冷热源，冬季把地源中的热量“取”出来，供给室内采暖，此时地源为“热泵”；夏季把室内热量“取”出来，释放到地下水、土壤或地表水中，此时地源为“冷源”。地源热泵中央空调系统经过输入少量的高品位能源(如电能)，实现低温位热能向高温位转移。与锅炉(电、燃料)供热系统相比，锅炉供热只能将 90％以上的电能或 70—90％的燃料内能转化为热量供用户使用，因此地源热泵中央空调系统要比电锅炉加热节约三分之二以上的电能，比燃料锅炉节约二分之一以上的能量；由于地源热泵中央空调系统的热源温度全年较为稳定，一般为 9—16℃，其制冷、制热系数可达 3.5—6.3，与传统的空气源热泵相比，要高出 40％左右，其运行费用为普通中央空调的 50—60％。地源热泵中央空调系统的污染物排放，与空气源热泵相比，相当于...
