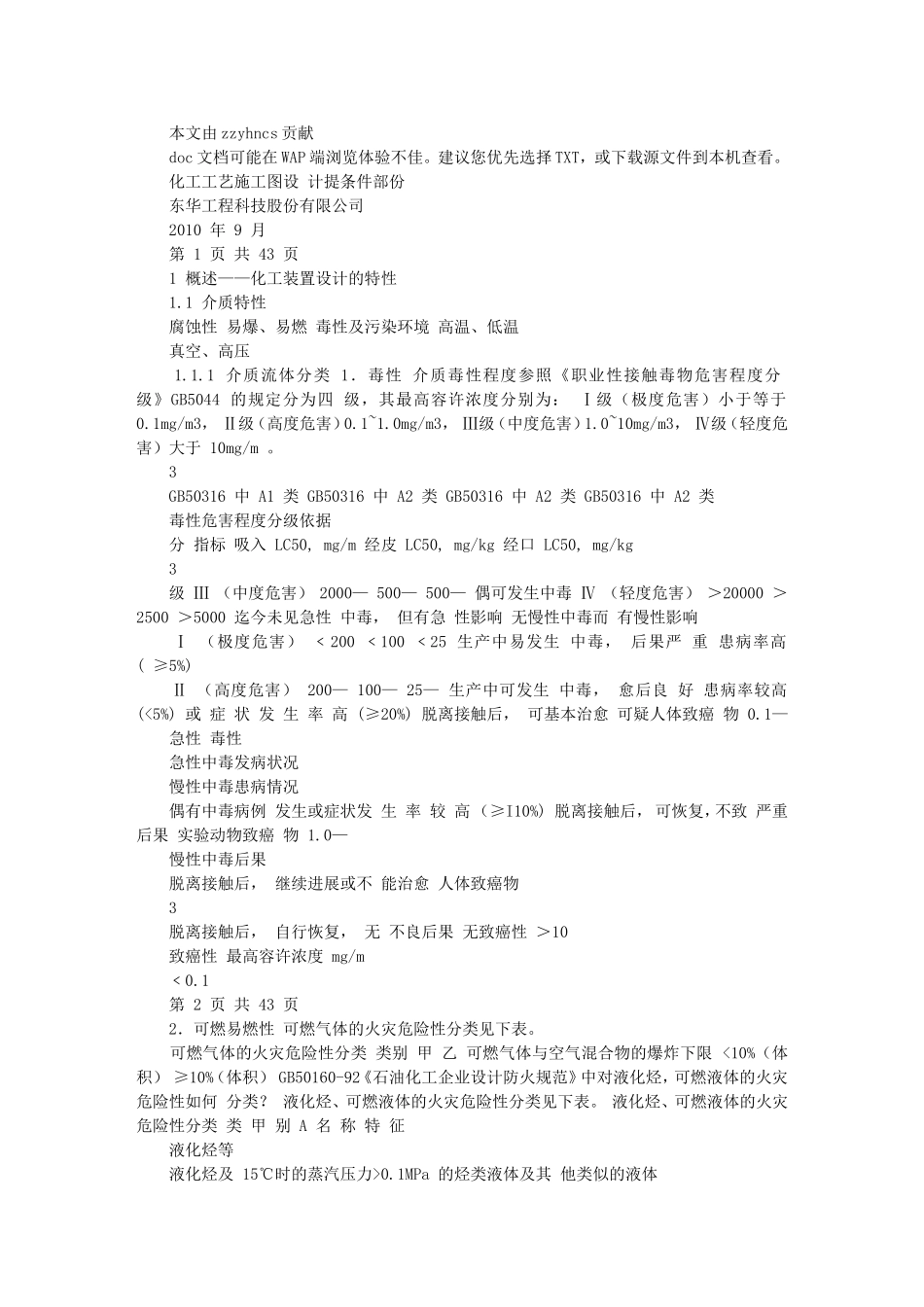

本文由zzyhncs贡献doc文档可能在WAP端浏览体验不佳。建议您优先选择TXT，或下载源文件到本机查看。化工工艺施工图设计提条件部份东华工程科技股份有限公司2010年9月第1页共43页1概述——化工装置设计的特性1.1介质特性腐蚀性易爆、易燃毒性及污染环境高温、低温真空、高压1.1.1介质流体分类1．毒性介质毒性程度参照《职业性接触毒物危害程度分级》GB5044的规定分为四级，其最高容许浓度分别为：Ⅰ级（极度危害）小于等于0.1mg/m3，Ⅱ级（高度危害）0.1~1.0mg/m3，Ⅲ级（中度危害）1.0~10mg/m3，Ⅳ级（轻度危害）大于10mg/m。3GB50316中A1类GB50316中A2类GB50316中A2类GB50316中A2类毒性危害程度分级依据分指标吸入LC50,mg/m经皮LC50,mg/kg经口LC50,mg/kg3级Ⅲ（中度危害）2000—500—500—偶可发生中毒Ⅳ（轻度危害）＞20000＞2500＞5000迄今未见急性中毒，但有急性影响无慢性中毒而有慢性影响Ⅰ（极度危害）﹤200﹤100﹤25生产中易发生中毒，后果严重患病率高(≥5%)Ⅱ（高度危害）200—100—25—生产中可发生中毒，愈后良好患病率较高(<5%)或症状发生率高(≥20%)脱离接触后，可基本治愈可疑人体致癌物0.1—急性毒性急性中毒发病状况慢性中毒患病情况偶有中毒病例发生或症状发生率较高（≥I10%)脱离接触后，可恢复，不致严重后果实验动物致癌物1.0—慢性中毒后果脱离接触后，继续进展或不能治愈人体致癌物3脱离接触后，自行恢复，无不良后果无致癌性＞10致癌性最高容许浓度mg/m﹤0.1第2页共43页2．可燃易燃性可燃气体的火灾危险性分类见下表。可燃气体的火灾危险性分类类别甲乙可燃气体与空气混合物的爆炸下限<10%（体积）≥10%（体积）GB50160-92《石油化工企业设计防火规范》中对液化烃，可燃液体的火灾危险性如何分类？液化烃、可燃液体的火灾危险性分类见下表。液化烃、可燃液体的火灾危险性分类类甲别A名称特征液化烃等液化烃及15℃时的蒸汽压力>0.1MPa的烃类液体及其他类似的液体B乙AB丙AB可燃液体甲A类以外，闪点<28℃闪点≥28℃至≤45℃闪点>45℃至<60℃闪点≥60℃至≤120℃闪点>120℃3．耐腐蚀性等级分类酸、碱、尿素、NH3、氢、氧、氯离子、硫化氢汽、CO2汽等在不同温度不同浓度下的腐蚀性。耐腐蚀等级分类分类充分耐腐蚀材料耐腐蚀材料尚耐腐蚀材料不耐腐蚀材料年腐蚀率﹤0.05mm/年（可充分利用）0.05～0.1mm/年（可使用）0.1～0.5mm/年（可加大腐蚀裕度）＞0.5mm/年（不能用）第3页共43页4.GB50316-2000《工业金属管道设计规范》中对流体的分类A1类流体categoryA1fluid在本规范内系指剧毒流体，在输送过程中如有极少量的流体泄漏到环境中，被人吸入或与人体接触时，能造成严重中毒，脱离接触后，不能治愈。相当于现行国家标准《职业性接触毒物危害程度分级》GB5044中Ⅰ级（极度危害）的毒物。A2类流体categoryA1fluid在本规范内系指有毒流体，接触此类流体后，会有不同程度的中毒，脱离接触后可治愈。相当于《职业性接触毒物危害程度分级》GB5044中Ⅱ级及以下（高度、中度、轻度危害）的毒物。B类流体categoryBfluid在本规范内系指这些流体在环境或操作条件下是一种气体或可闪蒸产生气体的液体，这些流体能点燃并在空气中连续燃烧。D类流体categoryDfluid指不可燃、无毒、设计压力小于或等于1.0MPa和设计温度介于-20~186℃之间的流体。C类流体categoryCfluid系指不包括D类流体的不可燃、无毒的流体。1.2生产特性要求连续稳定（大型装置一、二年才停车检修），开停车耗时、化钱。1.3设计特性要求物料与热量的基本平衡工艺流程复杂，控制要求很高各专业、各设计环节都涉及安全因素内容设备和管道材料种类多、针对性强1.4众多的标准和规范2化工厂建设及化工设计的程序规范的项目建设程序需通过项目建议、可行性研究、初步设计直至施工图设计等几个阶段。第4页共43页2.1项目建议书项目建议书是基本建设程序中最初阶段的工作，是对建设项目的轮廓设想和立项的先导，是为建设项目得以立项而提出的建议。文件内容包括市场初步分析、原材料供应、产品规模、初步厂址、预计投资和效益等内容。其重点是论述项目建设的必要性。2.2可行性研究报告上级部门批准项目建议书、设计单位...
