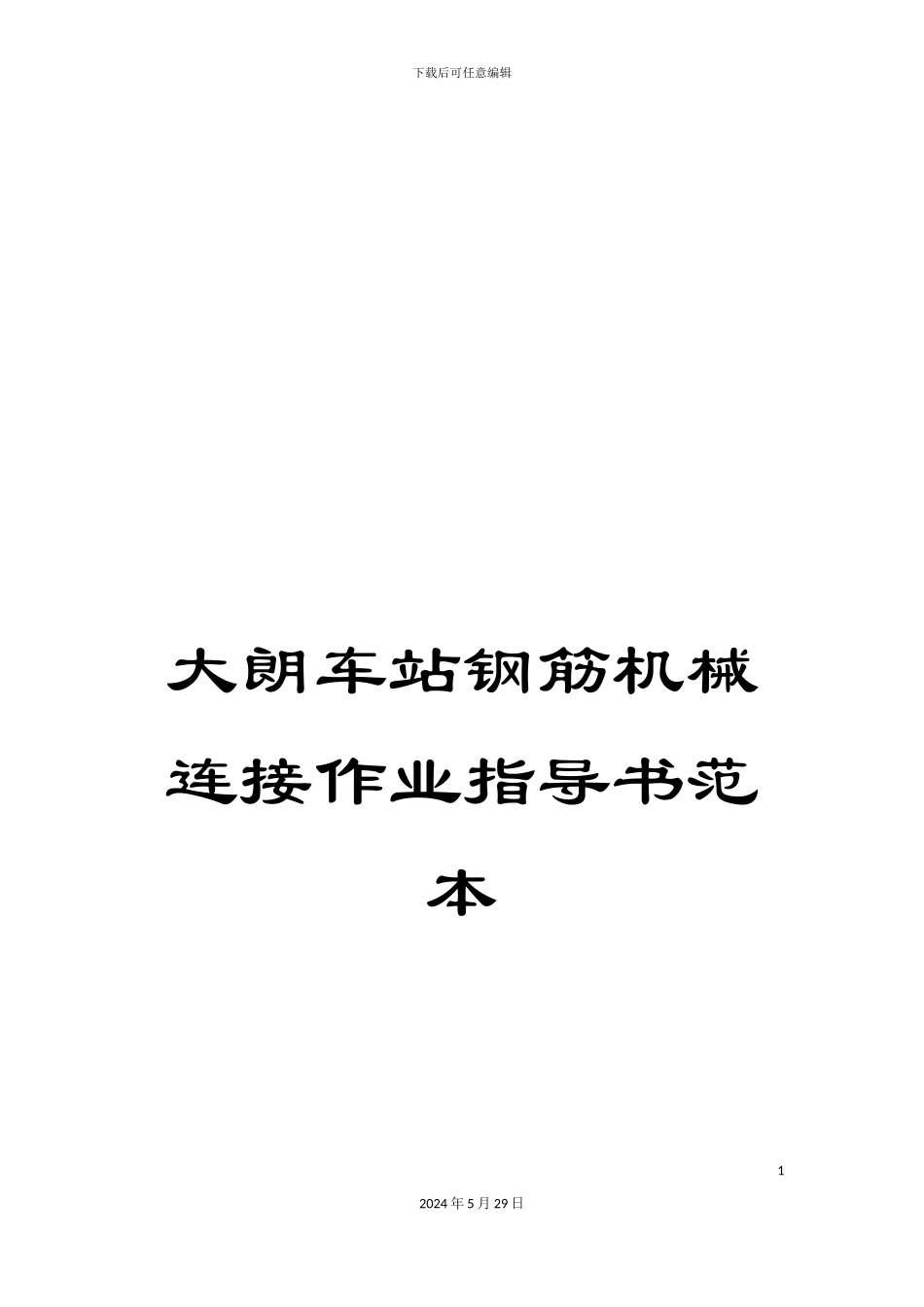

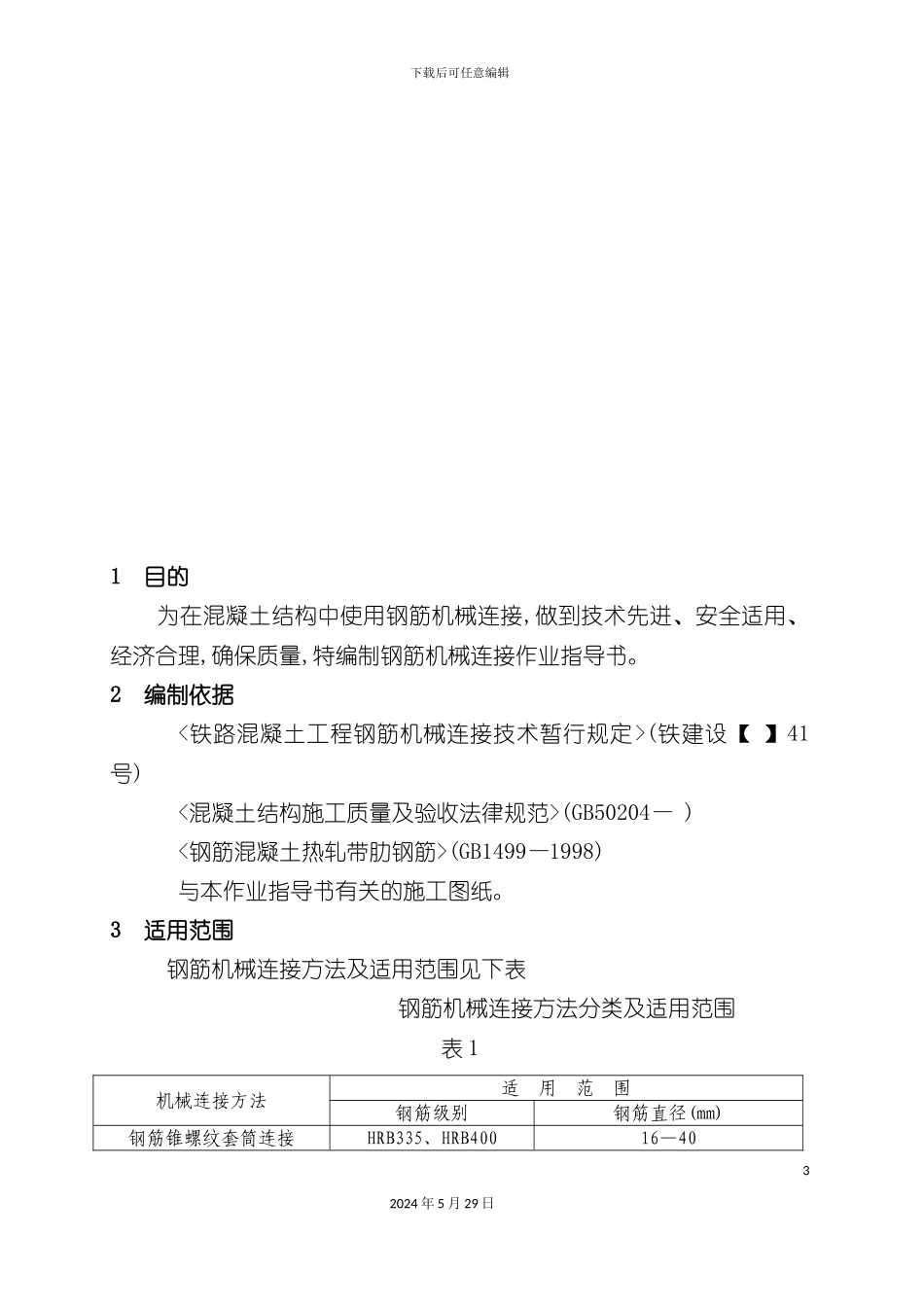

下载后可任意编辑大朗车站钢筋机械连接作业指导书范本12024 年 5 月 29 日下载后可任意编辑22024 年 5 月 29 日下载后可任意编辑1 目的 为在混凝土结构中使用钢筋机械连接,做到技术先进、安全适用、经济合理,确保质量,特编制钢筋机械连接作业指导书。2 编制依据<铁路混凝土工程钢筋机械连接技术暂行规定>(铁建设【 】41号) <混凝土结构施工质量及验收法律规范>(GB50204— ) <钢筋混凝土热轧带肋钢筋>(GB1499—1998)与本作业指导书有关的施工图纸。3 适用范围 钢筋机械连接方法及适用范围见下表 钢筋机械连接方法分类及适用范围 表 1机械连接方法适 用 范 围钢筋级别钢筋直径(mm)钢筋锥螺纹套筒连接HRB335、HRB40016—4032024 年 5 月 29 日下载后可任意编辑RRB40016—404 直螺纹套筒连接优点 a、端头丝在加工厂加工,现场组装,速度快、成本低; b、连接钢筋利用力矩板手,不受气候影响,可全天施工; c、可连接水平筋和竖筋,不受化学成份和含碳量限制; d、钢筋接头自锁性能好,能传递拉力和压力。5 施工准备5.1 参加接头施工的操作工人、技术管理和质量管理人员均应参加技术规程培训;操作工人应经考核合格后持证上岗。5.2 技术人员熟悉图纸及有关的法律规范、规程、标准,编制作业指导书。5.3 技术人员在施工前向具体作业人员进行全面的技术交底。5.4 钢筋应先调直再下料。切口端面应与钢筋轴线垂直,不得有马蹄形或挠曲,不得用气割下料,应用砂轮切割机下料。5.5 机械准备 5.5.1 钢筋套丝机 钢筋套丝机是加工锥形螺纹的一种专用设备,螺纹丝头加工时,应采纳水性润滑液,不得使用油性润滑液。 5.5.2 扭力板手 扭力板手是把钢筋与连接套筒拧紧的工具,其型号为 PW360(管钳型)性能 100—360NM,HL—02 型,性能 70—350NM。5.5.3 量规量规包括牙形规、卡规和锥螺纹塞规(塞通规、塞止规)。6 钢筋直螺纹套筒连接接一般要求6.1 结构构件中纵向受力钢筋的接头宜相互错开,钢筋机械连接的连接区段长度应按 35d 计算(d 为被连接钢筋中的较大直径)且不小42024 年 5 月 29 日下载后可任意编辑于 500mm 以内确定。在同一连接区段内有接头的受力钢筋截面面积占受力钢筋总截面面积的百分率(以下简称接头百分率),应符合下列规定:(1)接头宜避开有抗震设防要求的框架的梁端、柱端箍筋加密区;当无法避开时,接头率不应大于 50%。(2)对直接承受动力荷载的结构构件,接头百分率不应大于50%。(3)受拉区的受力钢筋接头...
