大桥体外预应力施工组织设计概述

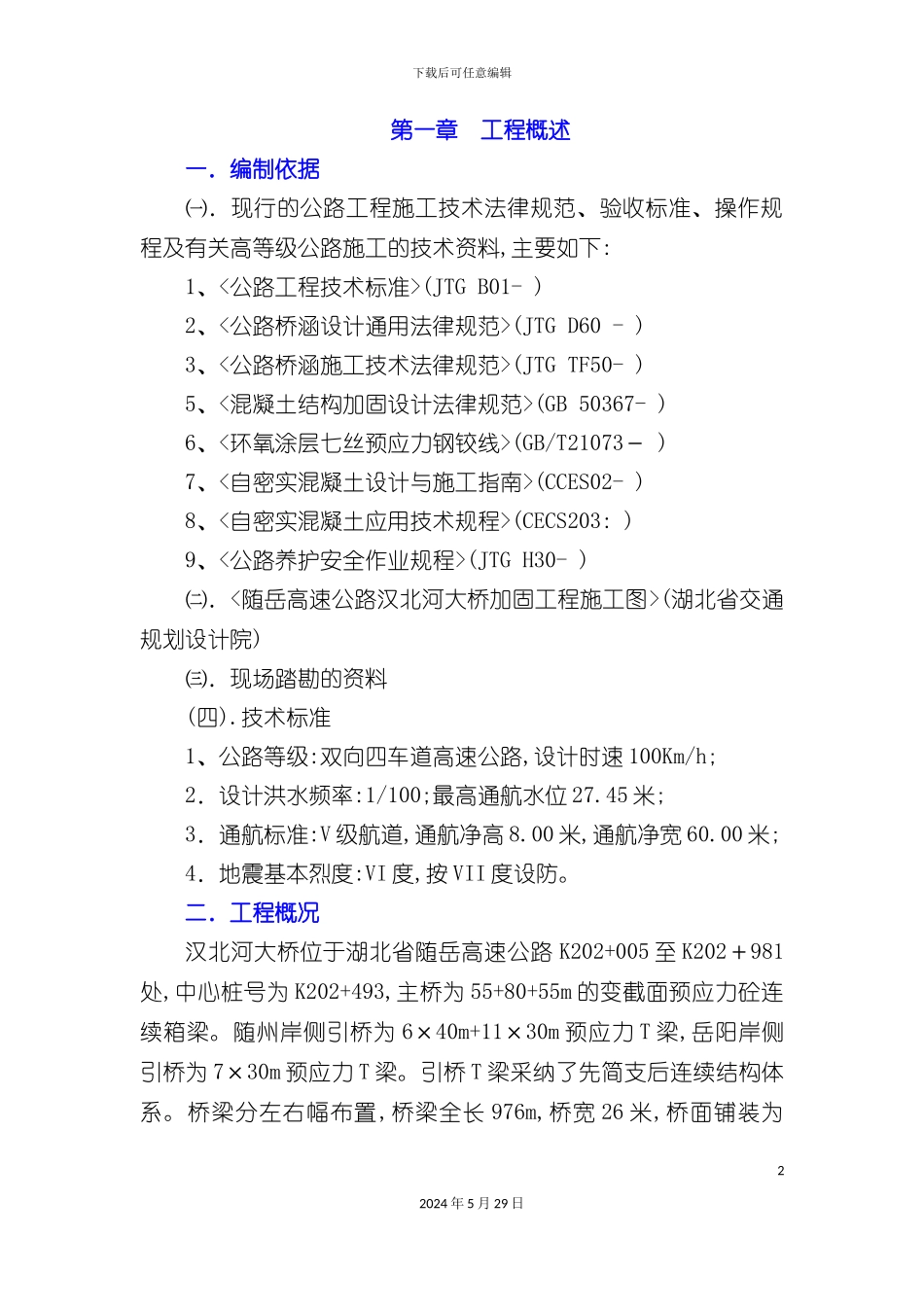

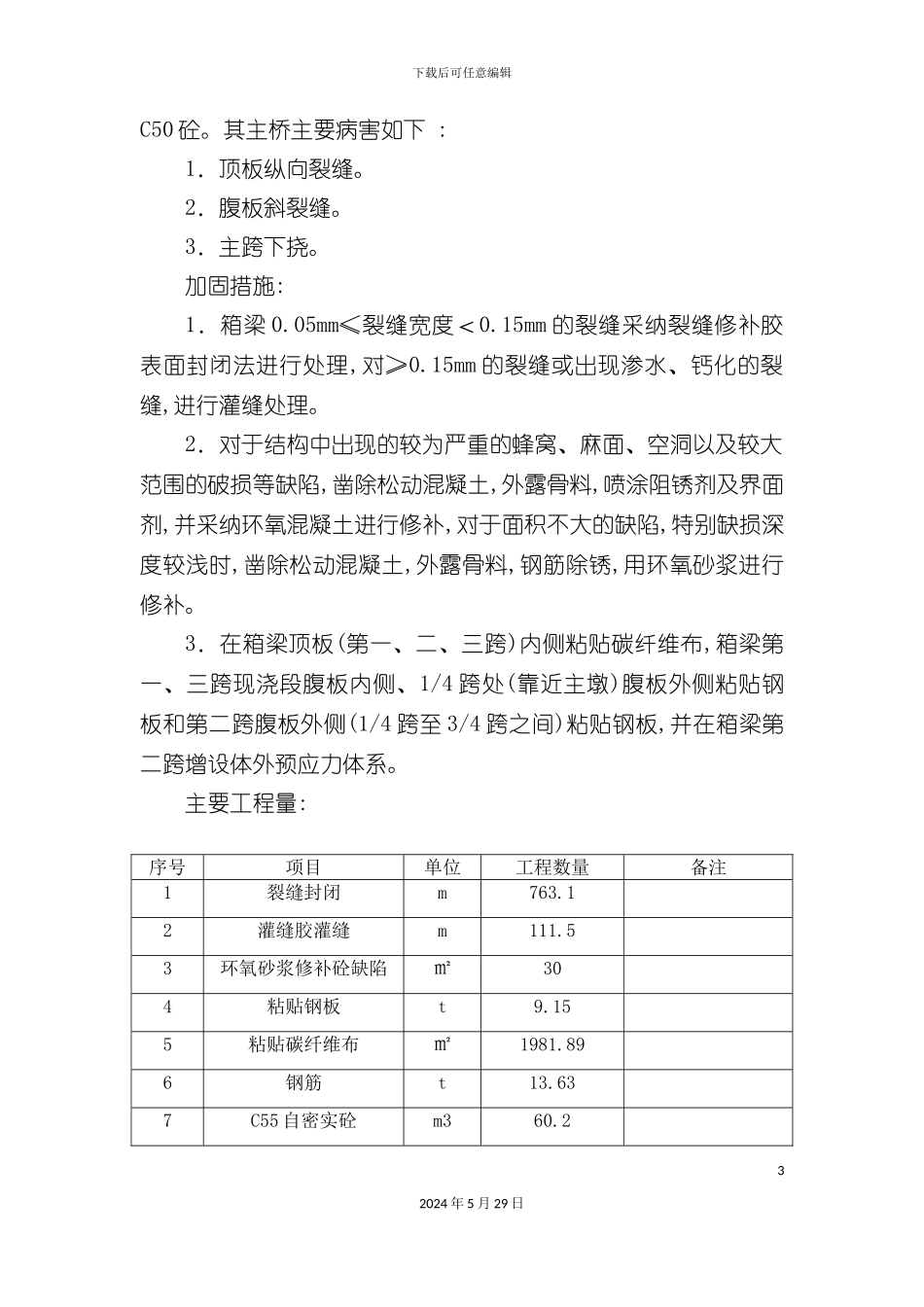

下载后可任意编辑大桥体外预应力施工组织设计概述12024 年 5 月 29 日下载后可任意编辑第一章 工程概述一．编制依据㈠．现行的公路工程施工技术法律规范、验收标准、操作规程及有关高等级公路施工的技术资料,主要如下:1、<公路工程技术标准>(JTG B01- )2、<公路桥涵设计通用法律规范>(JTG D60 - )3、<公路桥涵施工技术法律规范>(JTG TF50- )5、<混凝土结构加固设计法律规范>(GB 50367- )6、<环氧涂层七丝预应力钢铰线>(GB/T21073－ )7、<自密实混凝土设计与施工指南>(CCES02- )8、<自密实混凝土应用技术规程>(CECS203: )9、<公路养护安全作业规程>(JTG H30- )㈡．<随岳高速公路汉北河大桥加固工程施工图>(湖北省交通规划设计院)㈢．现场踏勘的资料(四).技术标准1、公路等级:双向四车道高速公路,设计时速 100Km/h;2．设计洪水频率:1/100;最高通航水位 27.45 米;3．通航标准:V 级航道,通航净高 8.00 米,通航净宽 60.00 米;4．地震基本烈度:VI 度,按 VII 度设防。 二．工程概况汉北河大桥位于湖北省随岳高速公路 K202+005 至 K202＋981处,中心桩号为 K202+493,主桥为 55+80+55m 的变截面预应力砼连续箱梁。随州岸侧引桥为 6×40m+11×30m 预应力 T 梁,岳阳岸侧引桥为 7×30m 预应力 T 梁。引桥 T 梁采纳了先简支后连续结构体系。桥梁分左右幅布置,桥梁全长 976m,桥宽 26 米,桥面铺装为22024 年 5 月 29 日下载后可任意编辑C50 砼。其主桥主要病害如下 :1．顶板纵向裂缝。2．腹板斜裂缝。3．主跨下挠。加固措施: 1．箱梁 0.05mm≤裂缝宽度＜0.15mm 的裂缝采纳裂缝修补胶表面封闭法进行处理,对≥0.15mm 的裂缝或出现渗水、钙化的裂缝,进行灌缝处理。2．对于结构中出现的较为严重的蜂窝、麻面、空洞以及较大范围的破损等缺陷,凿除松动混凝土,外露骨料,喷涂阻锈剂及界面剂,并采纳环氧混凝土进行修补,对于面积不大的缺陷,特别缺损深度较浅时,凿除松动混凝土,外露骨料,钢筋除锈,用环氧砂浆进行修补。 3．在箱梁顶板(第一、二、三跨)内侧粘贴碳纤维布,箱梁第一、三跨现浇段腹板内侧、1/4 跨处(靠近主墩)腹板外侧粘贴钢板和第二跨腹板外侧(1/4 跨至 3/4 跨之间)粘贴钢板,并在箱梁第二跨增设体外预应力体系。主要工程量:序号项目单位工程数量备注1裂缝封闭m763.12灌缝胶灌缝m111.53环氧砂浆修补砼缺陷㎡304粘贴钢板t9.155粘贴碳纤维布㎡1981.896钢筋t13.637C55 自密实砼m360.232024 年 ...
