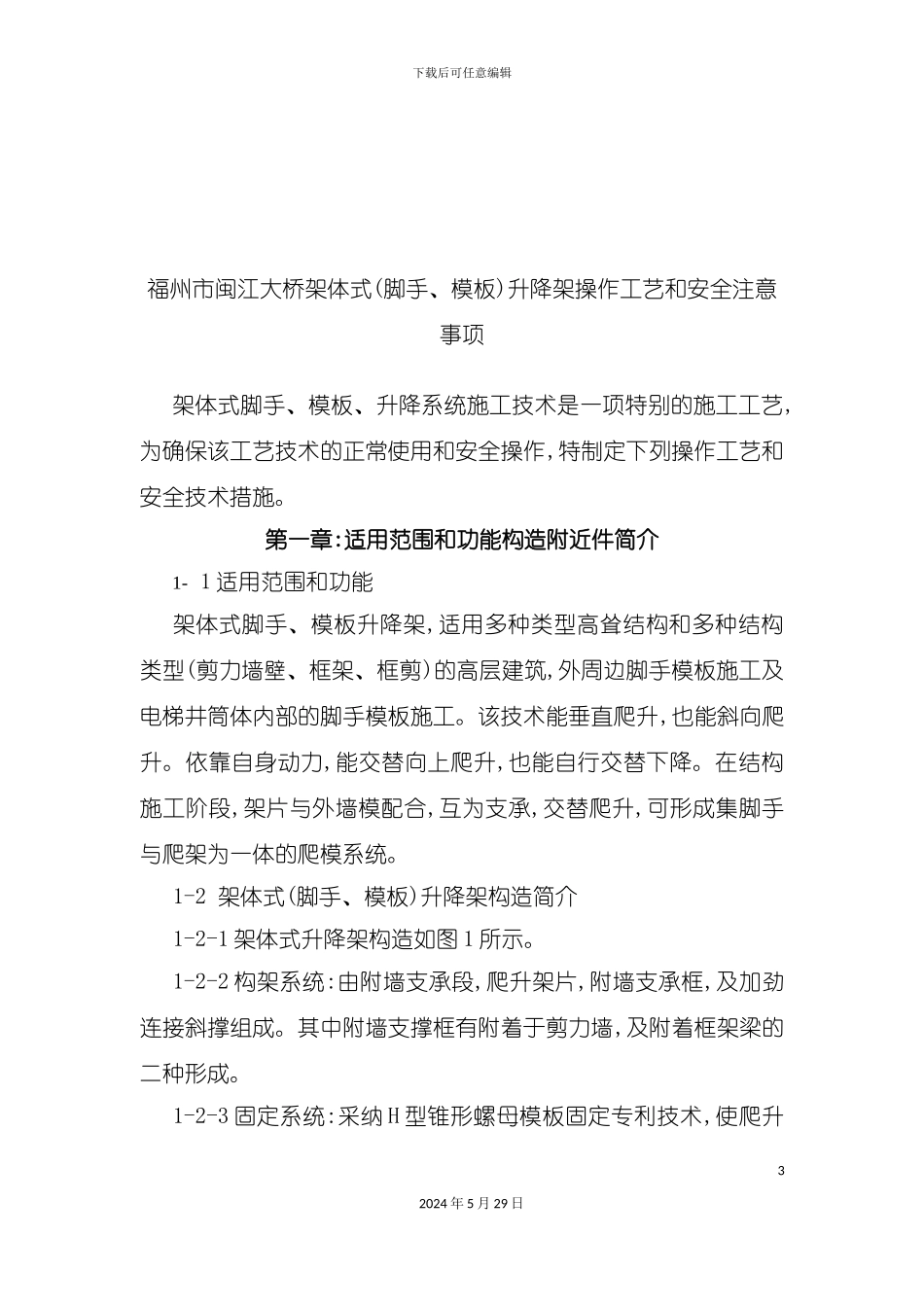

下载后可任意编辑大桥架体式升降架操作工艺与安全注意事项12024 年 5 月 29 日下载后可任意编辑22024 年 5 月 29 日下载后可任意编辑福州市闽江大桥架体式(脚手、模板)升降架操作工艺和安全注意事项架体式脚手、模板、升降系统施工技术是一项特别的施工工艺,为确保该工艺技术的正常使用和安全操作,特制定下列操作工艺和安全技术措施。第一章:适用范围和功能构造附近件简介1- 1 适用范围和功能架体式脚手、模板升降架,适用多种类型高耸结构和多种结构类型(剪力墙壁、框架、框剪)的高层建筑,外周边脚手模板施工及电梯井筒体内部的脚手模板施工。该技术能垂直爬升,也能斜向爬升。依靠自身动力,能交替向上爬升,也能自行交替下降。在结构施工阶段,架片与外墙模配合,互为支承,交替爬升,可形成集脚手与爬架为一体的爬模系统。1-2 架体式(脚手、模板)升降架构造简介1-2-1 架体式升降架构造如图 1 所示。1-2-2 构架系统:由附墙支承段,爬升架片,附墙支承框,及加劲连接斜撑组成。其中附墙支撑框有附着于剪力墙,及附着框架梁的二种形成。1-2-3 固定系统:采纳 H 型锥形螺母模板固定专利技术,使爬升32024 年 5 月 29 日下载后可任意编辑架固定无需另行埋置螺栓和配件,且固定螺栓系统大部分重复周转使用。1-2-4 动力系统:sy-1 型采纳 5 吨手动倒链葫芦;SY-2 型采纳电动链式葫芦。1-2-5 承力挑架配制有:抗倾、自锁机构。1-3 附件:1-3-1 保险钢丝绳,每组提升架体配置 2 根,架体宽度不大于 12米。规格 φ18.5,长度 4-5 米,两端头加工成环套。1-3-2 配用保险手拉葫芦 5 吨,根据工程情况配备。1-3-3 拉结导轮防倾机构,每组升降架体的两端侧各布置二组爬架开口端与模板之间要装移动工具式拉结导轮。移动工具拉结导轮安装周转应用。1-3-4 顶、推脚轮,安装在附着支承框位置。1-3-4 固定螺栓,有架体和模板两种规格,与相应的 M24H 型螺母配置应用。材料 45#钢调质加工。1- 4 模板 可采纳多种形式:钢大模,钢框胶合板大模,组合钢模拼焊大模等,并键在于模板肋和回檩连接牢固,能有效传递垂直向外力,支承吊环的布置和焊接要严格满足设计要求。第二章:工艺原理和工艺流程2-1 工艺原理 架体式(脚手、模板)升降架系统,由爬架、模板或已浇注墙体,提升动力三大部分组成。其工艺原理为架体和模板以混凝土墙体、42024 年 5 月 29 日下载后可任意编辑柱、梁,作为固定支承体。架体与模板(或下降吊挂件)之间利用提升动力,互为支...
