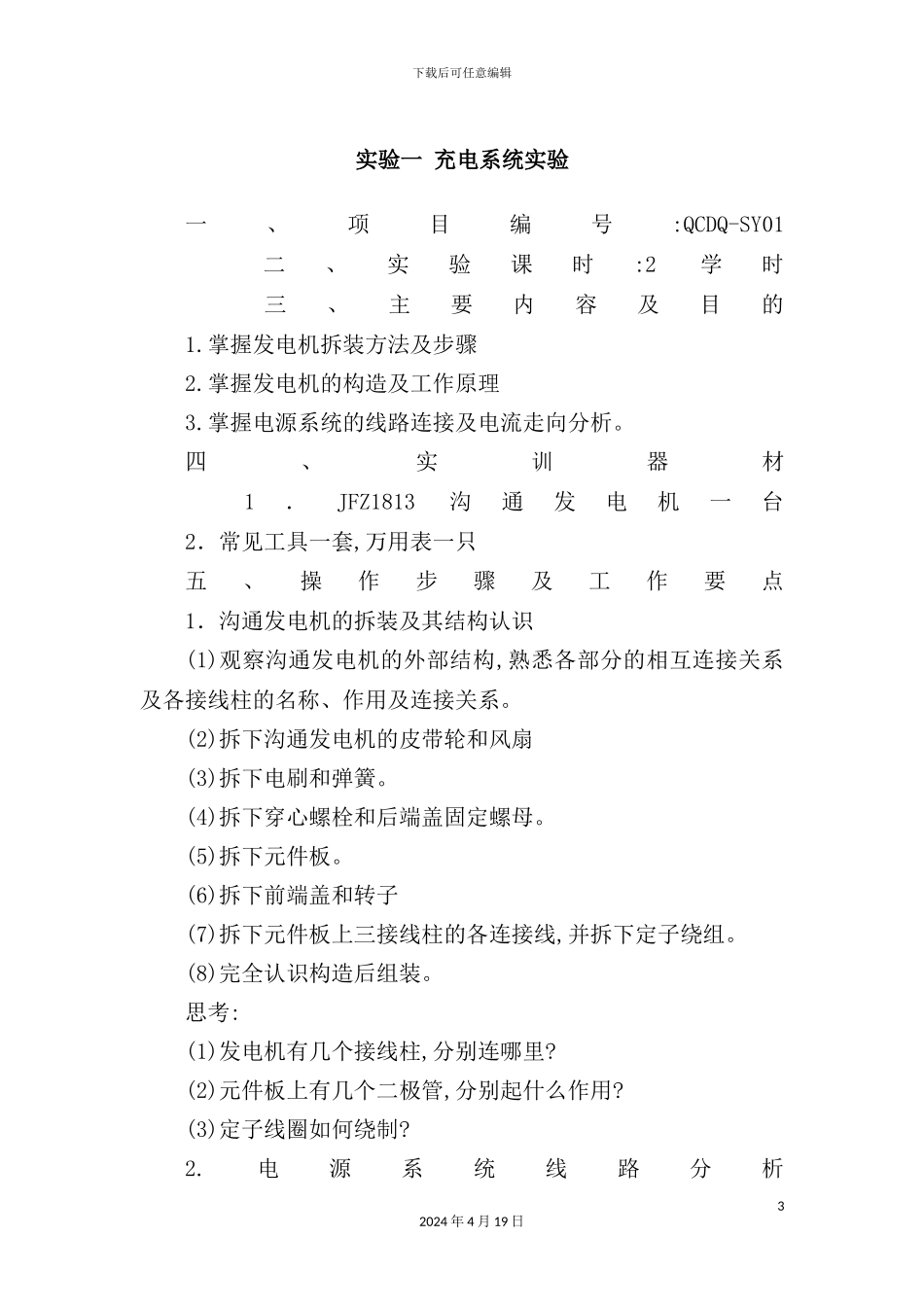

下载后可任意编辑学院汽车电器与电子设备实验指导书12024 年 4 月 19 日汽车电器与电子设备实验指导书廖旭晖 编 常州工学院汽车工程系下载后可任意编辑实验一 充电系统实验一、项目编号:QCDQ-SY01 二、实验课时:2学时 三、主要内容及目的 1
掌握发电机拆装方法及步骤2
掌握发电机的构造及工作原理3
掌握电源系统的线路连接及电流走向分析
四、实训器材 1．JFZ1813沟通发电机一台 2．常见工具一套,万用表一只 五、操作步骤及工作要点 1．沟通发电机的拆装及其结构认识(1)观察沟通发电机的外部结构,熟悉各部分的相互连接关系及各接线柱的名称、作用及连接关系
(2)拆下沟通发电机的皮带轮和风扇(3)拆下电刷和弹簧
(4)拆下穿心螺栓和后端盖固定螺母
(5)拆下元件板
(6)拆下前端盖和转子(7)拆下元件板上三接线柱的各连接线,并拆下定子绕组
(8)完全认识构造后组装
思考:(1)发电机有几个接线柱,分别连哪里
(2)元件板上有几个二极管,分别起什么作用
(3)定子线圈如何绕制
电源系统线路分析32024 年 4 月 19 日下载后可任意编辑 电源系统由发电机、调节器、蓄电池、充电指示灯及点火开关等组成
内装式全集成电压调节器硅整流发电机与蓄电池的工作关系如图 1 所示
起动发动机时先接通点火开关 Lg-SW,电流由蓄电池的正极→点火开关 Lg-SW→充电指示灯→发电机磁场线圈→集成电路调节器功率管 VT1→搭铁→蓄电池负极,此时充电指示灯亮,由蓄电池提供发电机的励磁电流
发动机运转带动发电机发电,当发电机磁场二极管端的输出电压与蓄电池的端电压大致相等时,充电指示灯熄灭,由发电机定子线圈经过磁场二极管供给磁场线圈的磁场电流,并由集成电路调节器控制磁场电流的大小,稳定发电机的输出电压,对蓄电池充电的同时向负载供电
42024 年 4 月 19 日下载后可任意编
