宇龙数控加工仿真系统实验指导书模板

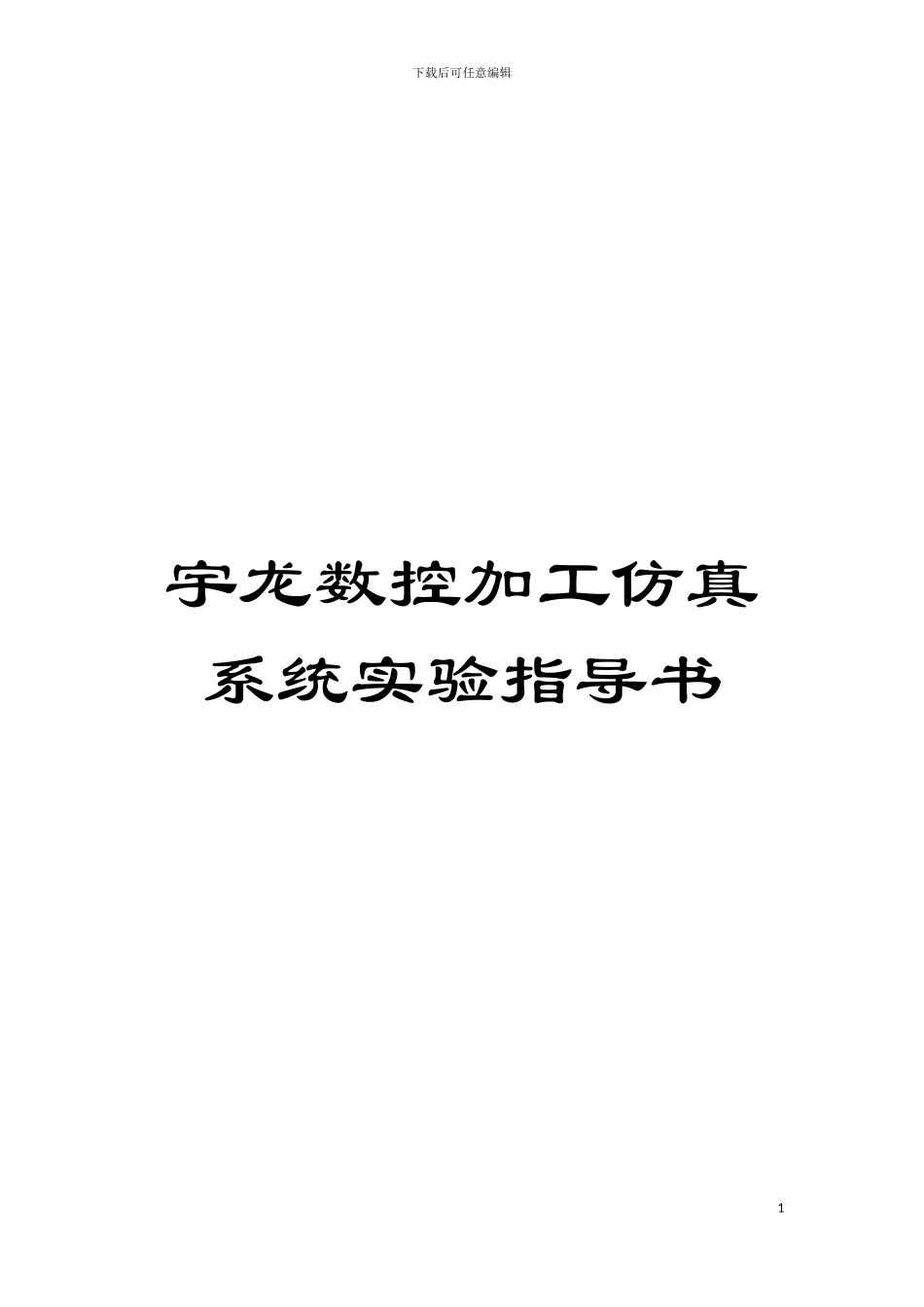

宇龙数控加工仿真系统实验指导书模板_第1页
1/42

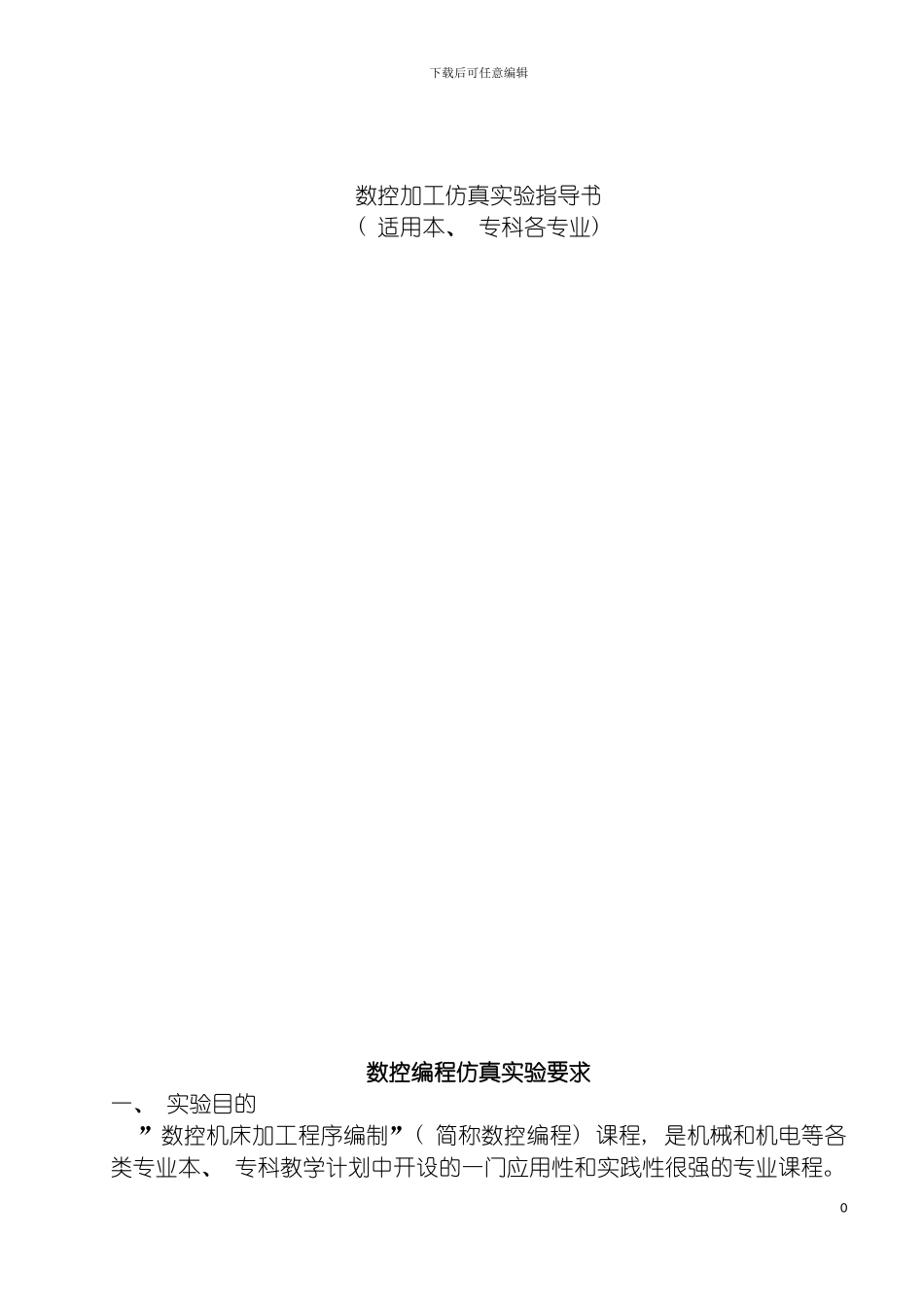

宇龙数控加工仿真系统实验指导书模板_第2页
2/42

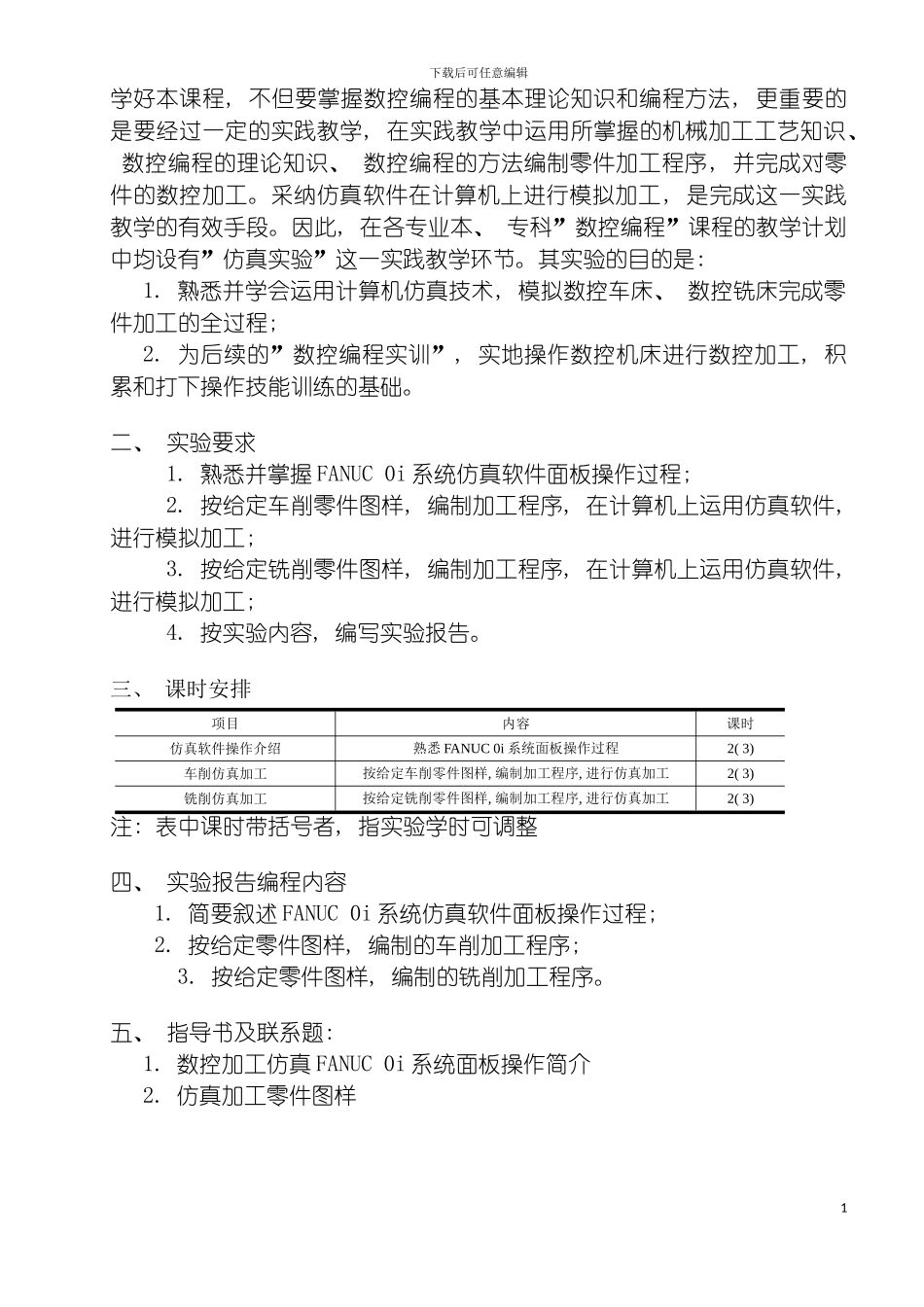

宇龙数控加工仿真系统实验指导书模板_第3页
3/42
下载后可任意编辑宇龙数控加工仿真系统实验指导书1下载后可任意编辑数控加工仿真实验指导书( 适用本、 专科各专业) 数控编程仿真实验要求一、 实验目的”数控机床加工程序编制”( 简称数控编程) 课程, 是机械和机电等各类专业本、 专科教学计划中开设的一门应用性和实践性很强的专业课程。0下载后可任意编辑学好本课程, 不但要掌握数控编程的基本理论知识和编程方法, 更重要的是要经过一定的实践教学, 在实践教学中运用所掌握的机械加工工艺知识、 数控编程的理论知识、 数控编程的方法编制零件加工程序, 并完成对零件的数控加工。采纳仿真软件在计算机上进行模拟加工, 是完成这一实践教学的有效手段。因此, 在各专业本、 专科”数控编程”课程的教学计划中均设有”仿真实验”这一实践教学环节。其实验的目的是: 1. 熟悉并学会运用计算机仿真技术, 模拟数控车床、 数控铣床完成零件加工的全过程; 2. 为后续的”数控编程实训”, 实地操作数控机床进行数控加工, 积累和打下操作技能训练的基础。二、 实验要求 1. 熟悉并掌握 FANUC 0i 系统仿真软件面板操作过程; 2. 按给定车削零件图样, 编制加工程序, 在计算机上运用仿真软件, 进行模拟加工; 3. 按给定铣削零件图样, 编制加工程序, 在计算机上运用仿真软件, 进行模拟加工; 4. 按实验内容, 编写实验报告。三、 课时安排项目内容课时仿真软件操作介绍熟悉 FANUC 0i 系统面板操作过程2( 3) 车削仿真加工按给定车削零件图样, 编制加工程序, 进行仿真加工2( 3) 铣削仿真加工按给定铣削零件图样, 编制加工程序, 进行仿真加工2( 3) 注: 表中课时带括号者, 指实验学时可调整四、 实验报告编程内容 1. 简要叙述 FANUC 0i 系统仿真软件面板操作过程; 2. 按给定零件图样, 编制的车削加工程序; 3. 按给定零件图样, 编制的铣削加工程序。五、 指导书及联系题: 1. 数控加工仿真 FANUC 0i 系统面板操作简介2. 仿真加工零件图样1下载后可任意编辑 9 月修订宇龙数控加工仿真系统实验指导书主要内容 基于 FANUC 0i 数控加工仿真系统的基本操作方法 基于 FANUC 0i 数控车床的仿真加工操作 基于 FANUC 0i 数控铣床的仿真加工操作 FANUC 0i 数控加工仿真实验1 宇龙数控加工仿真系统基本操作方法1.1 界面及菜单介绍1.1.1 进入数控加工仿真系统进入宇龙数控加工仿真系统 3.7 版要分 2 步启动, 首先启动加...
