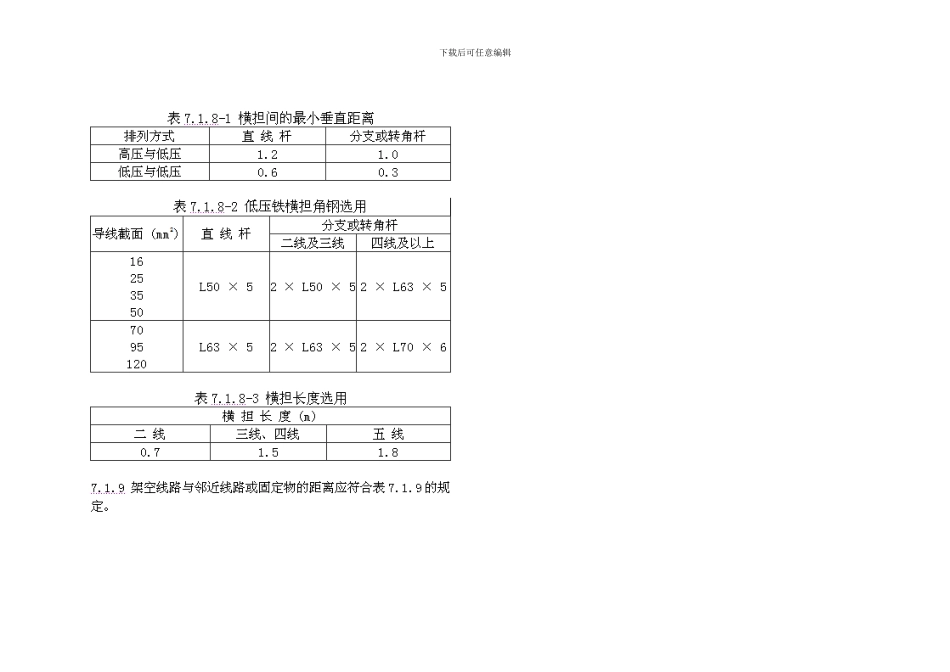

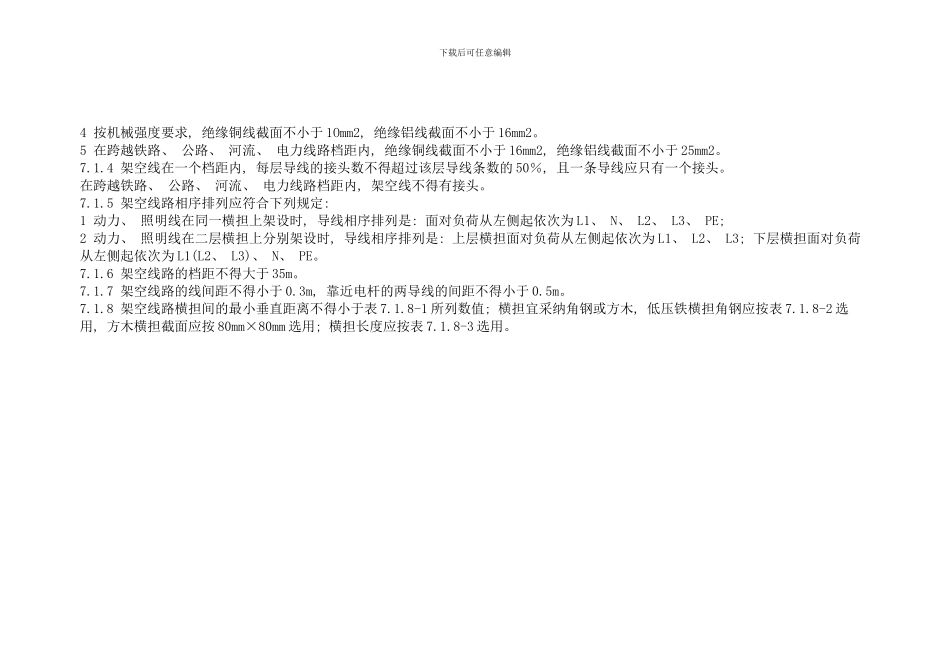

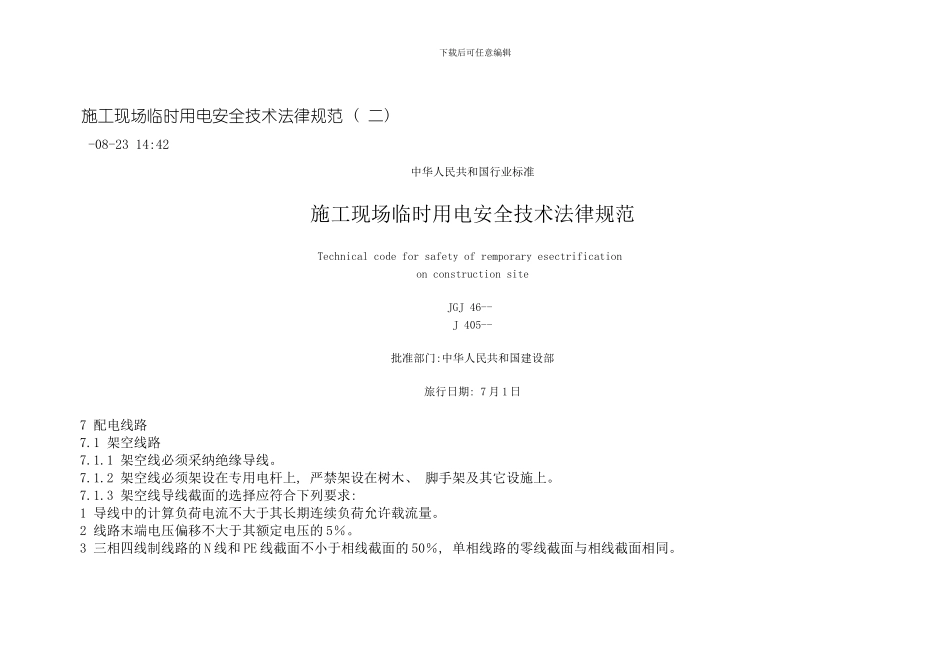

下载后可任意编辑施工现场临时用电安全技术法律规范 ( 二) -08-23 14:42中华人民共和国行业标准 施工现场临时用电安全技术法律规范Technical code for safety of remporary esectrification on construction siteJGJ 46-- J 405-- 批准部门:中华人民共和国建设部旅行日期: 7 月 1 日7 配电线路7.1 架空线路7.1.1 架空线必须采纳绝缘导线。7.1.2 架空线必须架设在专用电杆上, 严禁架设在树木、 脚手架及其它设施上。7.1.3 架空线导线截面的选择应符合下列要求: 1 导线中的计算负荷电流不大于其长期连续负荷允许载流量。2 线路末端电压偏移不大于其额定电压的 5％。3 三相四线制线路的 N 线和 PE 线截面不小于相线截面的 50％, 单相线路的零线截面与相线截面相同。下载后可任意编辑4 按机械强度要求, 绝缘铜线截面不小于 1Omm2, 绝缘铝线截面不小于 16mm2。5 在跨越铁路、 公路、 河流、 电力线路档距内, 绝缘铜线截面不小于 16mm2, 绝缘铝线截面不小于 25mm2。7.1.4 架空线在一个档距内, 每层导线的接头数不得超过该层导线条数的 50％, 且一条导线应只有一个接头。在跨越铁路、 公路、 河流、 电力线路档距内, 架空线不得有接头。7.1.5 架空线路相序排列应符合下列规定: 1 动力、 照明线在同一横担上架设时, 导线相序排列是: 面对负荷从左侧起依次为 L1、 N、 L2、 L3、 PE; 2 动力、 照明线在二层横担上分别架设时, 导线相序排列是: 上层横担面对负荷从左侧起依次为 L1、 L2、 L3; 下层横担面对负荷从左侧起依次为 L1(L2、 L3)、 N、 PE。7.1.6 架空线路的档距不得大于 35m。7.1.7 架空线路的线间距不得小于 0.3m, 靠近电杆的两导线的间距不得小于 0.5m。7.1.8 架空线路横担间的最小垂直距离不得小于表 7.1.8-1 所列数值; 横担宜采纳角钢或方木, 低压铁横担角钢应按表 7.1.8-2 选用, 方木横担截面应按 80mm×80mm 选用; 横担长度应按表 7.1.8-3 选用。 下载后可任意编辑下载后可任意编辑7.1.11 电杆埋设深度宜为杆长的 1／10 加 0.6m, 回填土应分层夯实。在松软土质处宜加大埋人深度或采纳卡盘等加固。下载后可任意编辑7.1.12 直线杆和 15°以下的转角杆, 可采纳单横担单绝缘子, 但跨越机动车道时应采纳单横担双绝缘子; 15°到 45°的转角杆应采纳双横担双绝缘子; 45°以上的转角杆, 应采纳十字横担。7.1.13 架空线路绝...
